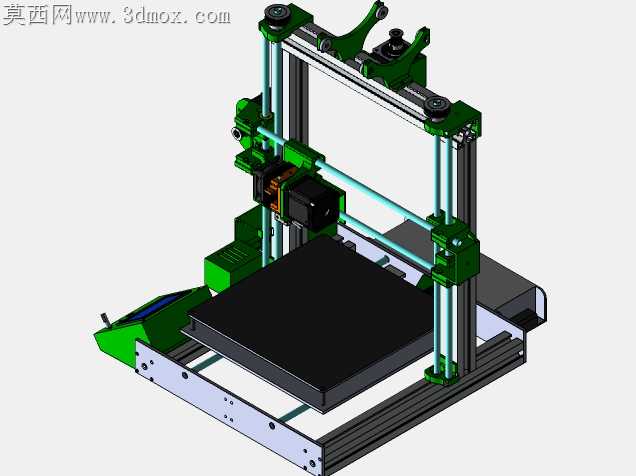

自制桌面级FDM结构3D打印机整机设计

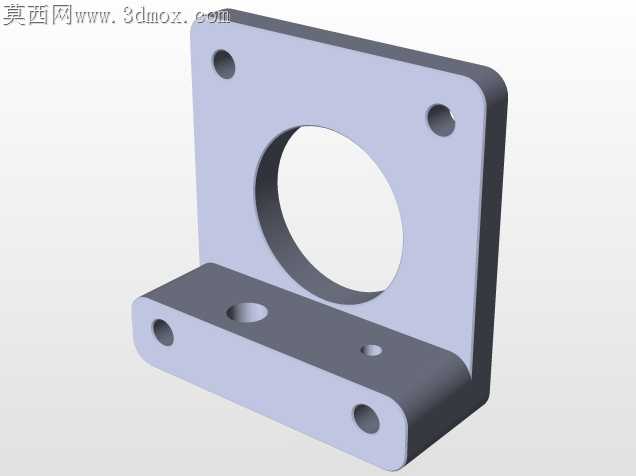

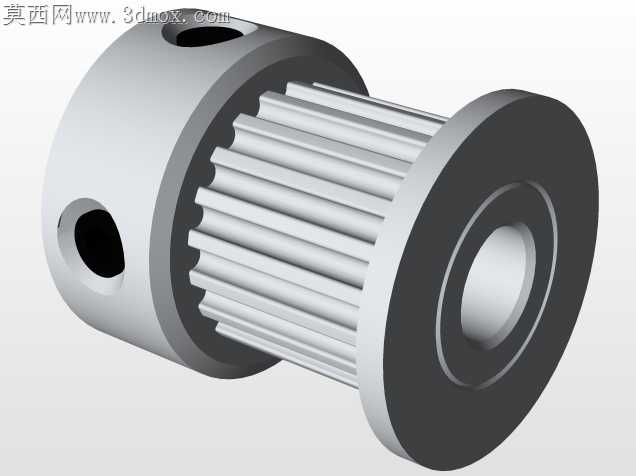

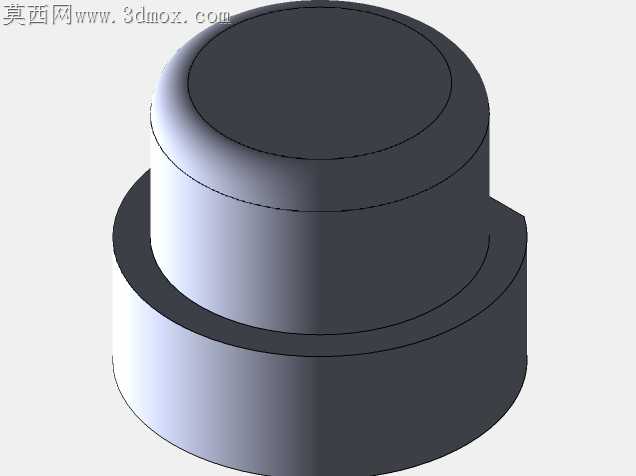

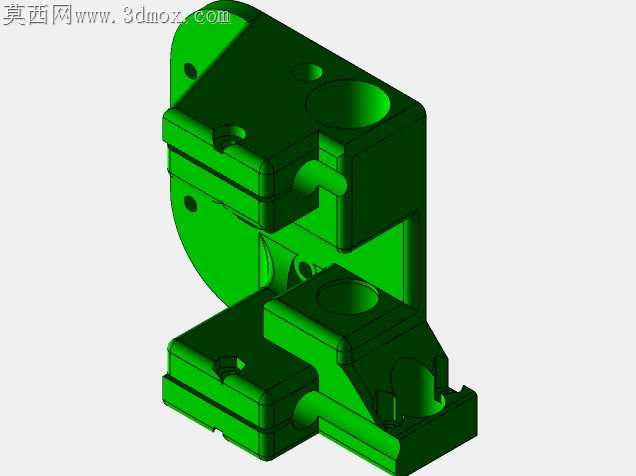

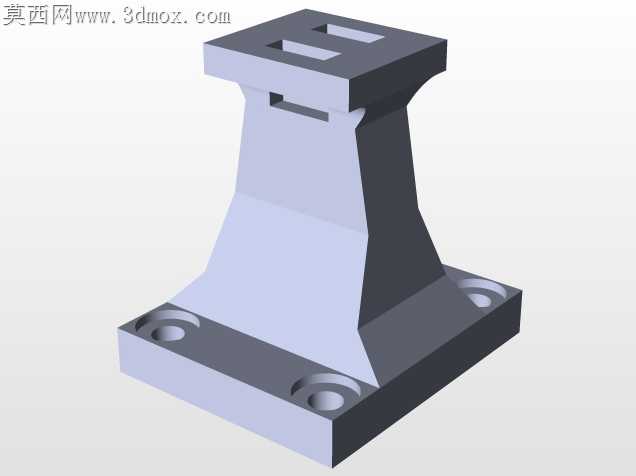

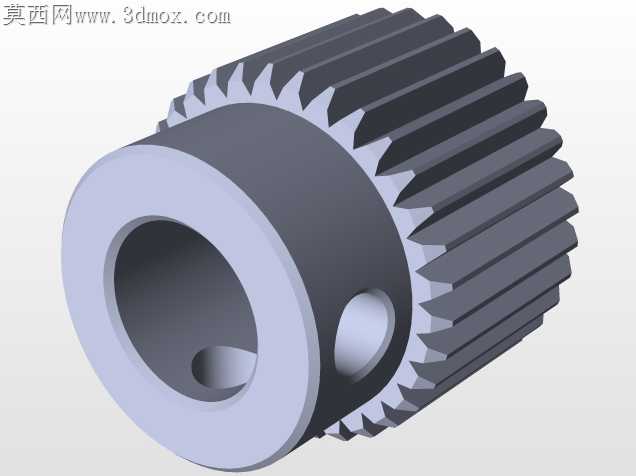

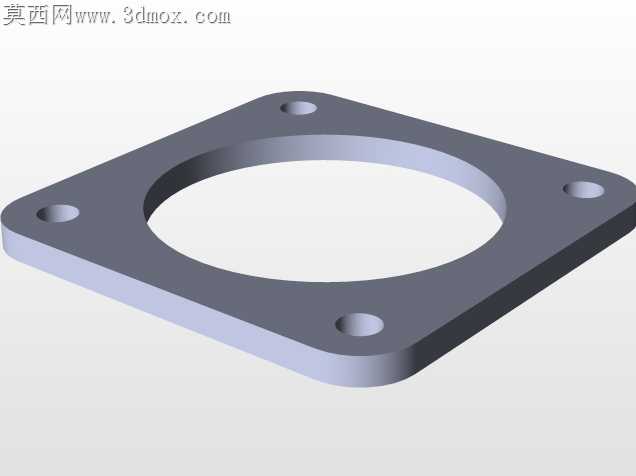

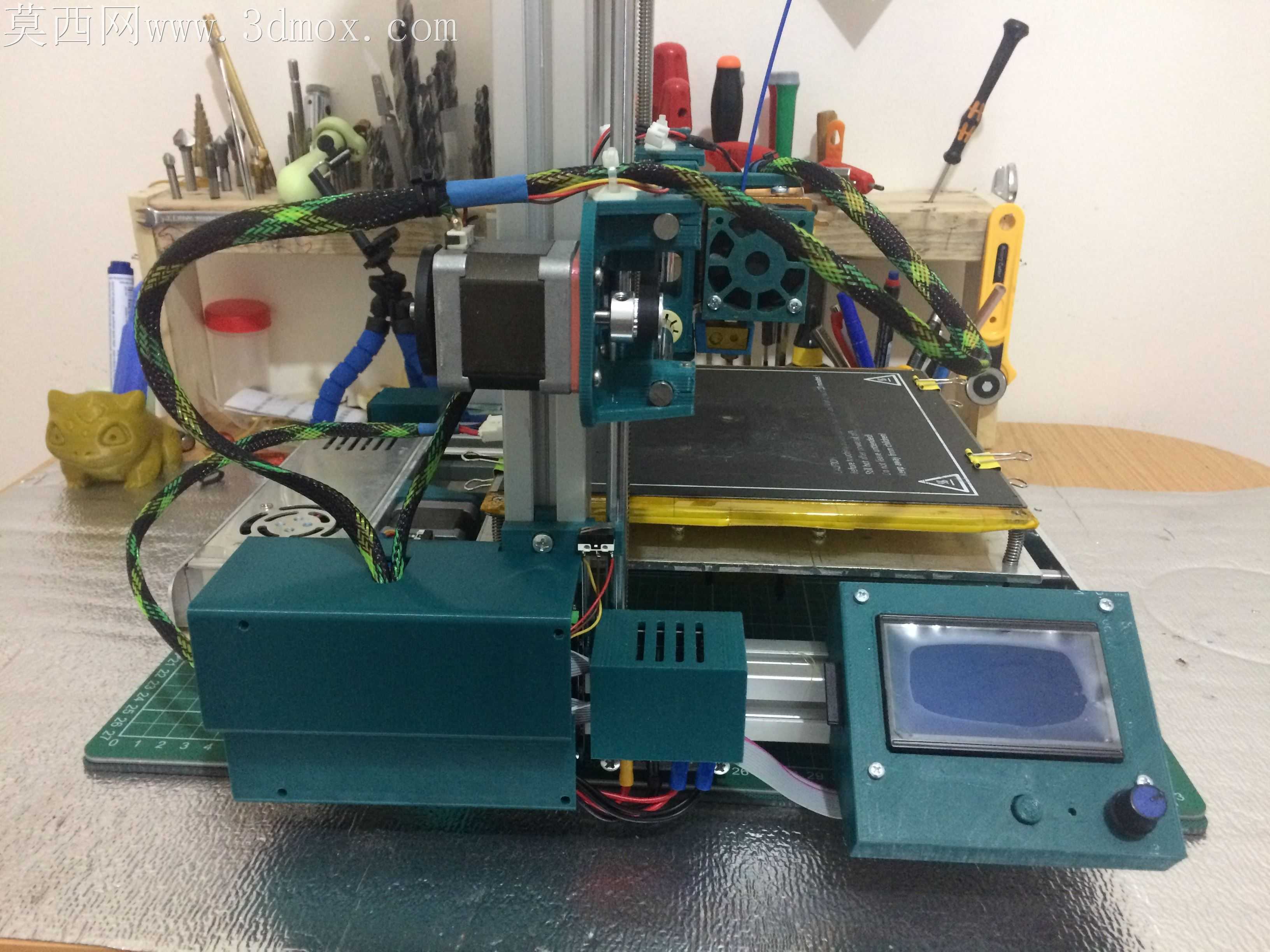

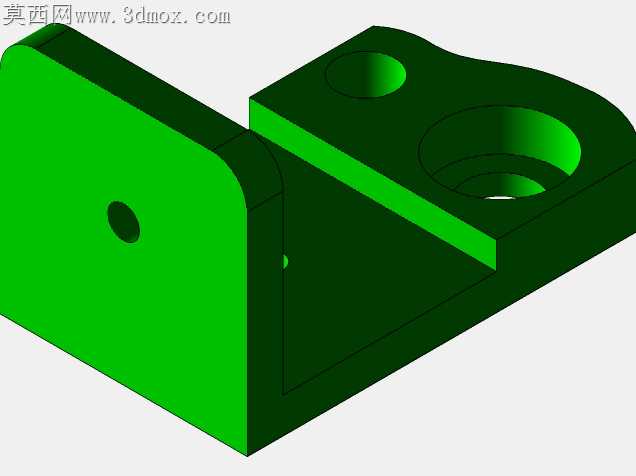

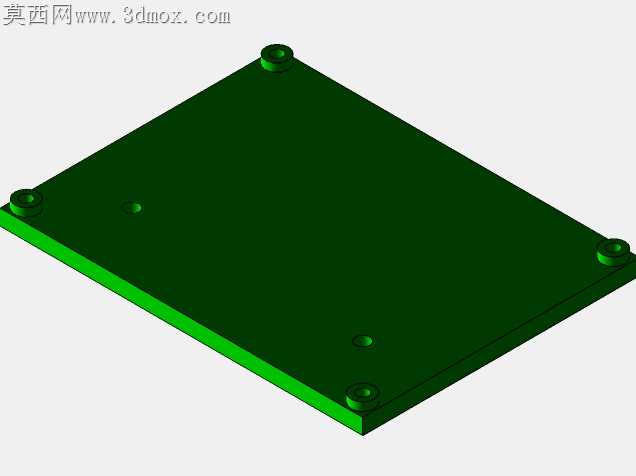

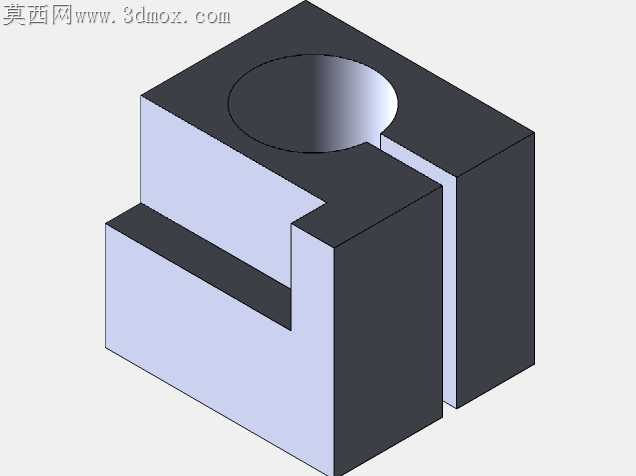

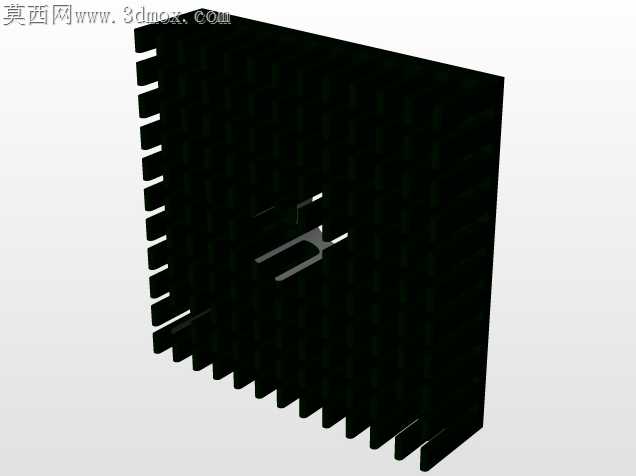

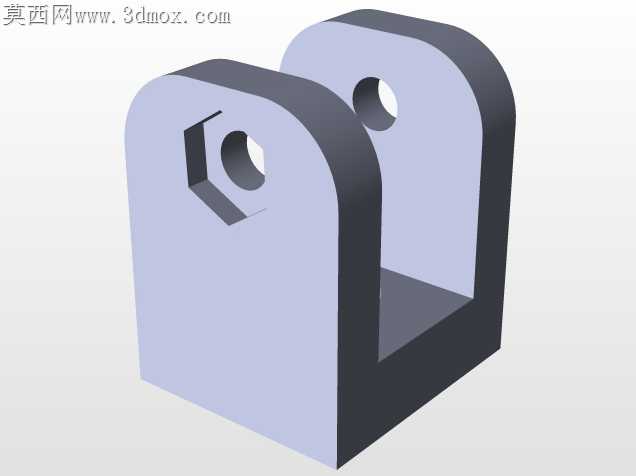

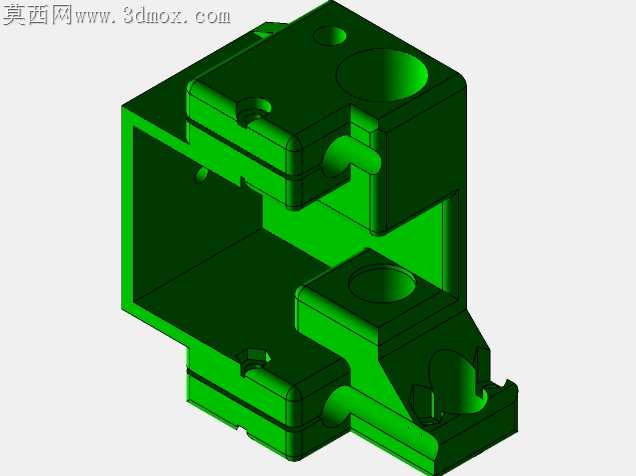

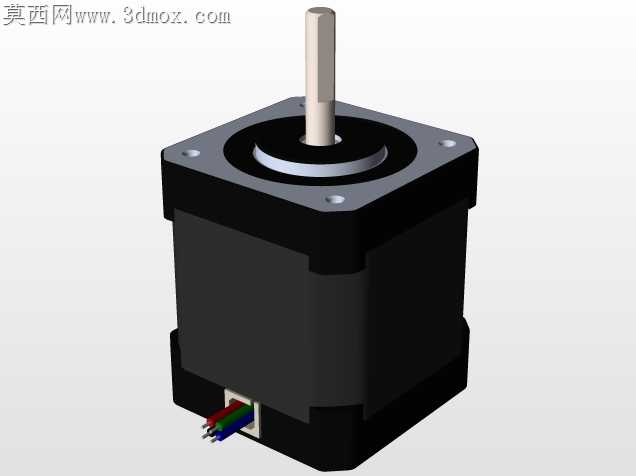

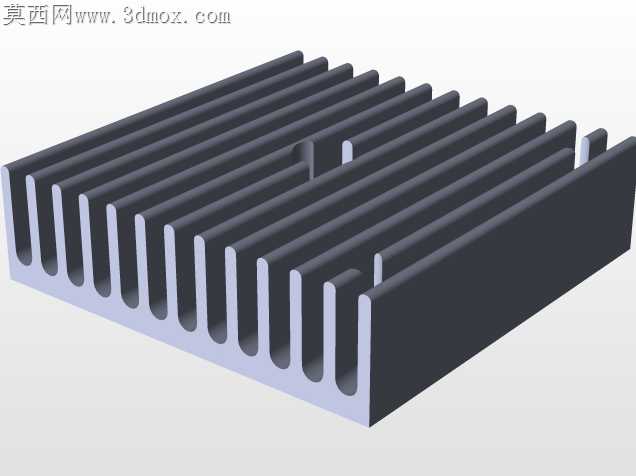

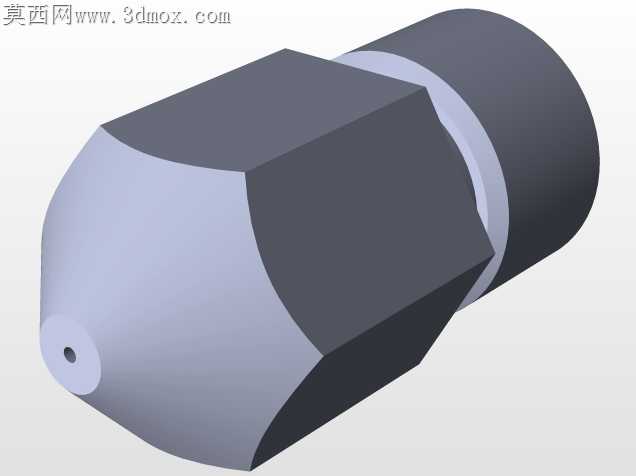

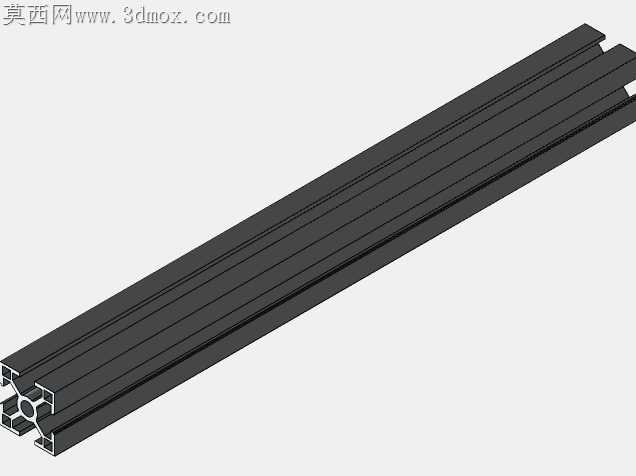

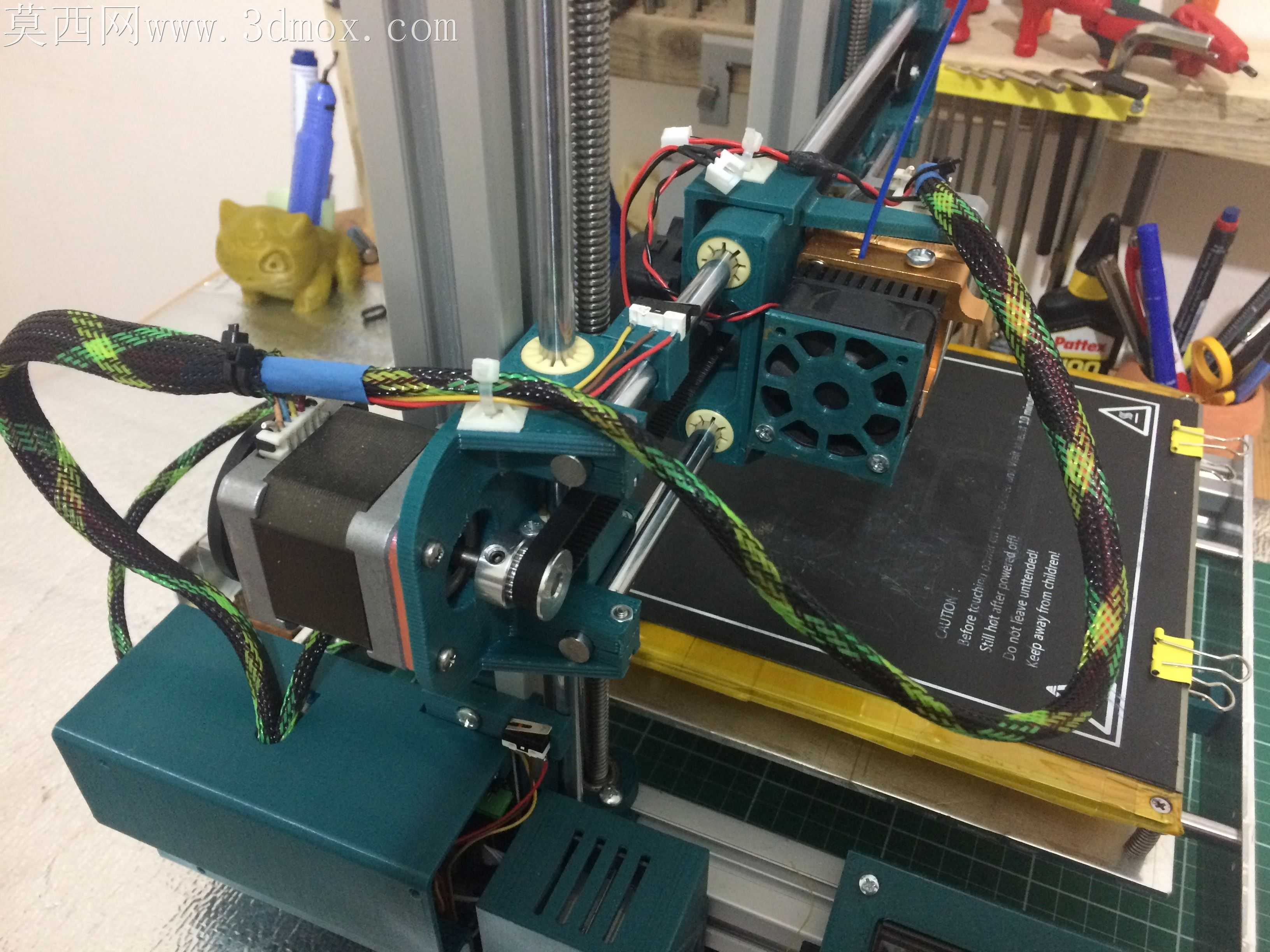

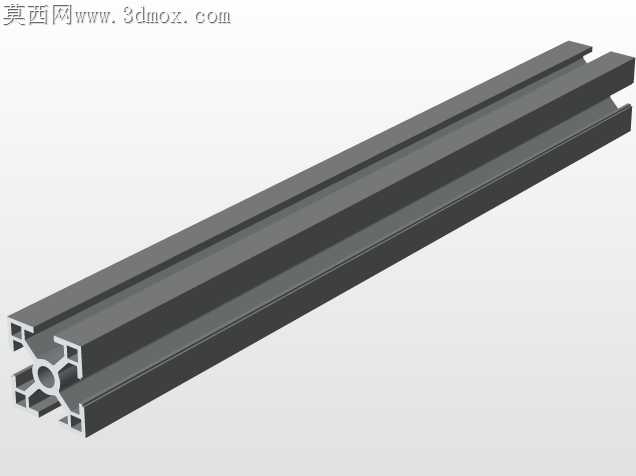

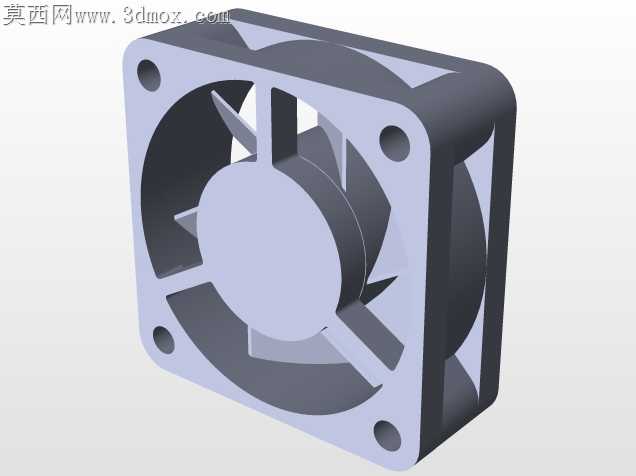

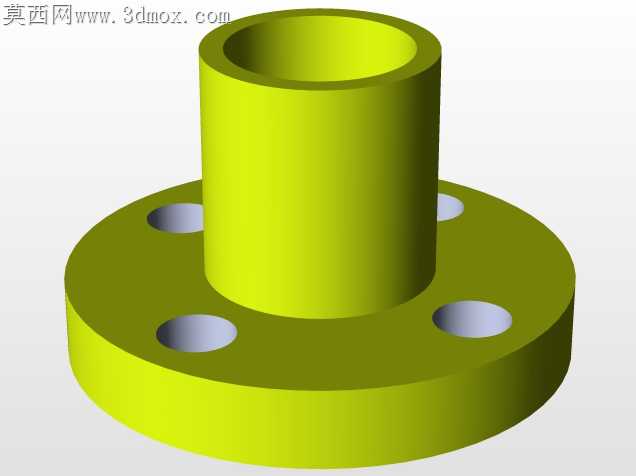

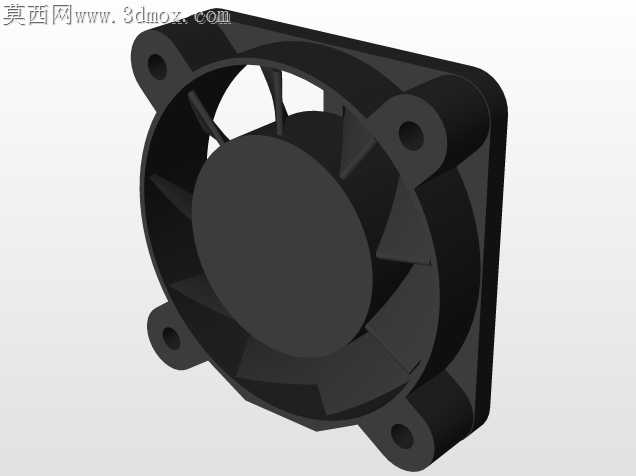

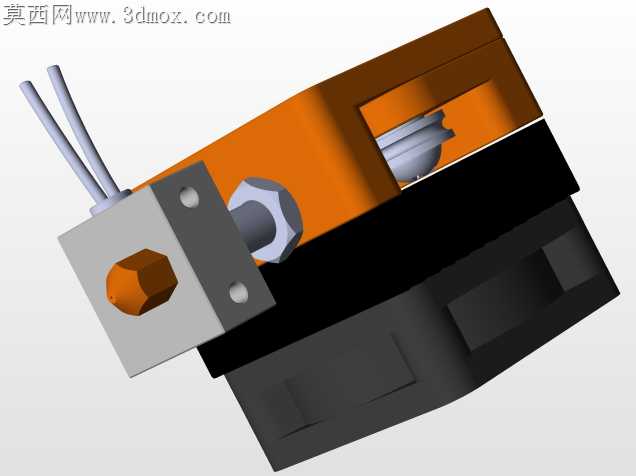

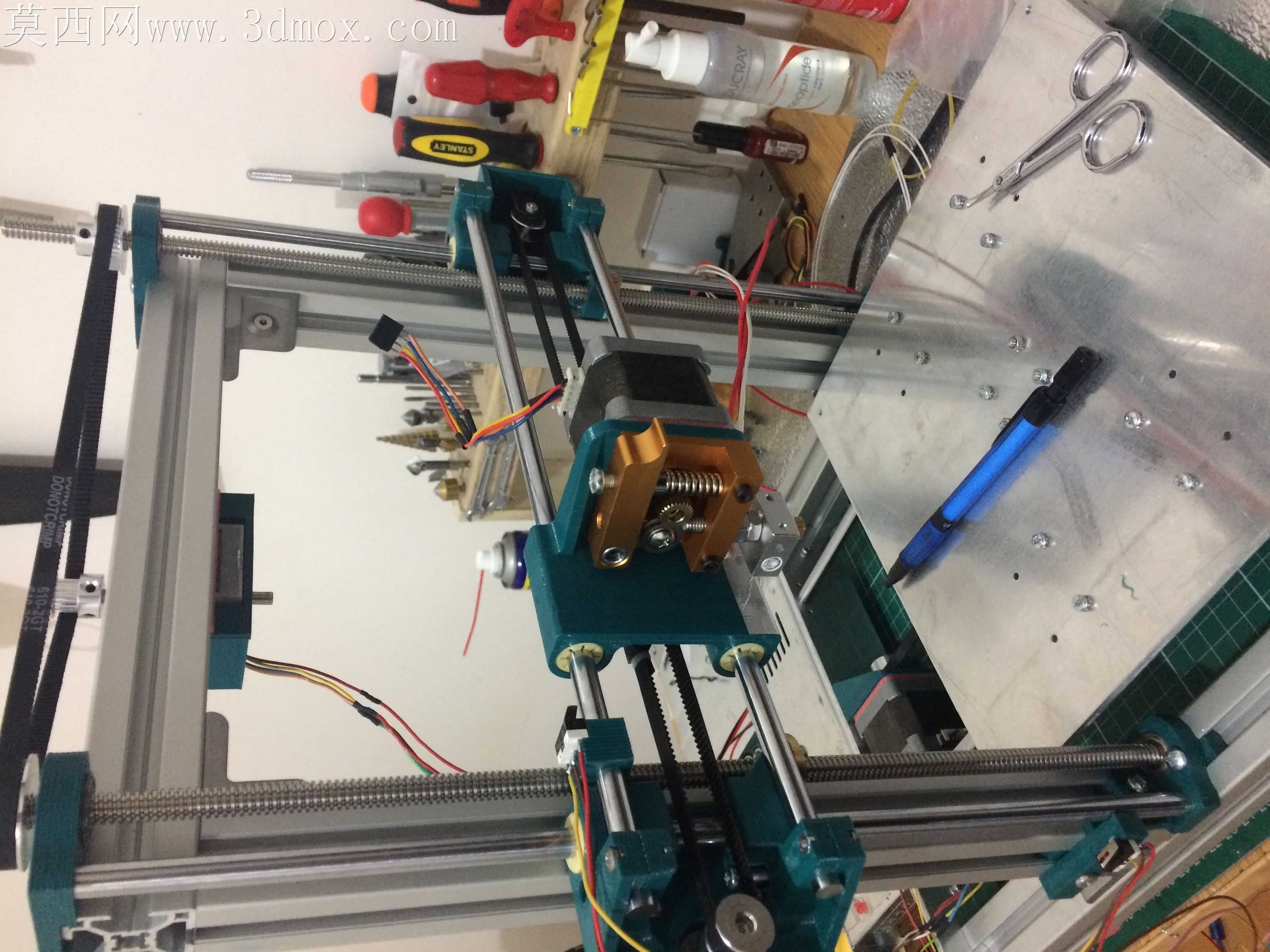

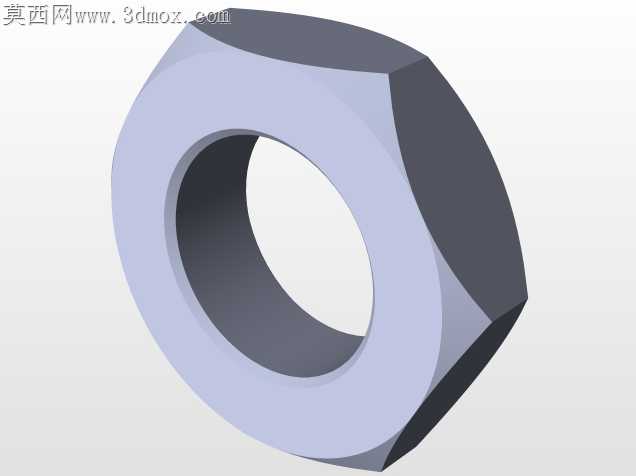

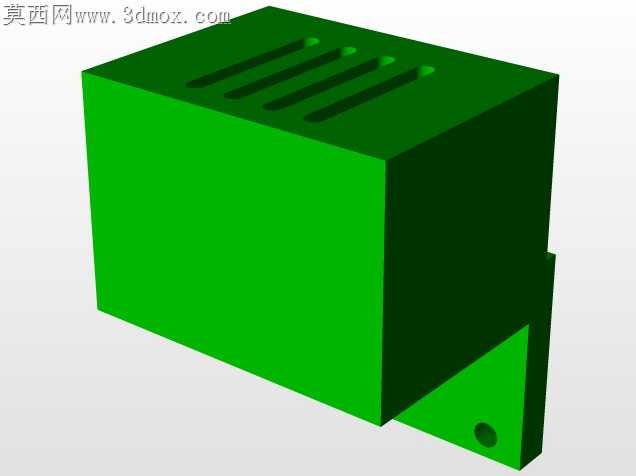

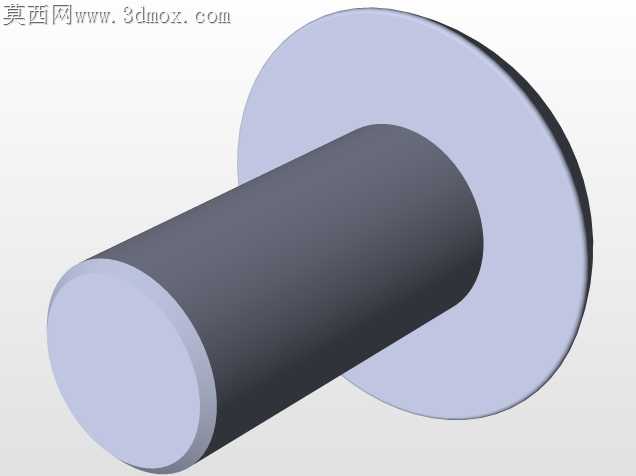

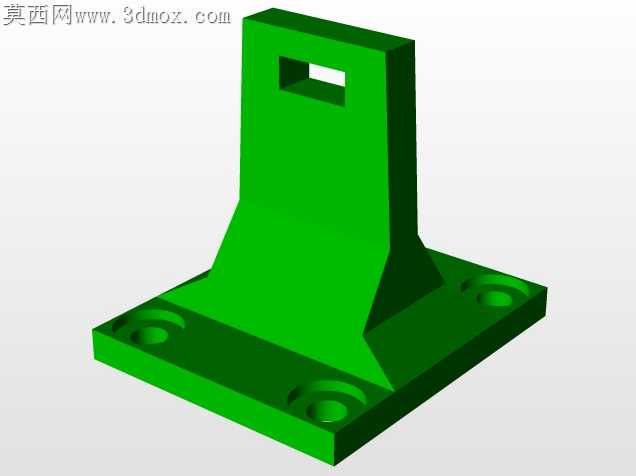

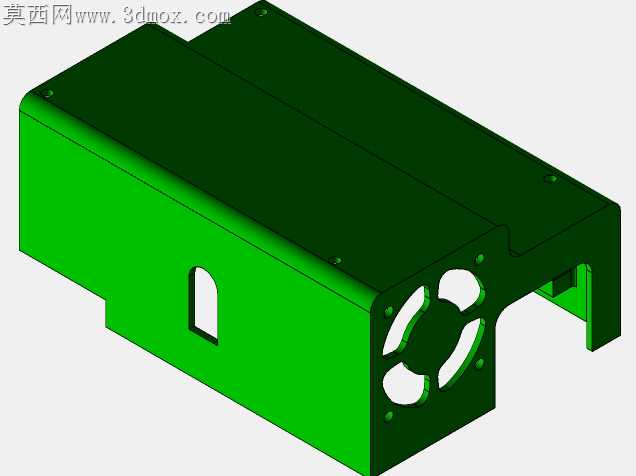

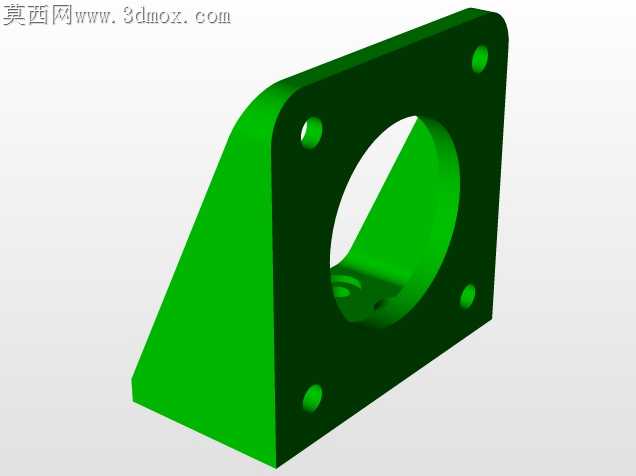

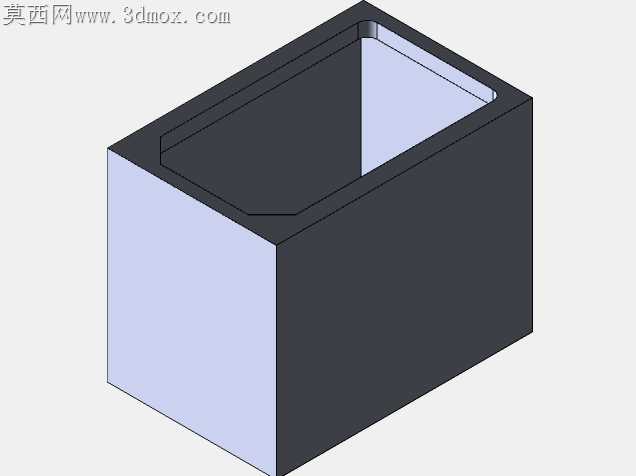

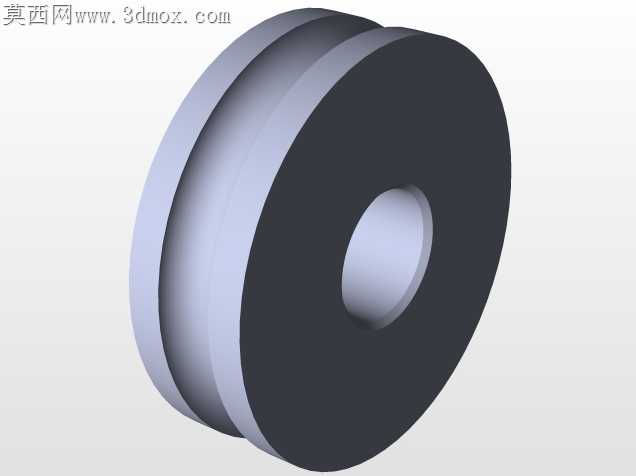

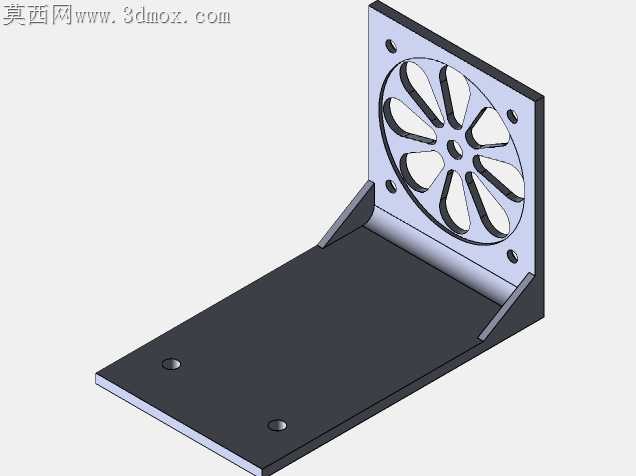

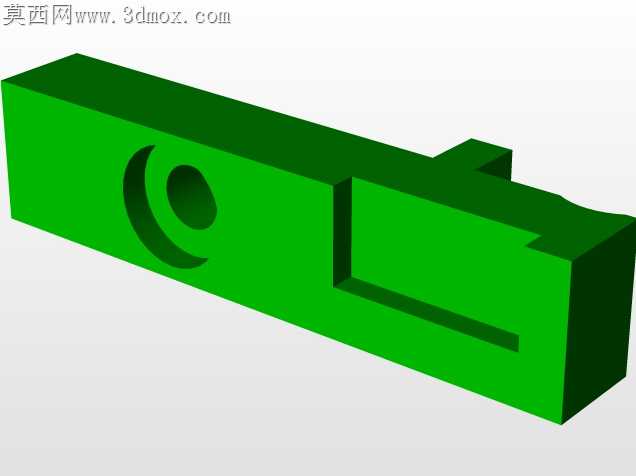

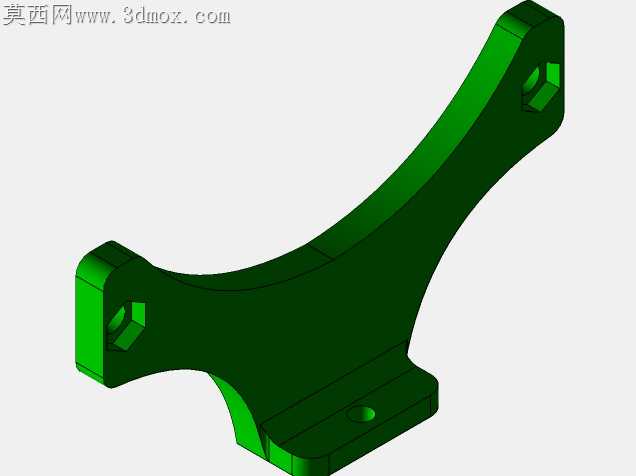

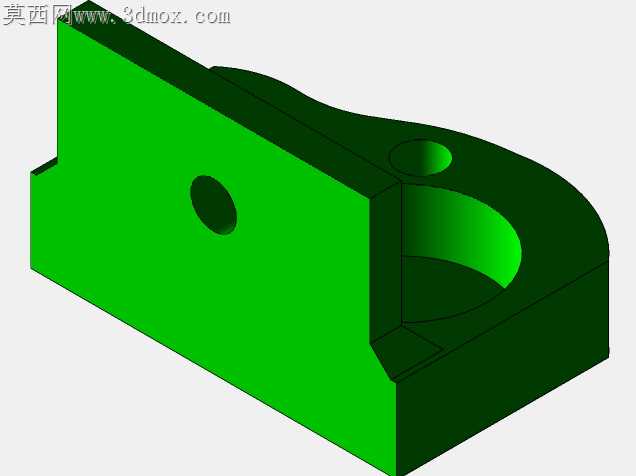

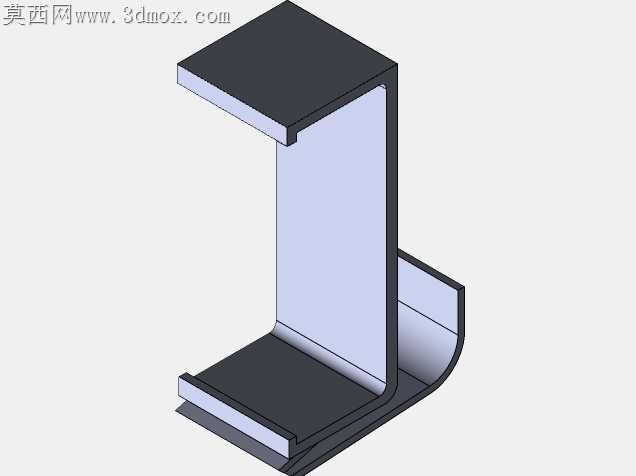

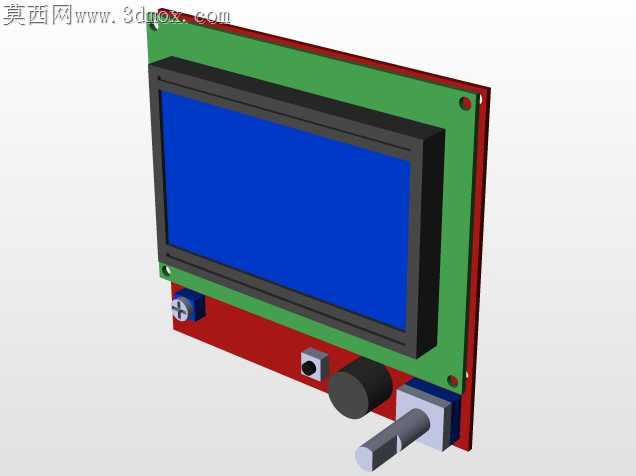

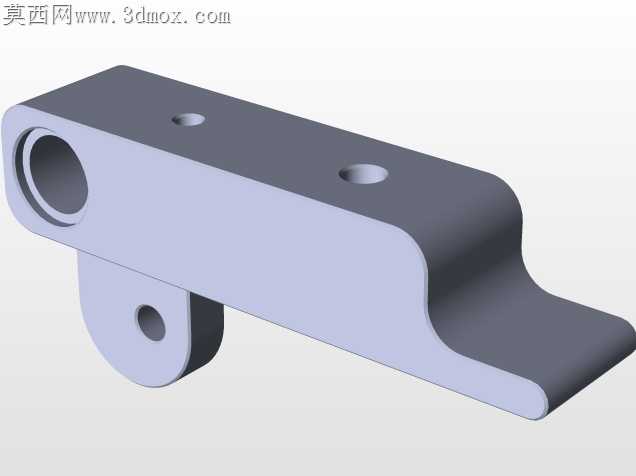

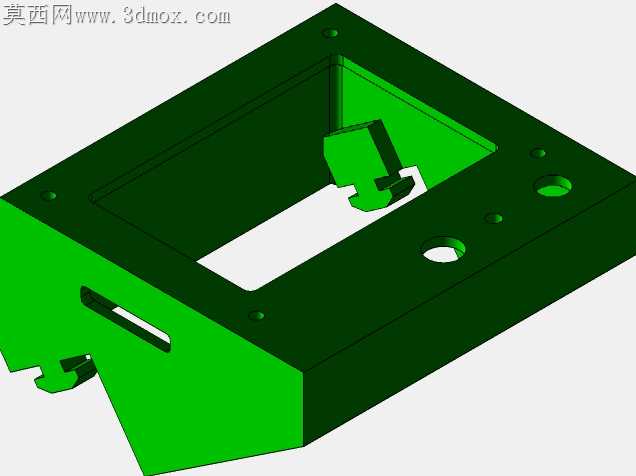

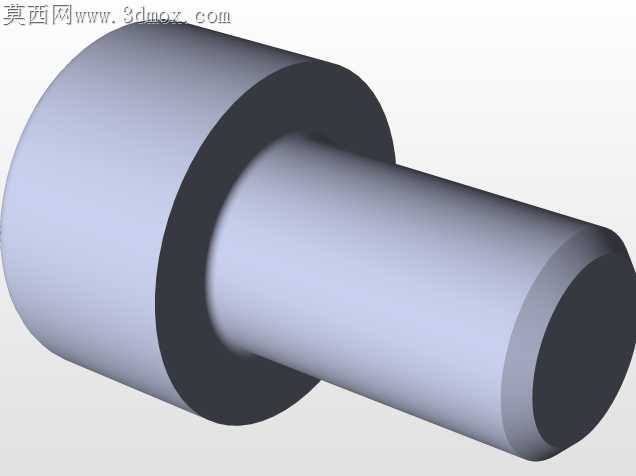

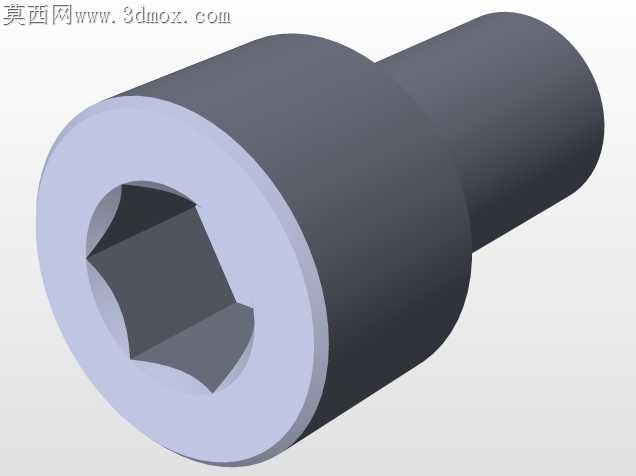

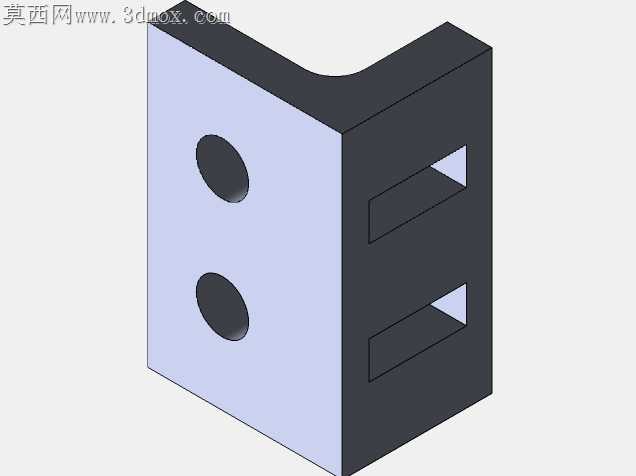

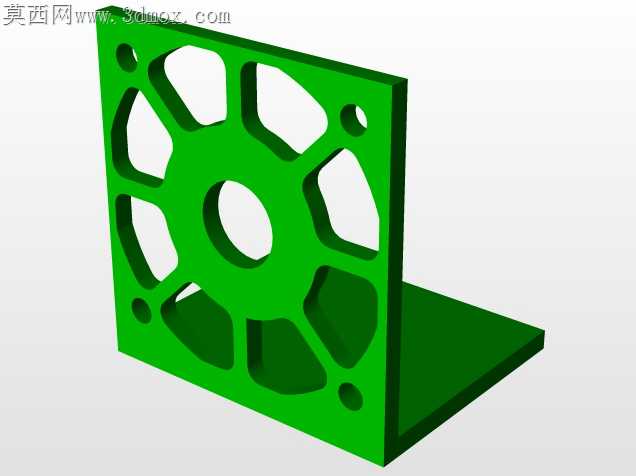

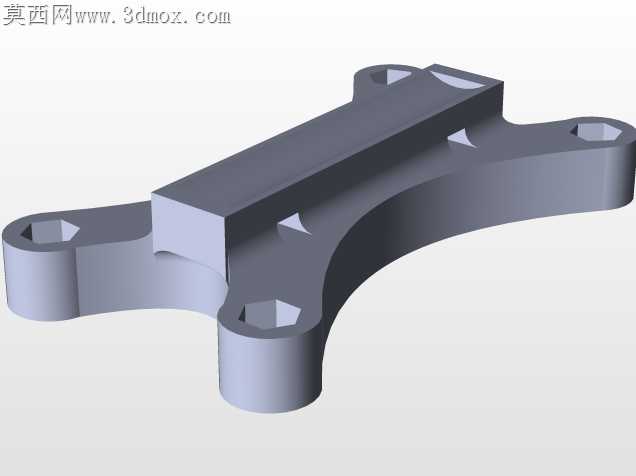

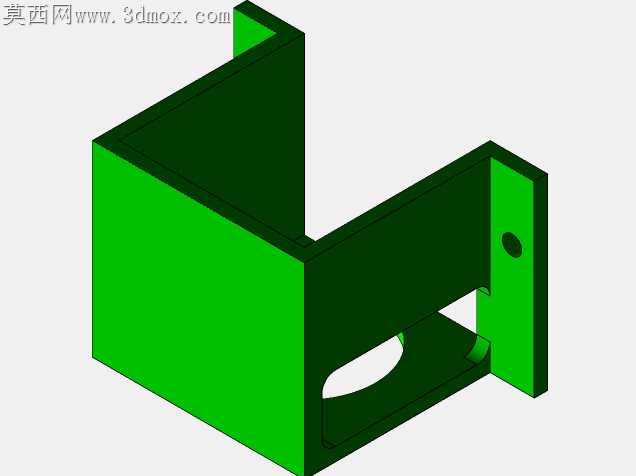

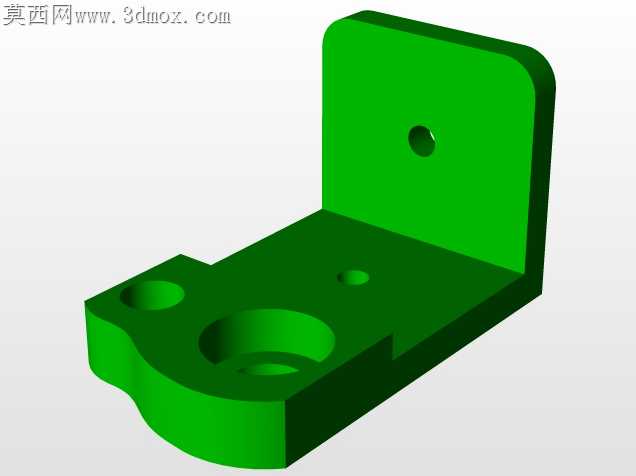

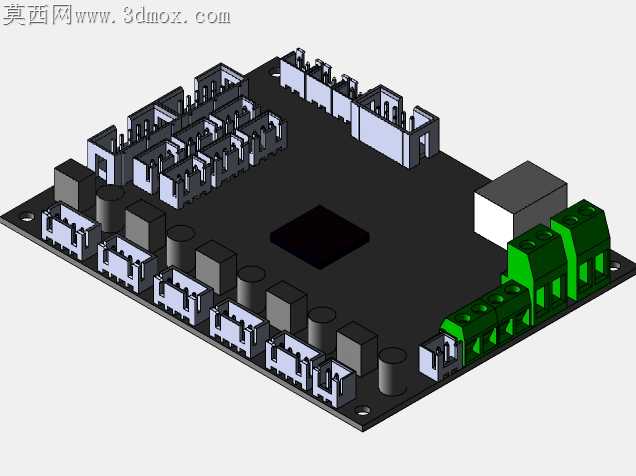

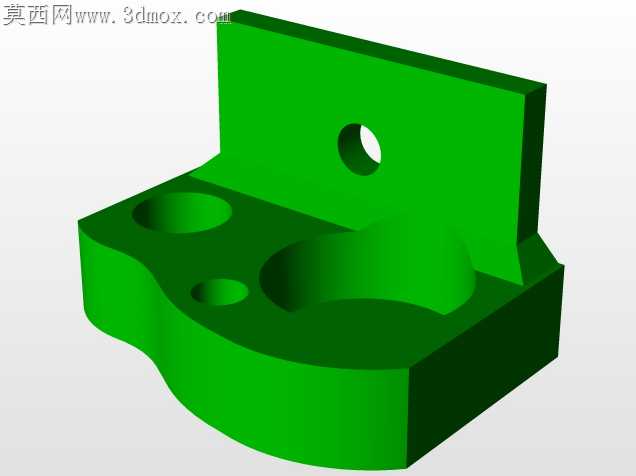

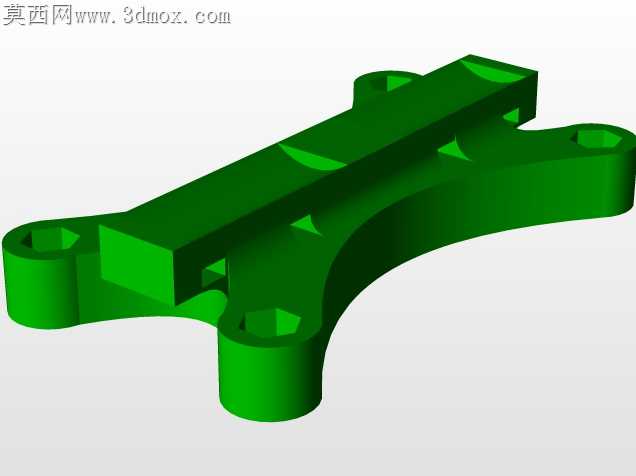

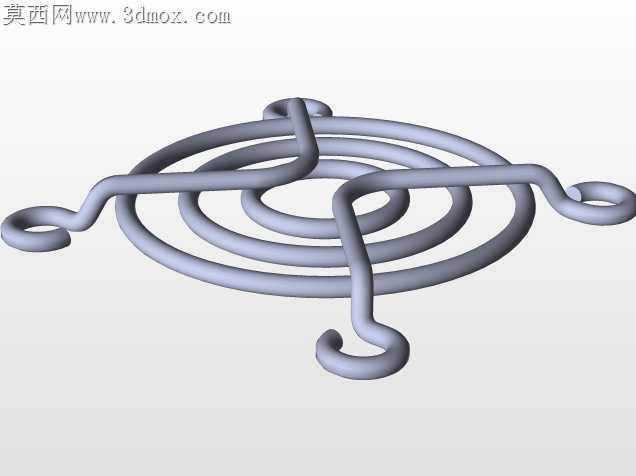

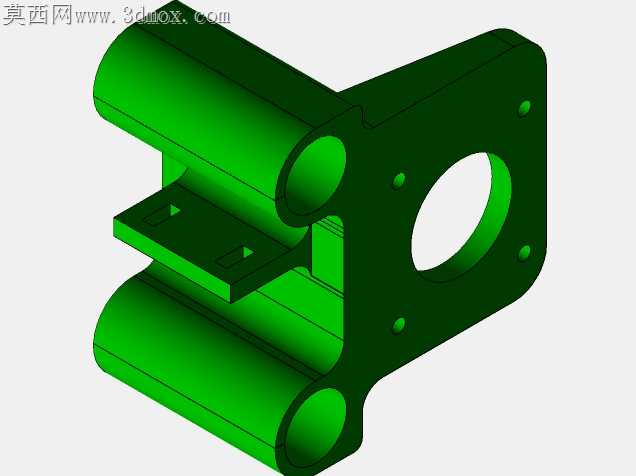

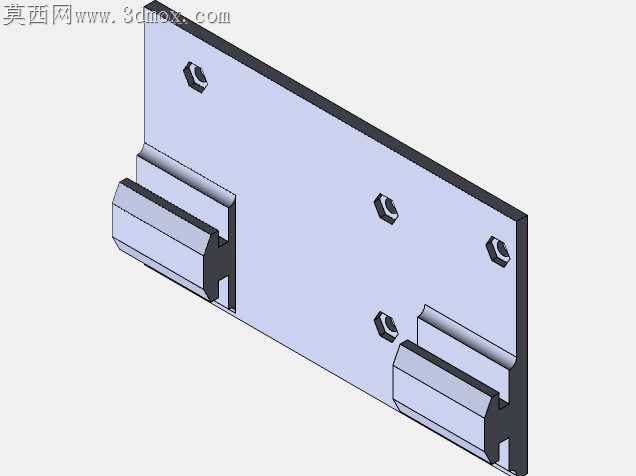

本作品为自主设计的桌面级熔融沉积成型3D打印机，整体采用铝型材搭建框架结构，在三维建模阶段优先保证框架的刚性与装配公差适配，通过参数化建模逐一校准各安装孔位的同轴度与平面度，避免后期装配出现干涉问题。建模过程中对X、Y、Z三轴的传动结构做了重点优化，X轴与Y轴采用光轴导轨搭配同步带传动的方案，建模时反复调整同步轮的安装位置与皮带张紧结构的预留空间，保证传动过程无卡顿、回程误差控制在合理范围内；Z轴采用双光轴搭配T型丝杆的传动方案，建模时校准丝杆与光轴的平行度公差，保证平台升降过程平稳无晃动。挤出机构采用近程挤出设计，建模时整合了挤出轮、散热块、加热块与喷嘴的安装位，预留了散热风扇的安装空间与走线槽位，保证送丝顺畅同时避免热量传导导致的堵头问题。打印平台采用铝板作为基底，建模时预留了调平弹簧与调平旋钮的安装位，可实现手动多点调平，保证首层打印的附着力。渲染阶段针对不同部件赋予对应材质，铝型材部件赋予磨砂金属材质，光轴与丝杆赋予亮面镀铬金属材质，3D打印结构件赋予哑光PLA塑料材质，同步带赋予橡胶材质，电线部分赋予不同颜色的绝缘塑料材质，通过打光模拟真实工作台的光照环境，还原设备实际装配后的真实质感。设计过程中充分考虑DIY制作的可实现性，所有非标准件均采用可3D打印的结构设计，标准件全部选用市面通用规格，降低制作的物料采购难度，同时预留了足够的走线空间与后期改装位，可根据使用需求加装自动调平传感器、 enclosure 保温罩等扩展配件，整体结构紧凑，适合桌面摆放使用，兼顾打印精度与制作成本，适合创客群体自行复刻制作。
