紧凑型集成式轴流加热送风单元结构设计

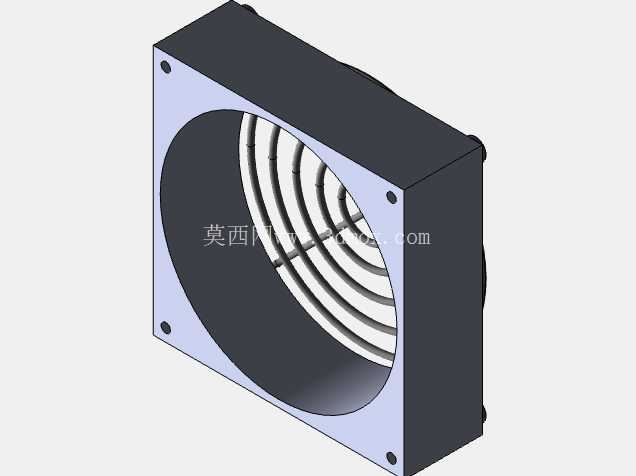

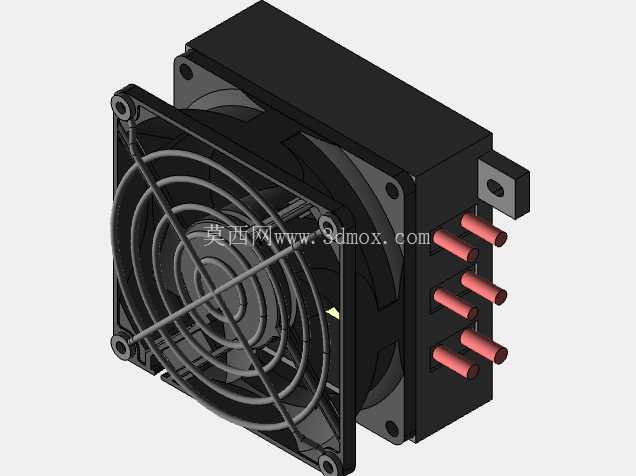

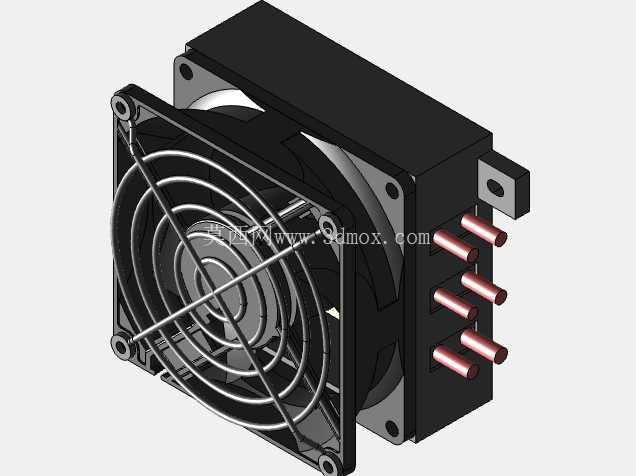

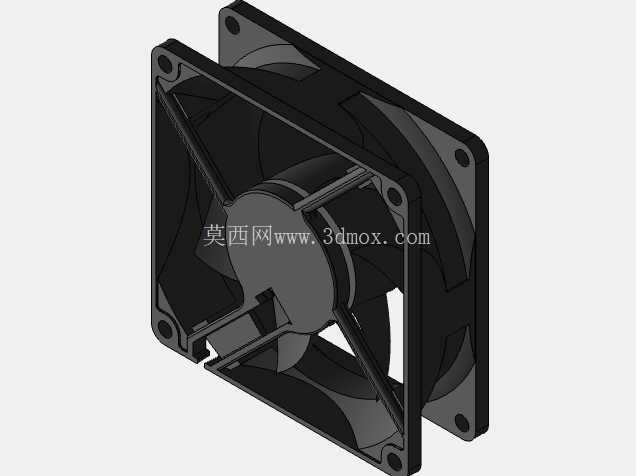

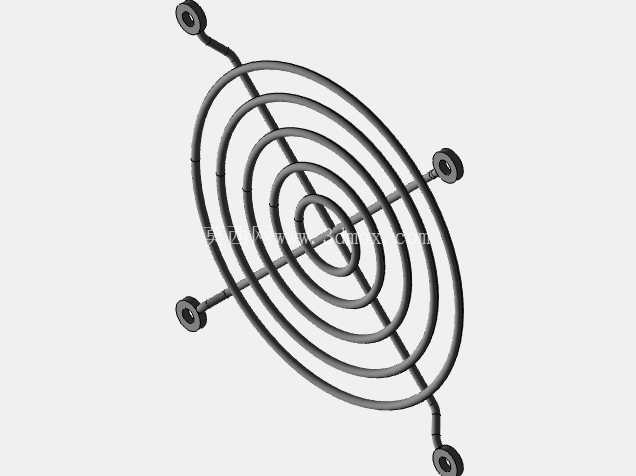

　　在工业电控柜、小型精密设备舱、户外通讯机柜这类需要维持内部工作温度区间的场景里，独立的散热风扇与外置加热模块往往需要分别设计安装位，不仅占用内部走线空间，还容易出现送风路径与加热区域错位的问题，导致局部温度不均，甚至出现凝露风险。这款集成式的加热送风单元，就是针对这类紧凑安装场景做的一体化设计，把轴流送风结构与加热模块整合在同一个安装基准面上，省去了分别固定、分别走线的冗余工序。从结构布局来看，送风端采用标准80mm见方的轴流风机安装尺寸，正面配置金属防护网罩，网罩的钢丝直径与栅格间距经过匹配设计，既可以阻挡外部线缆、碎屑触碰旋转扇叶，又不会过度遮挡进风面积，保证送风效率。

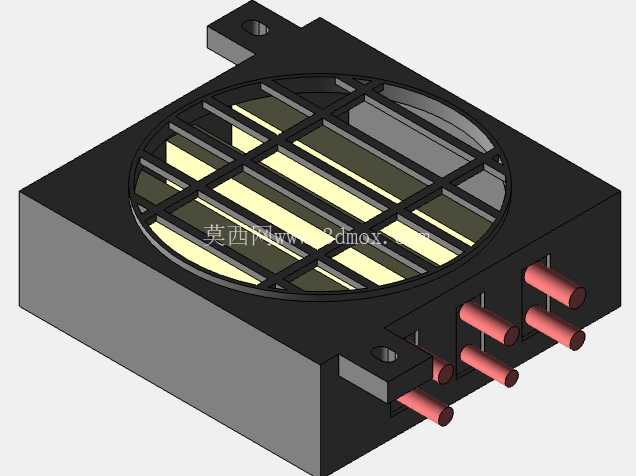

　　防护网通过四个角的安装孔与风机边框、后部加热模块壳体做同轴固定，三层结构共用同一组安装孔位，减少了整机的零件数量，也降低了装配时的同轴度误差。后部的加热模块壳体采用耐高温阻燃工程塑料材质，壳体侧面伸出的六组接线端子分为两列排布，分别对应风机供电与加热元件供电，端子之间的爬电距离满足低压电气设备的安全规范，接线时可以直接对应端子标识接线，不需要额外做绝缘隔离处理。安装边界上，整机厚度控制在58mm，属于同功率等级里厚度较薄的规格，安装时只需要在机柜面板或者安装梁上预留80mm见方的安装空位，四个角的固定孔可以直接适配标准80风机的安装孔距，不需要重新打孔改孔，替换原有普通散热风扇时也能直接兼容原有安装位。

　　功能特性上，这款单元的加热功率匹配110vac供电场景下400W的输出能力，风机启动后会直接把加热模块产生的热量顺着送风方向吹出，不会出现热量在模块内部淤积的情况，送风覆盖范围可以覆盖风机正前方30度角的锥形区域，足够满足小型机柜内部的空气循环与升温需求，避免低温环境下柜内电气元件启动困难，或者昼夜温差大时内壁产生凝露。设计过程中，首先确定的是安装尺寸的兼容性，因为工业场景里80mm轴流风机是应用最广泛的规格之一，把安装孔距、外轮廓尺寸对齐通用标准，就能最大程度降低用户的替换成本，不需要修改原有设备的结构设计。其次是加热元件与风机的位置匹配，加热芯体布置在风机的出风侧，扇叶转动产生的轴向气流会完全穿过加热芯的散热鳍片间隙，把热量全部带出，不会出现局部过热的情况，同时加热芯的固定结构做了隔热处理，避免热量传导到风机的电机部分，影响风机轴承的使用寿命。接线端子的排布也考虑了实际走线的便利性，端子朝向壳体侧面伸出，安装在机柜侧壁时，接线操作不需要从正面伸手到设备内部，在侧面就能完成接线与紧固，适合狭小空间内的装配作业。

　　实际选型应用时，需要注意安装位置的进风空间，风机正面需要预留至少10mm的进风间隙，不能直接贴在封闭面板上，否则会影响进风量导致加热效率下降，同时出风方向不要直接对着对温度敏感的精密元件直吹，可以对着机柜内部的空旷区域，让热风在柜内循环，实现整体温度均匀提升。结构建模时，所有安装孔的位置公差、配合间隙都按照通用机械零部件的装配公差设定，防护网与风机边框的配合间隙控制在0.5mm以内，避免运行时出现共振异响，加热模块壳体与风机边框的连接位做了定位凸台，装配时不需要反复调整位置，对准凸台就能直接锁付螺丝，提升装配效率。
