2.54间距10Pin直角弯插PCB公头排针

在消费电子、工业控制板卡、通讯终端设备的板级互连场景里，直插排针往往受限于板间堆叠高度、走线方向的约束，无法满足紧凑空间内的布线转向需求，这款L型弯角公头排针正是针对这类场景开发的板级互连元件。从实际选型应用来看，这类弯针排针多用于两块PCB呈垂直排布的连接场景，比如主控板与接口扩展板的垂直对接、小型通讯模块的侧插互连、手持设备内部板卡的直角转向连接，能够在不额外增加板间转接件的前提下，实现信号从垂直板面方向向平行板面方向的转向传输，减少整机内部的走线冗余，压缩设备整体装配厚度。

从功能特性上看，这款排针采用单排10Pin的针位布局，针脚中心间距严格遵循2.54mm的行业通用标准，能够完美匹配市面上绝大多数通用PCB的焊盘孔位设计，无需额外定制PCB孔位即可直接完成波峰焊或手工焊接。弯角部位采用90度直角折弯工艺，折弯处的圆弧过渡经过结构优化，避免折弯过程中针体内部产生应力集中导致的针体断裂、接触电阻增大问题，插合端的针体表面做了镀锡处理，既能够提升焊接时的焊锡浸润性，保证焊盘与针脚的结合强度，也能在长期使用过程中抵御氧化，降低接触不良的故障概率。塑座部分采用耐高温的工程塑料注塑成型，能够耐受波峰焊过程中的短时高温冲击，不会出现塑座变形、针位偏移的问题，塑座上的针位固定槽与针体采用过盈配合设计，针体插入塑座后不会出现松脱、转动的情况，保证每一个针位的位置精度。

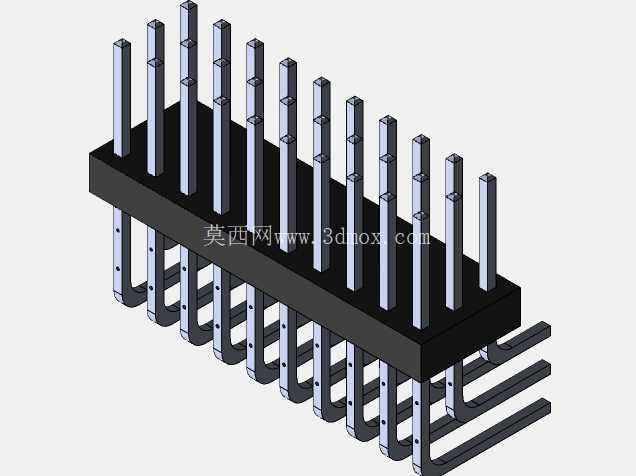

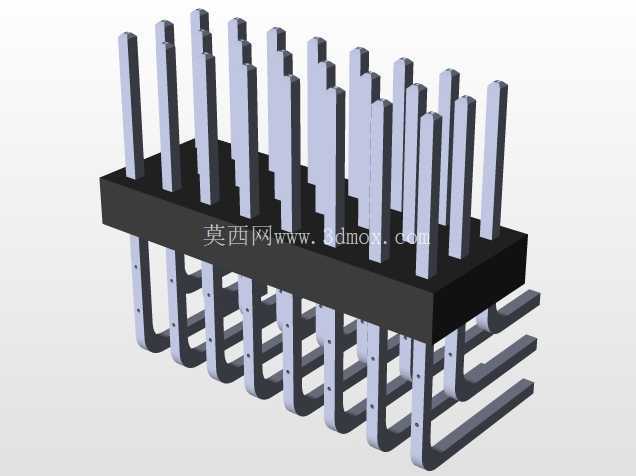

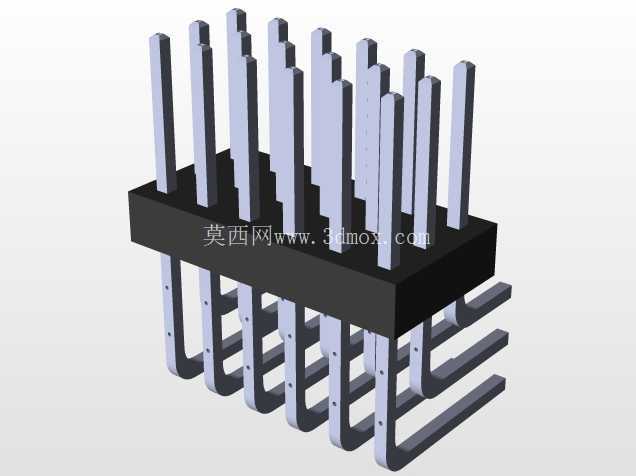

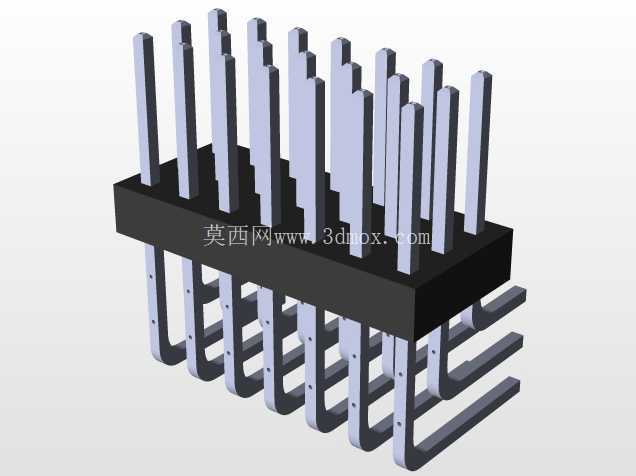

在设计思路上，这款排针的建模过程首先从针位排布的基准开始搭建，先确定2.54mm间距的10个针位中心轴线，区分直插焊接段与弯角插合段的长度参数，焊接段的长度适配常规1.6mm板厚的PCB，预留足够的焊锡爬升空间，插合段的长度匹配通用母座的插合深度，保证插合后的接触面积满足信号传输的载流要求。折弯段的建模特意还原了实际生产中的折弯圆角，而非生硬的直角转折，这是因为实际五金冲压折弯工艺中无法实现绝对的直角，保留折弯圆角能够让三维模型与实际生产的零件尺寸高度一致，避免结构设计时出现干涉误判。塑座的外形设计上，两侧做了微小的导向倒角，方便自动化装配时的吸嘴拾取与插件定位，塑座底部与PCB接触的平面做了平整度控制，焊接时能够紧贴PCB板面，不会出现一侧翘起导致的虚焊问题。

从安装边界尺寸来看，这款排针焊接到PCB上之后，直插段穿过PCB焊盘，弯角段平行于PCB板面延伸，整体在垂直板面方向的高度远低于同规格直插排针，适合对板上元件高度有严格限制的薄型设备设计。横向的安装宽度由10个2.54mm间距的针位决定，总宽度覆盖9个间距尺寸，在PCB布局时只需要预留对应宽度的焊盘区域，同时在弯针延伸方向预留足够的插合操作空间，避免与周边的电容、电阻等贴片元件产生干涉。针体的直径采用通用排针的标准尺寸，与市面上常规的2.54mm间距母座、杜邦线接头的插拔力匹配，既不会因为插拔力过小导致连接松脱，也不会因为插拔力过大造成装配困难或者针体弯折。在实际结构设计选型时，需要注意弯针的折弯方向，根据PCB上的走线方向与对接板的位置选择正向折弯或者反向折弯的型号，这款模型的折弯方向为常规的外侧折弯，能够适配绝大多数垂直板对板连接的布局需求，建模时还原的塑座与针体的相对位置精度，可以直接导入PCB装配文件中进行干涉检查，提前预判装配过程中可能出现的结构冲突，减少打样后的修改成本。
