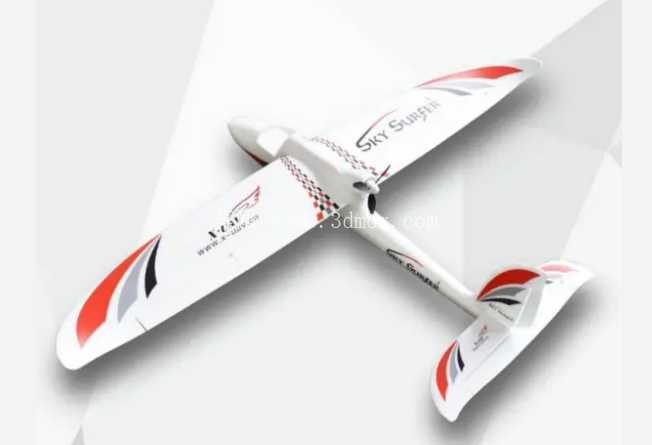

SKYSURFER滑翔式固定翼航模结构设计

　　这款固定翼滑翔航模的结构设计，核心围绕低速滑翔飞行的气动效率展开，整体采用上单翼布局，机翼展弦比经过优化，在保证机翼结构强度的前提下尽可能降低诱导阻力，适配户外开阔场地的无动力滑翔、小动力巡航飞行场景，可作为航模爱好者入门练习、航空科普教学的实体载体，也可用于验证低速翼型的气动表现。从结构拆分来看，机身采用分段式设计，机头预留了动力舱安装空间，可适配不同规格的外转子无刷电机，安装边界兼顾了常见22系列、28系列电机的安装孔位，电机座采用嵌入式加强结构，避免飞行过程中电机振动传导至机身导致结构疲劳；机身中部为设备舱，可容纳锂电池、电调、接收机等航电设备，舱盖采用卡扣式固定，无需额外工具即可快速开启更换电池，设备舱内部预留了走线槽位，可规整布置各类线材，避免线材干扰舵机连杆运动。

　　机翼采用单凸翼型，翼尖做了上反角设计，提升飞行过程中的横向稳定性，机翼与机身的连接采用插销式结构，插销为碳纤维材质，在减轻重量的同时保证连接刚度，机翼后缘预留了副翼舵面的安装位，舵面与主翼的连接采用合页式结构，转动间隙控制在极小范围内，保证舵面操控的精准度；尾翼组包含水平尾翼与垂直尾翼，平尾预留升降舵安装位，垂尾预留方向舵安装位，尾翼与机身尾段采用插接加胶粘的固定方式，保证尾翼在大机动飞行时不会出现松脱。整机的重心设计在机翼弦长30%位置，这一位置是固定翼滑翔机的常规重心区间，可保证飞行时的俯仰稳定性，无需额外大幅度调整舵面中立位置即可获得平稳的飞行姿态。

　　起落架部分采用前置单轮加尾撑的布局，适配草地、平整铺装路面的起降需求，起落架与机身的连接点做了局部加厚处理，可吸收降落时的冲击载荷，避免硬着陆导致机身结构损坏。从设计思路上，整机优先考虑易组装、易维修的特性，所有结构件的拆分都遵循模块化原则，机翼、尾翼、机身、动力舱均可单独拆卸更换，炸机后仅需更换损坏的部件即可快速修复，降低使用成本；机身表面的涂装标识不仅起到视觉识别作用，也可帮助操作者在飞行过程中快速判断飞机的飞行姿态，尤其是在高空远距离飞行时，高对比度的涂装能提升姿态判断的准确性。

　　在结构强度校核方面，机翼的载荷按照3g的机动过载进行设计，可应对日常飞行中的常规机动动作，如小半径转弯、俯冲拉起等，不会出现机翼颤振、结构断裂的问题；机身纵梁采用贯穿式设计，从机头电机座一直延伸至尾翼安装位，提升整机的纵向刚度，避免飞行过程中机身出现弯曲形变。舵机的安装位分别布置在机翼中部、机身尾段，每个舵机安装位都预留了标准9g舵机的安装孔位，安装时无需额外打孔，舵机连杆采用钢丝加快调接头的结构，可在地面快速调整舵面行程，适配不同操作者的操控习惯。电池舱的尺寸可适配2S至3S规格的锂电池，容量覆盖1300mAh至2200mAh区间，电池固定采用魔术贴加绑带的方式，可根据电池重量调整安装位置，方便调整整机重心，无需额外增加配重块。整机的气动外形经过多轮优化，机头做了整流处理，降低飞行时的迎风阻力，机翼与机身的连接处做了翼根整流，减少翼根处的气流分离，提升滑翔时的升阻比，在无动力状态下可获得更长的留空时间，适合进行山坡滑翔、热气流翱翔等飞行活动。
