三叶曲面螺旋桨结构设计方案

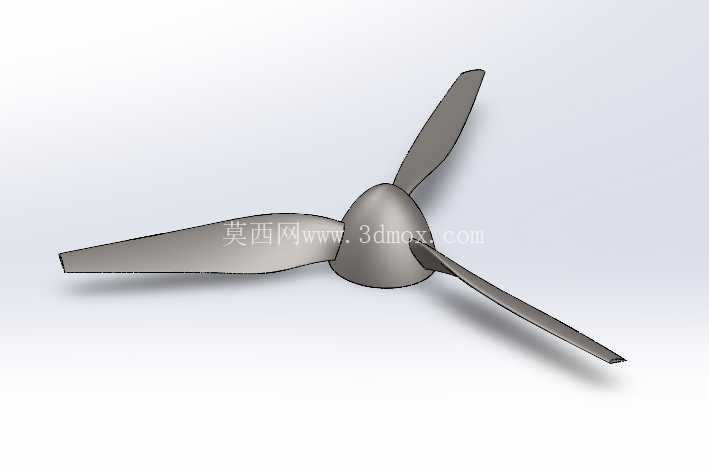

在流体推进类设备的结构设计环节，螺旋桨作为核心动力转换部件，其曲面精度、叶型分布直接决定整套推进系统的能量转换效率，这类三叶结构的螺旋桨常应用在小型通航无人机动力系统、低速水面小艇推进单元、工业轴流通风末端以及特定工况的流体搅拌装置中，不同应用场景下的叶型扭转角、弦长分布会根据实际流体介质密度、设计转速区间做针对性调整，本次呈现的螺旋桨结构采用等距分布的三叶布局，相较于两叶结构，三叶布局在相同转速下的推力输出更平顺，动平衡调校难度更低，运转过程中传递到安装基座的振动幅值更小，相较于四叶及以上的多叶结构，三叶结构的单片桨叶有效做功面积更大，在相同功率输入下的流体通过效率更高，更适配中小功率的动力输出单元。

从结构设计逻辑来看，整个螺旋桨分为中心桨毂与三片均匀分布的桨叶两个核心部分，中心桨毂为流线型回转体结构，前端做圆弧导角处理，能够降低桨体正面迎流时的压差阻力，桨毂中心预留与动力输出轴配合的安装孔位，孔位周边设计有对应的止推端面，确保动力传递过程中桨体不会出现轴向窜动，安装孔的公差配合需要根据对接轴的精度等级做匹配，常规工况下采用过渡配合即可满足扭矩传递需求，若应用在高转速、大扭矩的场景中，还需要在桨毂端面增加定位销孔或者键槽结构，避免大负载下桨体与输出轴出现相对滑动。三片桨叶沿桨毂周向呈120度均匀分布，每片桨叶从根部到梢部的弦长呈现渐变收窄的趋势，叶根位置与桨毂做圆滑过渡连接，避免应力集中导致的高负载下叶根断裂问题，桨叶的翼型截面从根部到梢部存在连续变化的扭转角，这个扭转角的设计是为了保证桨叶在不同旋转半径位置的实际攻角处于合理区间，让整个桨叶展向的做功效率保持均匀，避免局部区域出现气流分离或者液流空化的问题。

在实际安装边界的考量上，这类螺旋桨的安装需要预留足够的回转安全空间，桨叶梢部与外围护罩或者流道内壁的间隙需要控制在合理范围，间隙过大会导致叶尖泄露损失增加，降低整体推进效率，间隙过小则容易在运转过程中出现叶尖剐蹭的问题，尤其是在采用非金属材料制作桨叶时，材料本身的形变余量需要纳入间隙计算的考量范畴。安装时的动平衡调校是必不可少的环节，三片桨叶的质量差、质心分布偏差需要控制在对应转速等级的允许范围内，避免高速运转时产生过大的离心振动，影响动力单元的轴承使用寿命。从铸造工艺实现的角度来看，这类带连续复杂曲面的螺旋桨结构，采用铸造工艺成型时需要重点控制桨叶曲面的成型精度，模具分型面的选择要避开桨叶的主要做功曲面，减少分型线对叶型表面光滑度的影响，桨叶根部的圆角过渡要保证足够的工艺圆角，避免铸造过程中出现充型不足或者应力集中的缺陷，铸造完成后的桨叶表面需要做光滑处理，降低流体流过表面时的摩擦阻力。

不同应用场景下的螺旋桨材质选择也存在差异，应用在空气介质中的小型螺旋桨多采用轻质铝合金或者工程塑料材质，降低自身转动惯量，提升动力响应速度，应用在水环境中的螺旋桨则多采用铜合金或者不锈钢材质，提升抗腐蚀性能与结构强度，应对水流中的杂质冲击与空化剥蚀问题。在三维建模过程中，这类螺旋桨的曲面构建需要先建立不同展向位置的翼型截面，通过放样或者曲面扫描的方式生成连续的桨叶曲面，之后对叶根与桨毂的连接位置做圆角过渡处理，最后通过圆周阵列得到三片均匀分布的桨叶结构，建模过程中需要重点校验每片桨叶的曲面连续性，避免出现曲面褶皱或者曲率突变的问题，否则会直接影响后续的流体仿真结果准确性，也会给后续的模具加工、铸造生产带来不必要的麻烦。在结构强度校核环节，需要针对桨叶的最大受力工况做有限元分析，重点校验叶根位置的应力集中情况，根据应力分布结果调整叶根的过渡圆角大小与桨叶厚度分布，在保证结构强度满足要求的前提下尽可能降低桨叶自身重量，减少运转过程中的离心负载。
