科幻风格球形环绕支撑创意造型结构

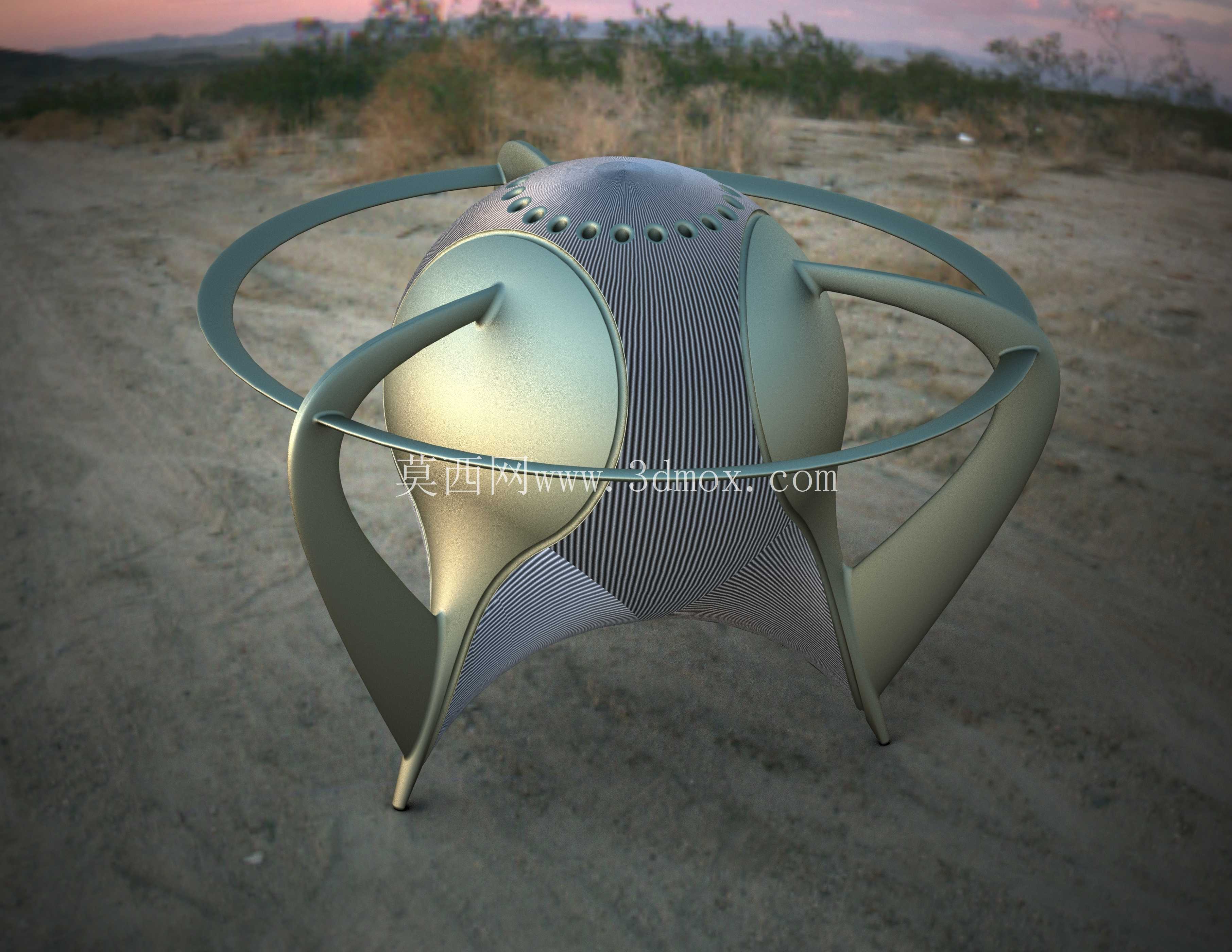

　　该造型结构采用中心球体为核心承载基体，整体采用多曲面连续过渡设计，可作为科幻主题文创摆件、影视道具概念原型、科普展陈装置的基础结构使用，适配铸造工艺一次成型的生产需求，无需额外拼接结构即可完成整体制模。从结构设计逻辑来看，中心球体表面做了分区肌理处理，一部分区域采用细密竖向条纹做防滑与视觉分区，另一部分区域做光滑弧面凸起，既丰富了表面视觉层次，也能在铸造脱模时减少曲面粘模风险，条纹区域的凹槽深度控制在1.2mm以内，避免铸造时出现铁水填充不足的缺陷。

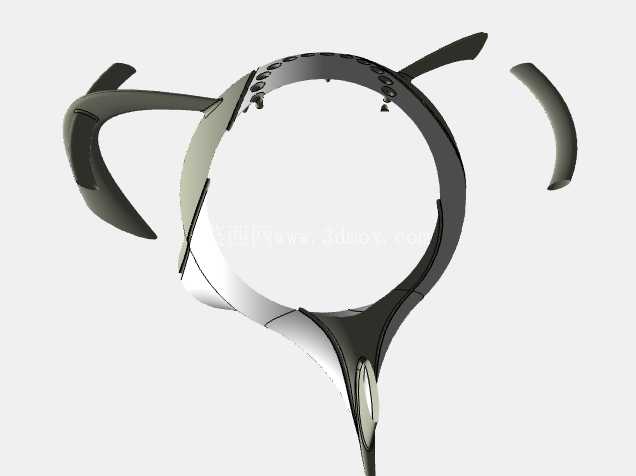

　　环绕球体的三道环形支撑臂采用等截面弧面设计，环臂与球体表面的连接位置做了R3mm的圆角过渡，消除应力集中点，同时环臂向下延伸形成三个均匀分布的支脚，支脚末端做小面积平面处理，放置时可形成稳定的三点支撑结构，无需额外底座即可平稳放置在水平台面上，支脚与环臂的连接位置做了渐变加厚处理，从环臂的4mm壁厚逐步过渡到支脚末端的6mm壁厚，保证支撑结构的整体刚性，避免搬运或摆放时出现受力断裂。设计过程中优先考虑了铸造工艺的可行性，所有曲面的拔模斜度控制在1.5度以上，不存在倒扣结构，无需设计抽芯机构即可完成砂型铸造的模具制作，整体结构的最小壁厚控制在3mm，最大壁厚不超过8mm，壁厚差控制在合理范围内，避免铸造冷却过程中出现缩孔、缩松缺陷。

　　从安装边界来看，该结构整体外接圆直径可根据实际使用需求缩放，常规展陈使用场景下整体直径控制在200-300mm区间时，三个支脚的落点形成的支撑圆直径为整体直径的0.7倍，放置稳定性最优，若作为大型户外装置使用，可在支脚末端预留M8的螺纹安装孔，通过膨胀螺栓与地面基础固定，抵御常规风力载荷。表面肌理的分区设计也为后续表面处理提供了便利，光滑弧面区域可做抛光、电镀处理提升金属质感，条纹区域可做喷砂、做旧处理强化科幻复古氛围，不同区域的表面处理无需额外做遮蔽治具，依靠结构本身的棱线即可实现处理区域的自然分界。

　　该结构的环形臂与球体之间预留了均匀的3mm间隙，既形成了悬浮的视觉效果，也可在间隙位置加装LED灯带，作为发光装饰装置使用，走线可隐藏在环臂的内部空腔中，环臂设计为中空结构时，壁厚控制在2.5mm即可满足结构强度要求，同时减轻整体重量，降低材料成本。在结构受力验证层面，三个支脚均匀承载时，单支脚可承受的垂直载荷不低于整体重量的5倍，即使出现单侧受力的情况，环臂的弧形结构也可将载荷分散传递到整个球体基体，避免局部应力过大导致结构变形。针对铸造过程中的排气需求，在球体顶部的环形排列小孔位置可作为铸造排气孔使用，每个小孔直径2mm，均匀分布在球体顶部的环带上，既满足视觉设计上的探测器舷窗效果，也可在铸造时排出型腔内的空气，避免铸件出现气孔缺陷，无需额外在模具上开设排气槽，简化了模具制作流程。
