六寸两寸宽重载定向固定行走脚轮

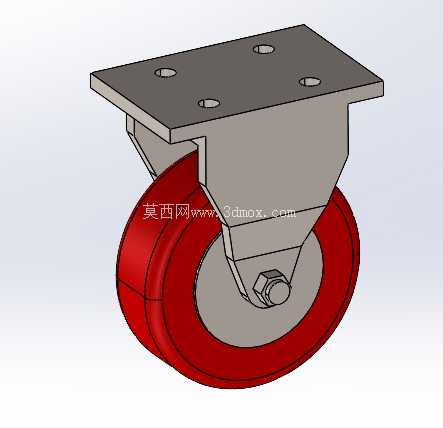

　　在车间物料周转、仓储设备移动、工装台架转运的场景里，定向固定轮是决定移动设备直行稳定性的核心部件，这款6英寸轮径、2英寸轮面宽度的定向固定轮，就是针对中重载直行移动场景开发的标准行走部件。很多做非标设备的工程师在选型脚轮的时候，容易忽略安装板的孔位匹配问题，这款脚轮的顶部安装板采用方形平板结构，四个安装孔对称分布，孔位间距适配行业通用的手推车、移动货架、设备机架的底部安装梁尺寸，安装时不需要额外在机架底部焊接转接板，直接用螺栓穿过安装孔锁紧即可，能大幅减少现场改装的工作量。

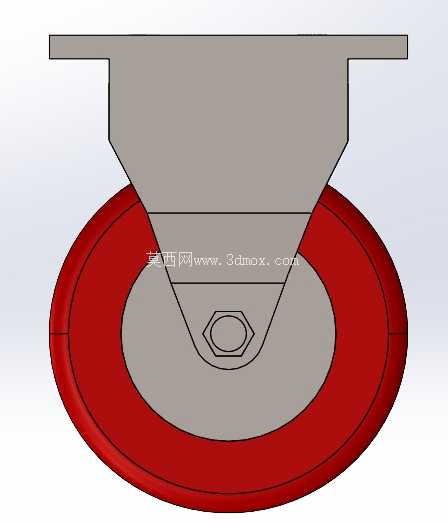

　　从结构设计来看，这款定向轮的支架采用一体式冲压成型的钢制支架，支架和顶部安装板之间采用刚性焊接连接，没有转向回转结构，这也是定向轮和万向轮最核心的区别——没有转向间隙，直行过程中不会出现轮体左右摆偏的情况，在长距离直行推送物料的时候，操作人员不需要频繁修正行进方向，能降低长时间推送的劳动强度。轮体部分采用圆弧过渡的聚氨酯轮面，轮面宽度达到2英寸，和地面的接触面积更大，单位面积的接地比压更小，不仅能在环氧地坪、水泥地面、钢板地面上顺畅行走，还能减少对地面的压痕损伤，很多电子车间、洁净车间对地面完整性要求高，这种宽轮面的聚氨酯轮就不会像窄边尼龙轮那样在地面压出明显的轮印。轮体和支架之间采用实心销轴连接，销轴两端加装了耐磨衬套，轮体转动的时候衬套能抵消径向的晃动量，同时减少转动阻力，满载状态下推动设备也不会出现卡滞、异响的问题。在实际应用中，这类定向轮通常会和同规格的万向轮搭配使用，一般是在设备的行进方向后侧安装两个定向轮，前侧安装两个带刹车或者不带刹车的万向轮，这样既可以保证长距离直行的稳定性，又能在需要转向的时候通过前侧万向轮灵活调整方向，不会出现全定向轮无法转向、全万向轮直行跑偏的问题。

　　设计这款脚轮三维模型的时候，严格按照1:1的实际尺寸还原了所有结构细节，包括安装板的厚度、支架的折弯角度、轮面的圆弧弧度、销轴的装配间隙，不管是用来做设备的整机装配干涉检查，还是用来做脚轮支架的受力仿真分析，都能直接调用模型，不需要再重新测绘尺寸。需要注意的是，这款定向轮的安装高度是固定值，在设计设备底部机架的时候，要提前算好脚轮安装后的整机离地高度，避免出现机架底部和地面凸起物剐蹭的问题，同时安装面要保证平面度，四个安装点要在同一个水平面上，否则锁紧螺栓之后会出现支架受力变形，轮体转动卡滞的问题。轮面的聚氨酯材质本身具备一定的减震性能，在推送一些带精密元器件的设备时，能过滤掉地面微小颠簸带来的震动，减少元器件受震动损坏的概率。和同尺寸的铸铁轮相比，这款聚氨酯轮的行走噪音更低，在车间内部通行的时候不会产生刺耳的摩擦噪音，能改善车间的作业环境；和尼龙轮相比，它的抓地力更好，在略有坡度的地面上不会出现打滑溜车的问题，停放时的稳定性更好。支架的表面做了防锈处理，在潮湿的仓储环境或者有少量切削液的车间环境里使用，也不会轻易出现锈蚀卡滞的问题，日常维护只需要定期清理缠绕在轮轴处的线头、铁屑等杂物，不需要额外加注润滑油，衬套本身的自润滑性能就能满足长期使用的需求。

　　很多做标准手推车的厂家，会直接选用这款规格的定向轮作为标准配件，因为它的承载能力能满足大多数工厂内1吨以内的物料转运需求，同时配件通用性强，后期更换维护的时候不需要找特定厂家的特制型号，市面上同规格的配件都能直接替换，能降低设备的后期维护成本。在建模过程中，特意还原了轮体和支架之间的装配间隙，在做整机运动仿真的时候，可以直接模拟轮体转动的状态，检查设备移动过程中轮体和机架底部是否存在干涉，尤其是一些底部带突出结构的设备，提前通过三维模型验证间隙，能避免实际加工组装之后出现轮体蹭到机架的问题。
