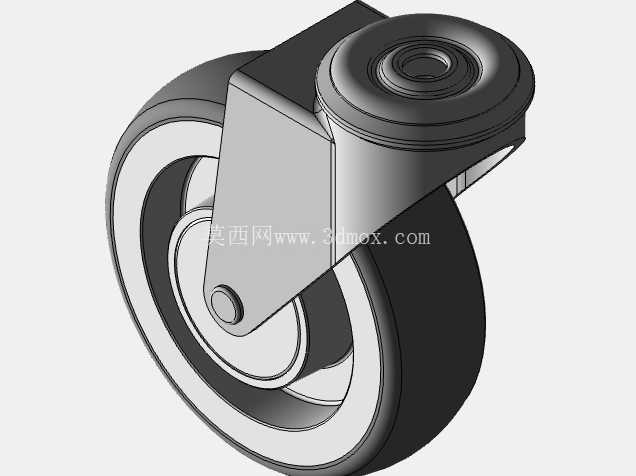

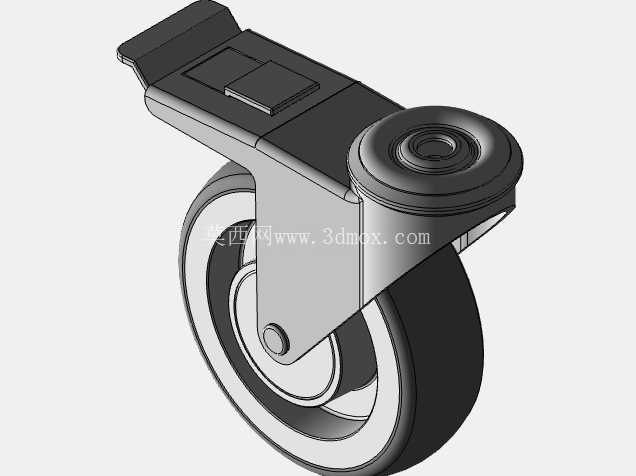

100mm带刹车瑞典式万向脚轮结构

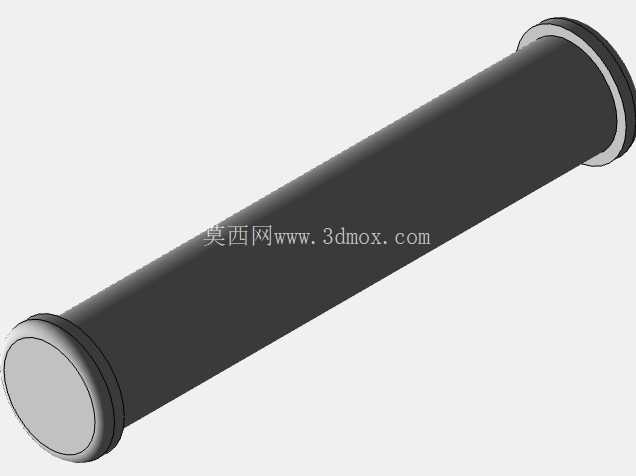

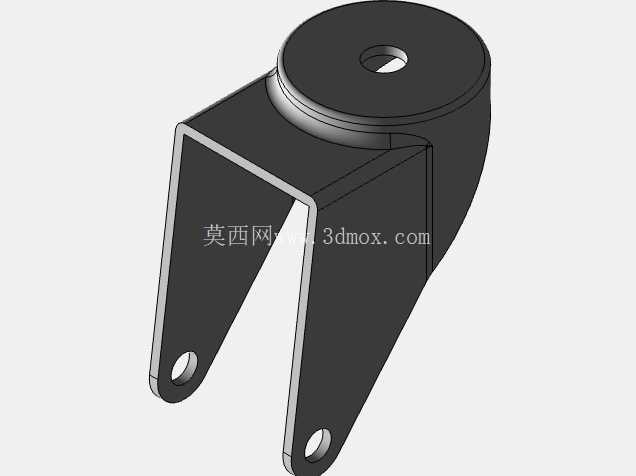

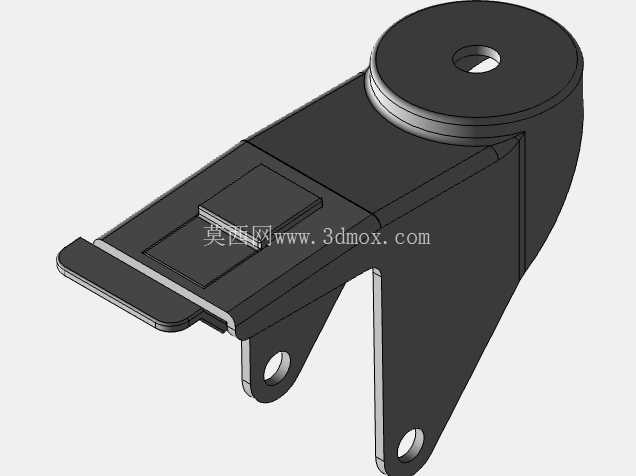

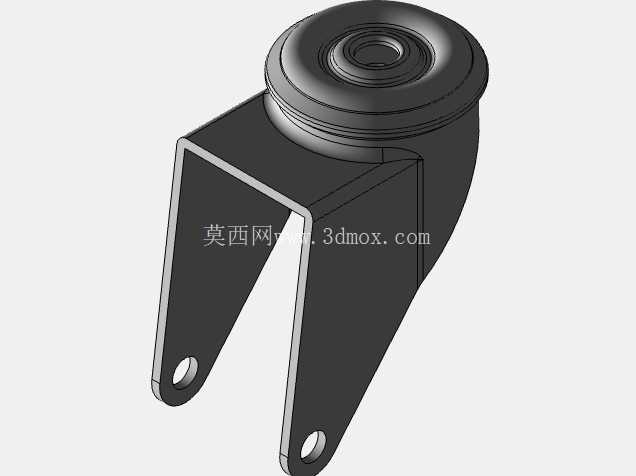

　　这款脚轮的旋转支架采用锌铬化压制金属板成型，在实际工业场景中，这类带刹车的100mm规格万向脚轮，常被应用在轻型工业推车、仓储周转车、中小型设备移动底座、商用展示架以及部分医疗辅助移动设备上，能够满足室内平整硬质地面的短距离移动转向需求，刹车结构触发后可锁定轮体转动与支架旋转，保证设备停放时的位置稳定性，避免受外力出现滑移偏移。从结构设计逻辑来看，支架部分集成双滚珠座圈旋转装置，相较于单滚珠结构，双座圈能够更好地分散径向与轴向载荷，在频繁转向的使用场景下，可降低滚珠与滚道的局部应力集中，提升旋转结构的使用寿命，旋转部位采用中心孔配合加铆接轮轴的装配方式，铆接工艺无需额外紧固件，既可以控制支架整体的装配公差，也能避免长期使用后紧固件松动导致的结构旷量，保证转向动作的顺畅度。

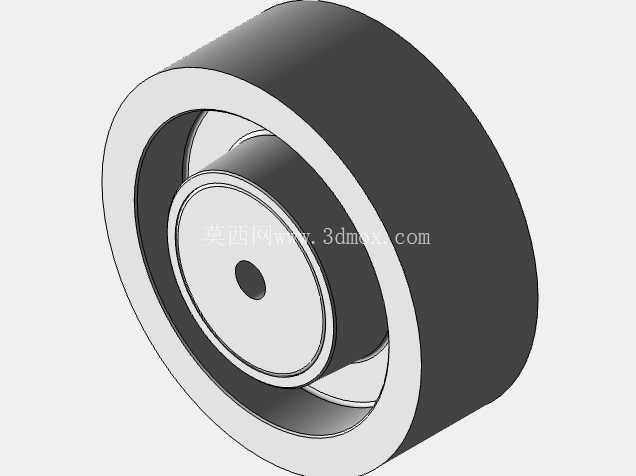

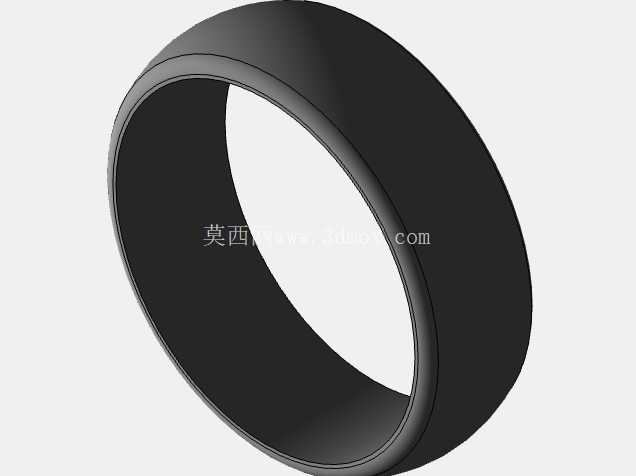

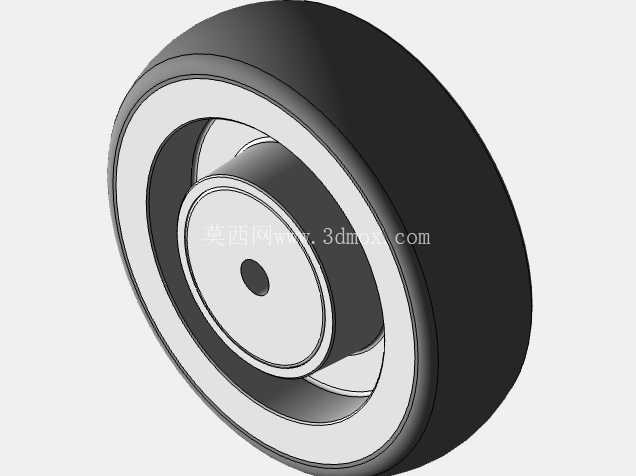

　　轮体部分的轮胎选用灰色TPE材质，这类材质的邵氏硬度适中，在水泥、环氧地坪、瓷砖等常见地面滚动时，具备较好的减震性能与静音效果，不会对地面造成硬质刮痕，同时TPE材质的耐磨损性能能够满足日常周转使用的损耗要求，轮毂采用灰色PP材质注塑成型，搭配螺纹防护罩，既可以对内部轴承形成密封防护，阻挡灰尘、纤维碎屑等杂物进入轴承滚道，也能提升轮体侧面的外观整洁度，轮体内部采用滚珠轴承作为转动支撑，相比普通轴套结构，滚珠轴承的转动阻力更小，推动时更省力，同时径向承载能力更稳定，在额定载荷下滚动时不会出现卡滞、偏摆的问题。

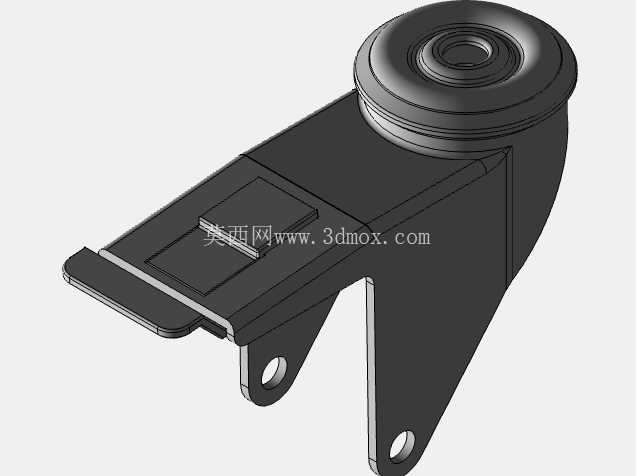

　　从安装边界与尺寸参数来看，这款脚轮的轮径为100mm，对应的安装高度、支架旋转半径都经过匹配设计，在选型替换时，需要注意支架顶部的安装接口尺寸与原有安装位的匹配度，同时要确认单轮额定载荷满足设备总重量的分配要求，四个脚轮搭配使用时，总承载能力需要预留至少25%的安全余量，避免局部过载导致轮体或支架变形。刹车结构的触发拨片设置在支架侧上方，操作人员无需弯腰蹲伏，用脚即可轻松触发或解除锁定，拨片的踩踏面做了防滑纹理处理，沾附少量灰尘或水渍时也不会出现打滑问题，刹车锁止时，锁块会同时抵紧轮面与支架旋转部位，实现双重锁定，避免仅锁轮体时支架仍可旋转导致的位置偏移。

　　在三维建模过程中，这类脚轮的结构需要重点关注旋转支架的折弯成型公差，双滚珠座圈的配合间隙需要控制在合理范围，间隙过大会导致转向旷量，间隙过小则会出现旋转卡滞，铆接部位的变形量也需要在建模时提前预留工艺余量，保证实际生产时铆接后轮轴的同轴度符合要求，轮体与支架的配合间隙需要控制在1-2mm，既避免轮体转动时与支架发生摩擦干涉，也不会因间隙过大导致轮体出现轴向窜动。在实际设备配套场景中，这类脚轮还常被用在自动化设备的移动检修底座、小型工具柜、物料周转箱等产品上，针对不同的使用环境，如果是有轻度油污的车间场景，TPE轮胎也具备一定的耐油污性能，不会短时间内出现材质溶胀开裂的问题，螺纹防护罩的设计也方便后期维护时拆卸，对内部轴承进行清洁补脂，延长脚轮的整体使用寿命。
