Hi-Max自制航模飞机尾翼结构设计

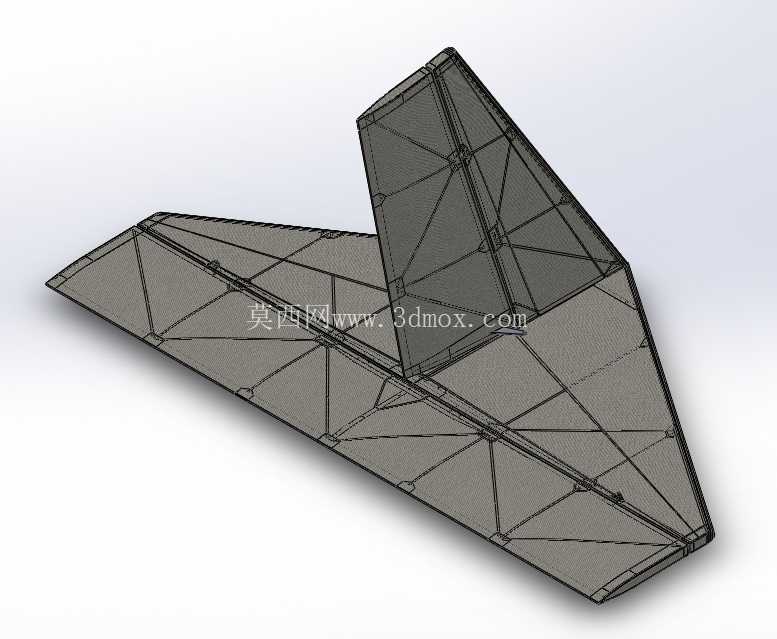

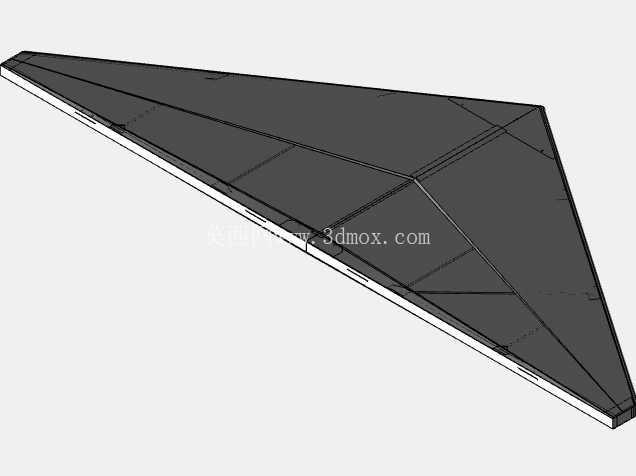

　　航模尾翼作为固定翼飞行器飞行姿态控制的核心气动部件，其结构设计直接决定了飞行过程中的航向稳定性、俯仰操纵响应精度，以及大机动动作下的结构抗形变能力，在自制航模的研发制作环节中，尾翼的结构合理性往往是决定首飞成功率的关键因素之一。这套Hi-Max机型的尾翼结构采用了水平安定面与垂直安定面一体化的翼身融合布局，区别于传统拼接式尾翼需要额外加装角片、连接角铝的装配方式，一体化的翼根过渡区域能够有效降低飞行过程中翼面连接处的气动干扰阻力，同时减少连接紧固件的数量，降低整机结构重量。从结构细节来看，整个尾翼采用了桁架式加筋的薄壁结构设计，翼面内部沿气动弦向、展向均匀布置了交叉支撑的加强筋，筋条的排布完全贴合翼面的受力传递路径：水平尾翼在飞行过程中主要承受升降舵偏转带来的气动弯矩、机身传递过来的交变振动载荷，加强筋的三角形排布结构能够以最少的材料用量实现结构刚度的最大化，避免大迎角飞行状态下翼面出现挠曲变形，导致操纵效率下降甚至舵面反效的问题。

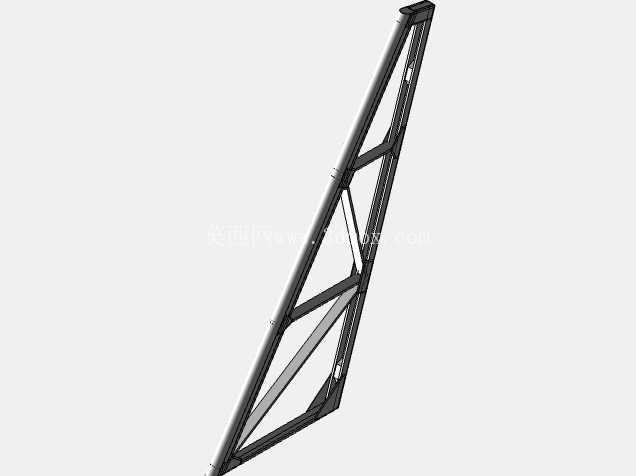

　　垂直尾翼与水平尾翼的连接区域做了加厚的承力凸台设计，这个位置是整个尾翼的应力集中点，飞行过程中侧滑状态下的侧向气动载荷、方向舵偏转带来的扭转力矩都会在这个区域汇聚，加厚的凸台结构内部同样延续了交叉筋条的支撑设计，能够将集中应力快速分散到整个水平尾翼的翼面结构上，避免局部应力过大导致的结构断裂。在实际的航模制作应用场景中，这类尾翼结构通常适配轻木、巴尔沙木或者碳纤维板材的切割加工，筋条与翼面蒙皮的定位槽在建模阶段就做了精准的公差预留，装配时只需要按照定位槽拼接即可保证翼面的气动外形精度，不需要反复打磨修型，能够大幅缩短自制航模的制作周期。

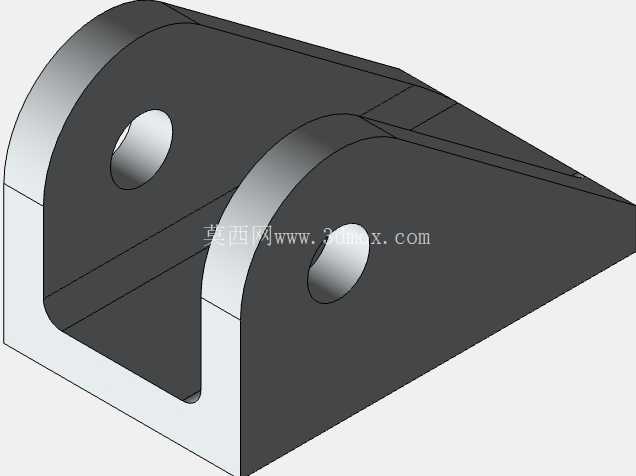

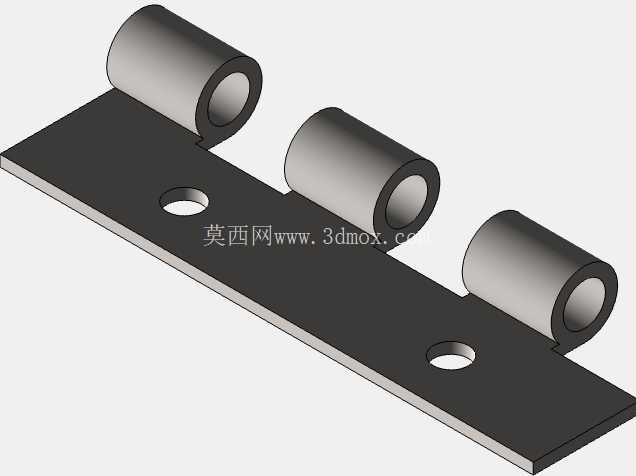

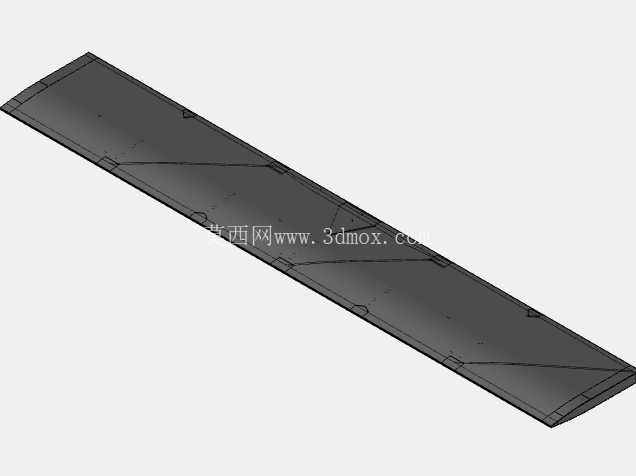

　　从安装边界来看，尾翼与机身的对接面设计了平直的安装基准面，基准面上预留了标准的安装孔位，孔位的位置匹配常规轻木航模机身尾端的加强隔框间距，安装时只需要在机身隔框上对应位置打孔，使用尼龙螺栓或者碳纤维销钉即可完成固定，安装后能够保证水平尾翼的翼面与机翼安装面保持平行，垂直尾翼与机身轴线保持垂直，不需要反复调整安装角度。考虑到自制航模的实际使用需求，尾翼的舵面铰接位置在建模时预留了标准的合页安装槽，槽位的尺寸适配常规航模使用的尼龙合页或者纤维胶带铰接方式，舵面的偏转行程预留了足够的间隙，能够满足升降舵上下25度、方向舵左右30度的常规操纵行程需求，不会出现舵面偏转时与安定面剐蹭的问题。翼面的外形设计采用了低速翼型的修型方案，水平尾翼的翼型为对称薄翼型，在正飞和倒飞状态下能够提供一致的操纵响应，垂直尾翼的后掠角度经过优化，能够保证低速飞行时的航向稳定性，避免小速度飞行时出现荷兰滚的问题。整个结构的重量分布经过优化，重心位置与尾翼的气动压力中心位置匹配，能够减少飞行过程中尾翼的配平阻力，提升整机的续航表现。

　　对于航模结构设计从业者来说，这类桁架式薄壁尾翼的建模思路具备很强的参考价值，在保证结构强度的前提下尽可能降低结构重量，是小型飞行器结构设计始终追求的目标，建模过程中对受力路径的梳理、应力集中区域的强化处理、装配公差的预留，都需要结合实际的飞行工况反复调整，不能单纯依靠理论计算，很多结构细节的处理都需要结合实际飞行测试的反馈不断优化，比如筋条的厚度如果设计过薄，在高速俯冲时翼面会出现颤振，厚度过大则会增加不必要的重量，影响整机的推重比，这套结构的筋条厚度与翼面尺寸的比例经过了实际飞行验证，能够适配1.2米到1.5米翼展的固定翼航模使用，安装时不需要对结构做额外的加强处理，直接按照设计的定位结构装配即可满足常规特技飞行的强度需求。
