这套机架结构面向第一视角竞速飞行与近地特技飞行场景,整体采用X型四旋翼布局,机臂从中心舱段向四角对称伸展,末端布置动力安装位。实际使用中,这类机架需要在树林、室内场馆、赛道门架之间高速穿梭,频繁发生擦碰、侧翻和硬着陆,因此结构设计的核心矛盾始终集中在刚性、重量与抗冲击韧性三者之间的平衡。

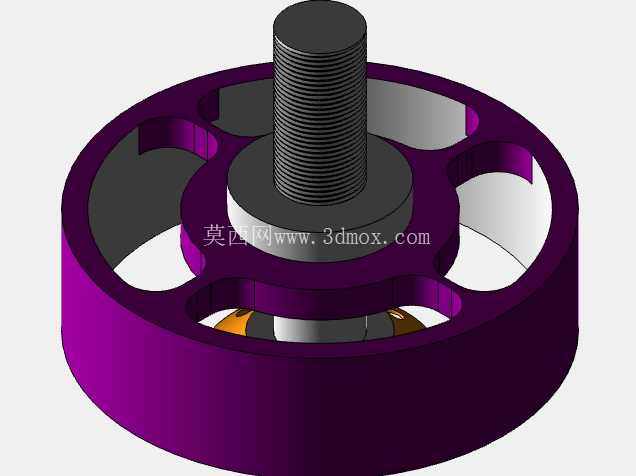

从受力路径来看,飞控、电池、图传与接收机集中堆叠在中心板区域,四个电机通过机臂把拉力和倾覆力矩传回机身。模型中机臂与中心板采用层叠夹板式连接,螺栓贯穿上下板形成夹紧约束,这种处理避免了单臂悬臂根部应力集中,炸机时冲击力能够沿碳板铺层方向分散,而不是在某一个螺孔位置瞬间撕裂。机臂末端的电机座预留了统一的电机安装孔距,适配主流无刷电机的十字安装界面,电机轴向上穿出,螺旋桨锁紧螺母位于桨面上方。

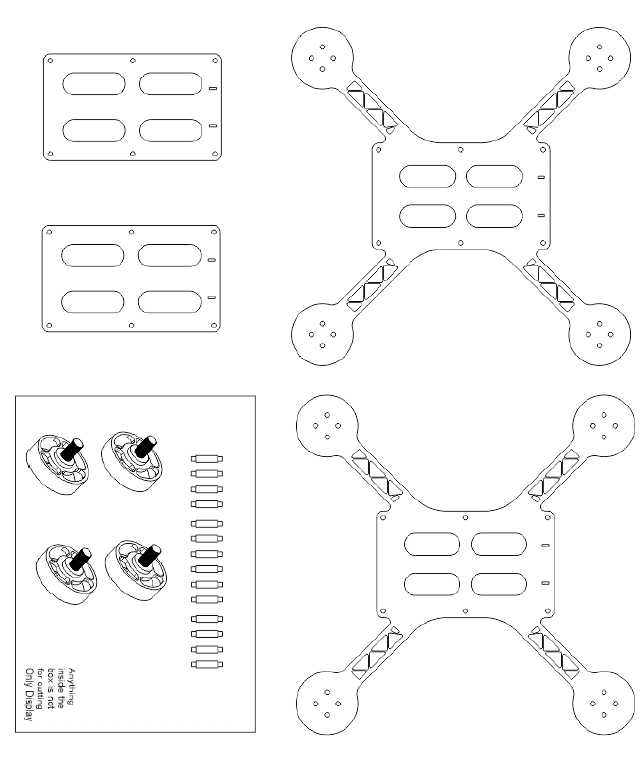

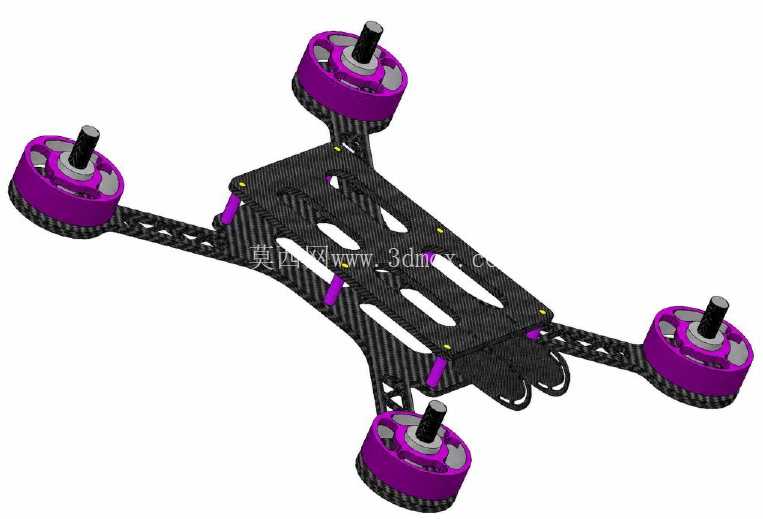

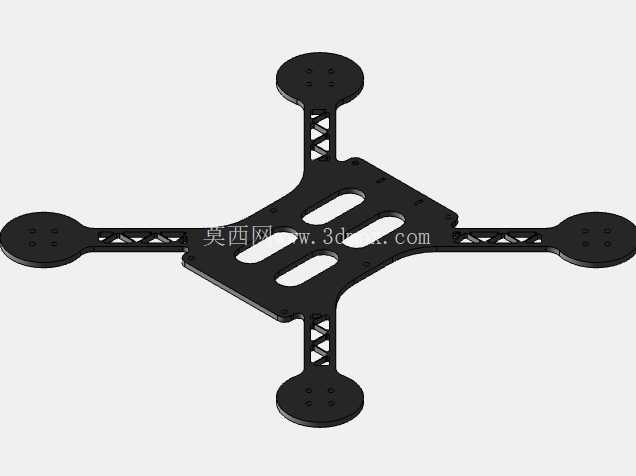

减重思路在模型里体现得比较直接。中心上下板大面积开设有长圆形镂空槽,槽孔走向顺着机臂对角线和主要载荷传递方向布置,既切除了低应力区的多余材料,又尽量保留了孔间加强筋的连续走向。碳纤纹板材的视觉表达对应实际常用的碳纤维复合板,这类材料比强度高、阻尼特性好,高速飞行时机臂共振小,图传画面抖动也更容易被飞控滤波抑制。紫色阳极氧化的电机座与柱状垫块一方面承担隔层支撑,另一方面在螺接预紧时保护碳板表面,避免金属螺栓直接压溃复合材料层间。

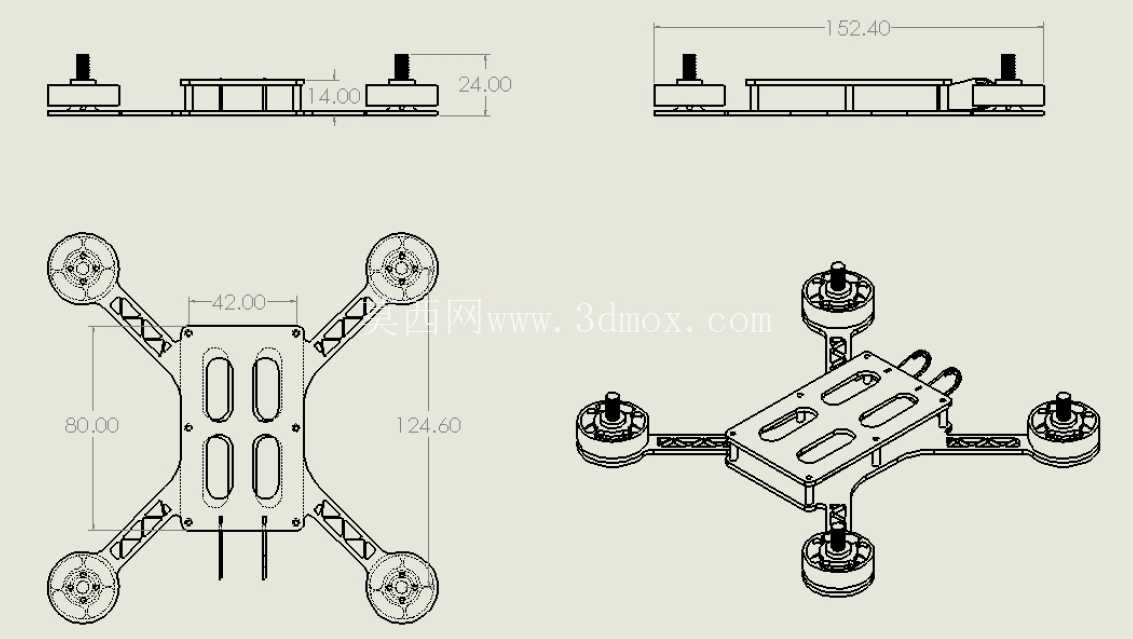

安装边界方面,机架中心舱需要留出飞控板、电调分电板、电池绑带和摄像头倾角调节的空间。上下板之间的层间距由紫色支撑柱确定,高度要保证电容、线材和图传发射模块能够容纳,同时不能让整机迎风面积过大。机臂长度决定电机轴距,轴距又直接限制桨叶尺寸;相邻两桨在最大俯仰、横滚姿态下不能发生干涉,因此机臂外伸量与电机座抬高量需要协同。模型中电机座相对中心板有明显抬升,使桨叶平面高于机身板材,俯冲或大倾角机动时桨尖不会扫到机臂和电池。

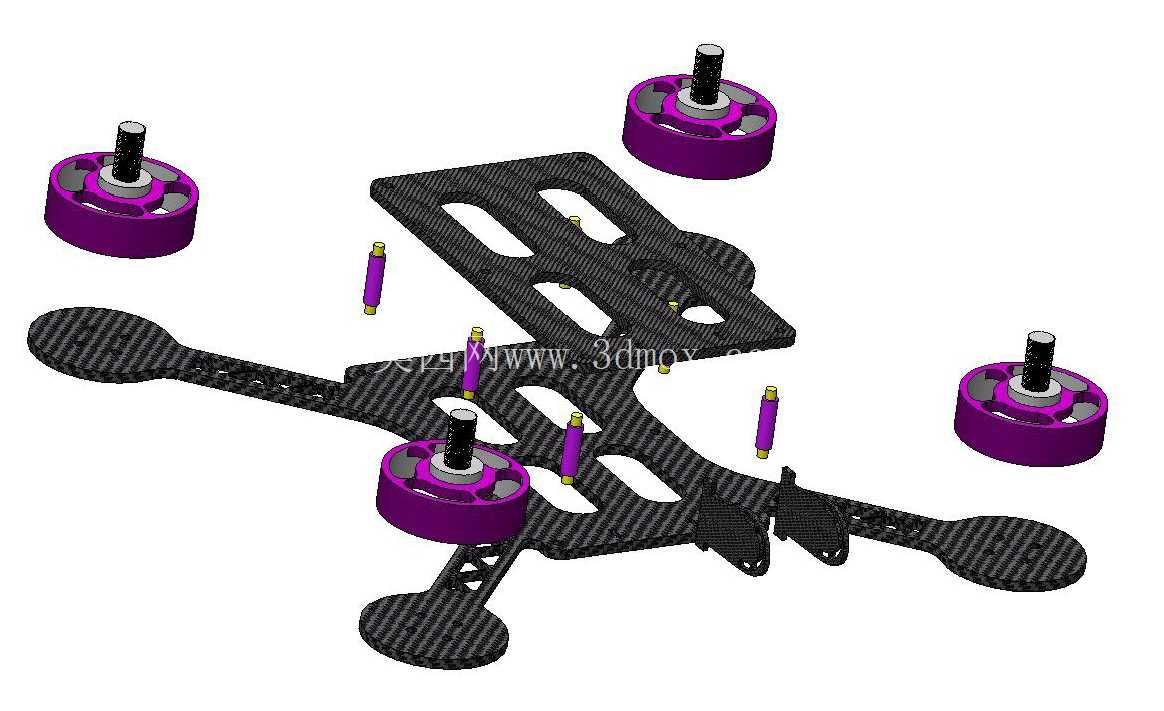

装配顺序上,通常先把电机固定到末端座并引出三相线,再利用支撑柱把上下中心板连成框架,随后安装飞控减震柱、分电板和摄像头固定板。电池依靠绑带穿过中心板镂空槽固定,槽孔同时兼作走线与减重通道,线材可沿机臂内侧收拢,减少外露阻力。前端预留的摄像头安装区域需要满足一定俯仰角度调节范围,以匹配竞速飞行时的前视视角;尾部则留给图传天线和接收机天线,避免金属件与碳板对信号形成遮挡。
从结构工程师角度看,这类设计不是单纯追求外形夸张,而是把碰撞维护成本也纳入了考量。机臂、电机座、支撑柱和中心板之间以标准紧固件连接,受损后可单独更换局部零件;镂空板的筋位布置在螺孔周围形成局部加强,避免维修反复拆装造成孔边松动。整机几何关于中心对称,质量分布容易配平,电机转动产生的振动可通过对称布局相互抵消一部分。对于三维建模和结构选型人员而言,该模型完整呈现了从小型飞行器总体布局、动力安装接口、板材镂空减重到航电堆叠空间的典型处理方式,可作为竞速类多旋翼机架结构设计与装配干涉检查的参考对象。
