航空航天复合材料加工用真空层压工作台

在航空航天复合材料构件的生产环节，大尺寸层压固化作业一直是对工装平台平整度、结构刚性要求极高的工序，这款长条形桁架式层压工作台，正是针对该类场景的核心承载工装。从实际使用场景来看，这类工作台主要服务于大尺寸碳纤维、玻璃纤维增强复合材料构件的预浸料铺叠、真空袋压成型工序，作业时需要在台面上完成铺层、封装、真空抽气、加热固化全流程，因此台面的平面度、整体结构的抗变形能力、真空通路的集成度直接决定了最终成型构件的尺寸精度与内部质量。

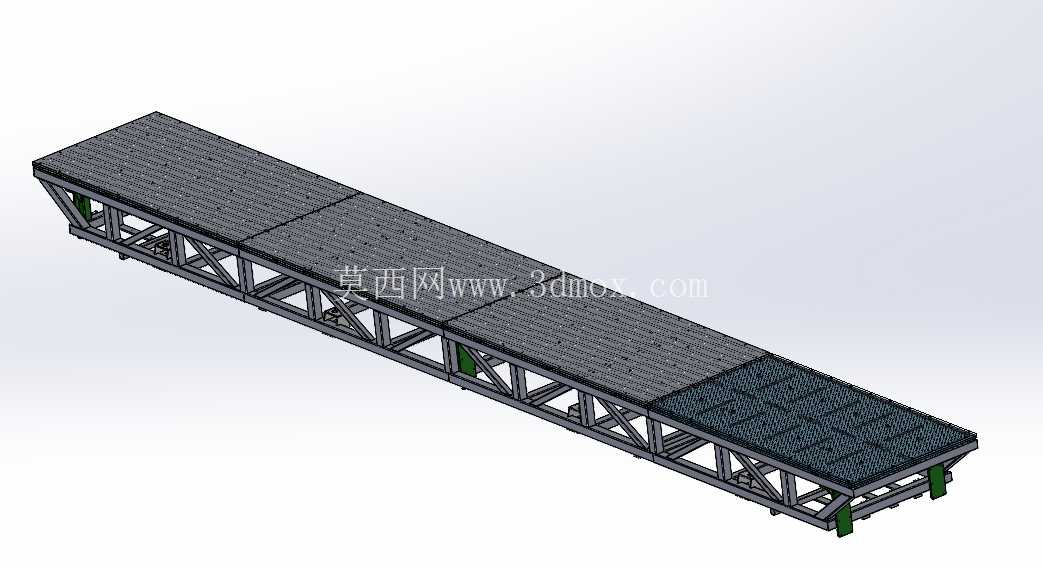

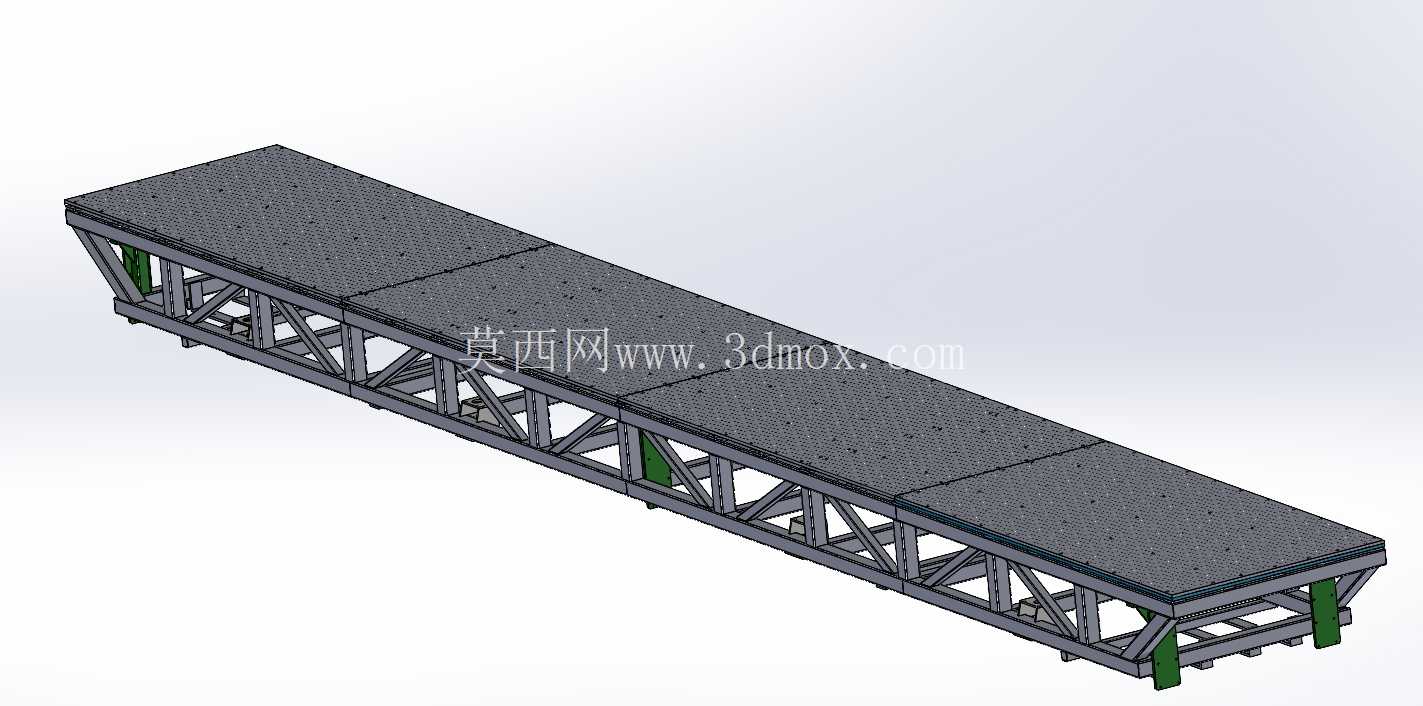

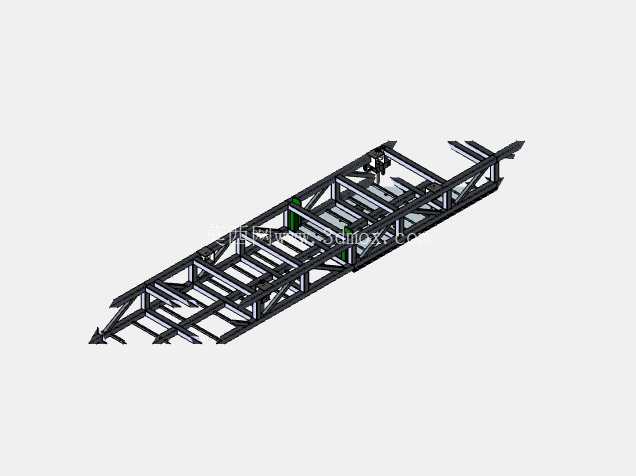

从结构设计思路来看，这款工作台没有采用传统厚重的铸铁焊接平台结构，而是选择了桁架式主框架设计，在保证整体刚性的前提下大幅降低了工装自重，也减少了长期重载下的蠕变变形风险。主框架采用三角支撑的加固框结构，所有斜向支撑与主横梁的连接节点都做了加强处理，能够抵消铺层施压、真空负压带来的均匀载荷，避免长期使用后出现台面下凹、边角翘曲的问题。台面采用分块式多孔板设计，板面上的高精度穿孔直接连通框架内部集成的真空通道，不需要在台面上额外铺设真空管路，既减少了铺层作业时的管路干涉，也能保证整个台面范围内真空负压的均匀性，避免出现局部压力不足导致的构件分层、含胶量不均问题。

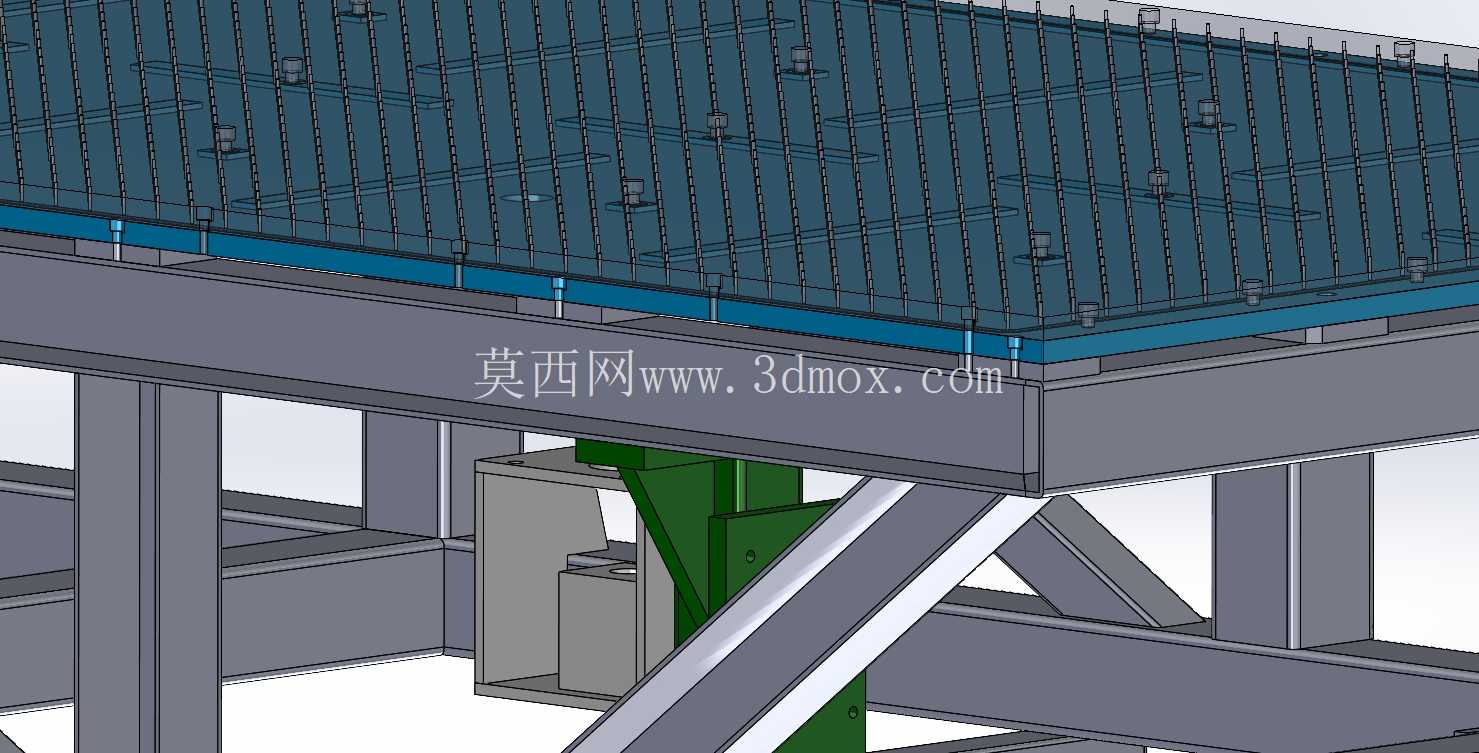

在功能细节设计上，框架上突出的绿色支撑件为精密调平支撑，这类支撑点沿框架长度方向等距分布，安装时可以通过调整每个支撑点的高度，将整个台面的平面度控制在复合材料成型要求的公差范围内，即使是安装地面存在一定的平整度误差，也能通过逐点调平满足作业要求，不需要额外做高精度的设备基础，降低了产线搭建的成本。台面的分块设计也兼顾了加工与维护的便利性，单块台面板的尺寸控制在常规加工设备的行程范围内，不需要大型龙门设备即可完成台面孔系的高精度加工，后期如果某一块台面出现划伤、孔道堵塞的问题，也可以单独更换对应板块，不需要整体更换工作台，大幅降低了后期维护成本。

从安装边界与尺寸适配来看，这款工作台为长条形窄幅设计，整体长度适配大尺寸翼面类、舱段类复合材料构件的铺层需求，宽度方向控制在人工铺层作业的舒适操作范围内，操作人员站在工作台两侧即可完成整个幅面的铺层作业，不需要额外搭设踏台。框架底部的支撑结构预留了与地面地脚螺栓连接的安装孔位，安装时只需要按照孔位布局预埋地脚螺栓，调整调平支撑后即可锁紧固定，整体安装流程不需要复杂的调试工序。真空通道的接口设置在框架的端部位置，统一对接车间的真空系统，避免管路从工作台侧面或底部引出影响人员操作与周边设备布局。

在实际使用过程中，这类桁架式层压工作台相比传统的实体平台，还有一个明显的优势就是热变形量更小，在配套加热固化工序时，桁架结构的空气流通性更好，整个台面的温度均匀性更容易控制，不会出现实体平台蓄热导致的局部温度过高、固化速率不一致的问题。同时框架内部预留的空腔也可以根据工艺需求，集成加热管路、温度传感器等组件，不需要额外在台面上加装附属结构，进一步保证了台面的整洁度与作业空间的完整性。对于需要进行小批量多品种复合材料构件生产的车间来说，这款工作台的模块化设计也支持多台拼接使用，可以根据待加工构件的尺寸，灵活组合不同长度的工作台组，满足不同尺寸构件的生产需求，不需要针对特定构件单独定制大型工装，大幅提升了产线的柔性适配能力。
