可倾斜玻璃台面可调式绘图作业台

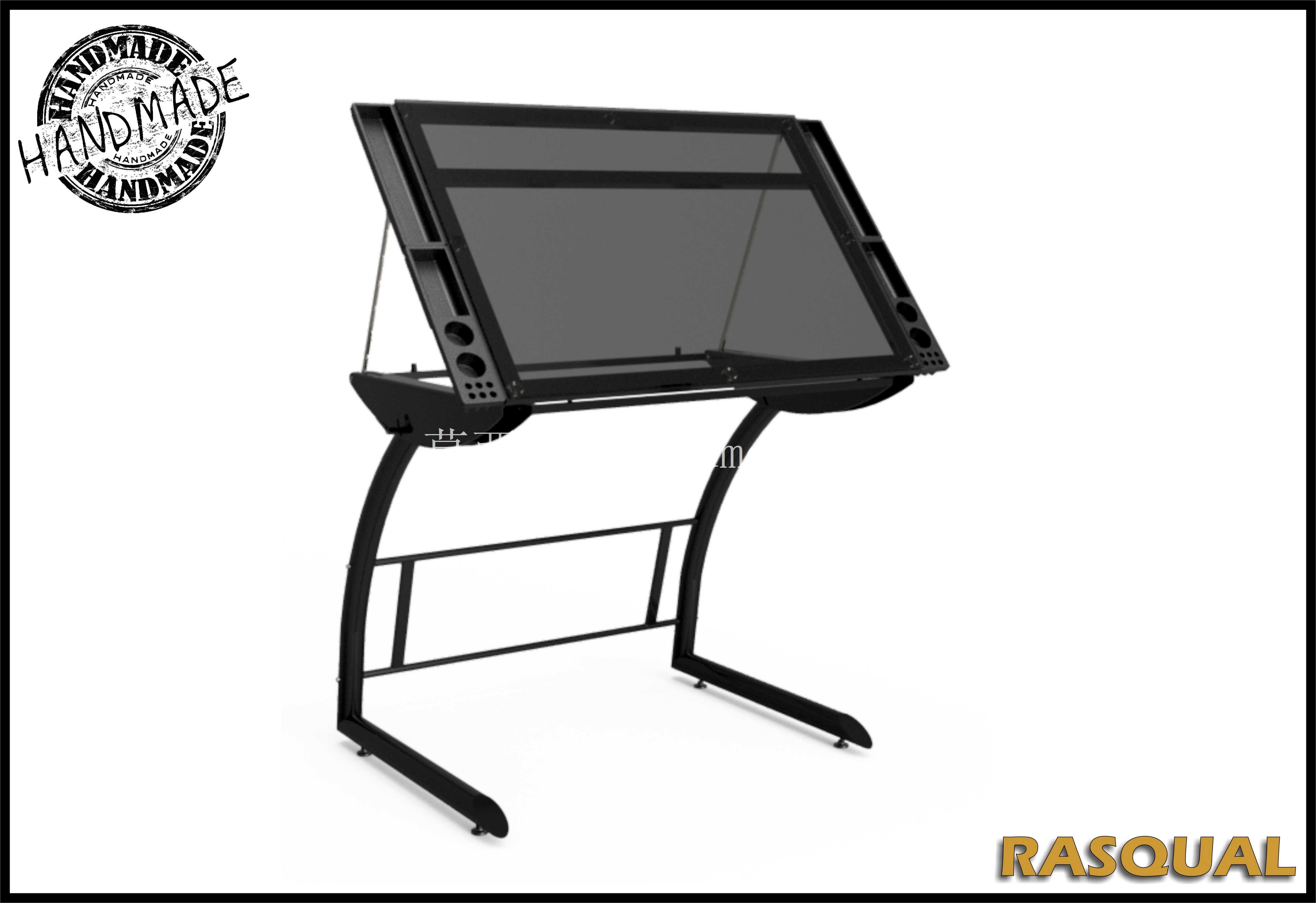

　　这款可调式绘图作业台的设计，核心围绕传统手工制图、设计方案手绘推敲、工程图样草稿绘制的实际作业需求展开，区别于普通水平办公桌，其核心功能是通过台面倾角调节，匹配绘图人员坐姿状态下的视线角度，减少长期伏案低头带来的颈椎负荷，同时避免水平台面下透视变形导致的绘图比例偏差。从结构设计逻辑来看，整体采用C型弯管支撑框架作为主承载结构，底部设置前后两组落地支撑脚，支撑脚末端配置可调防滑垫脚，可适配不同平整度的地面安装场景，安装时无需额外打膨胀螺栓固定，仅依靠自身结构配重即可保持稳定，整体占地边界控制在1200mm*800mm的矩形范围内，常规工作室、设计室的边角空间即可放置，不会占用过多通行面积。

　　台面部分采用钢化磨砂玻璃作为作业面，磨砂质感可避免灯光直射产生的镜面反光，同时玻璃材质的平整度远高于传统木质绘图板，铺放硫酸纸、绘图纸时不会因为板面凹凸出现线条卡顿，玻璃下方预留了背光模块的安装空间，可根据使用需求加装冷光源背光板，在描图、拓印图样时无需额外配置桌面台灯，光线可均匀穿透纸面，大幅降低长时间绘图的视觉疲劳。台面的倾角调节机构采用双侧阻尼支撑杆配合档位锁止结构，调节范围覆盖0度到65度区间，可根据不同绘图姿势调整角度：绘制大幅面工程图时可将台面调至30度左右的倾角，坐姿状态下手臂自然下垂即可触及台面全部绘图区域，无需抬臂操作；进行细节标注、小范围图样修改时可将台面调至接近水平的状态，方便放置三角板、比例尺、绘图笔等工具。台面两侧集成了嵌入式工具收纳槽，槽体根据常用绘图工具的外形做了分区设计，圆柱形槽位可放置绘图铅笔、针管笔、圆规插脚，矩形槽位可放置橡皮、比例尺、擦图片、裁纸刀等小件工具，避免绘图过程中工具从倾斜台面上滑落。框架中部设置了横向脚踏杆，绘图人员落座后可将双脚放置在脚踏杆上，调整坐姿重心，避免长期久坐带来的腰部压力，脚踏杆采用圆管弯折成型，表面做防滑磨砂处理，踩踏时不会打滑。

　　从实际应用场景来看，这类绘图台除了用于传统机械制图、建筑手绘的作业场景外，也可适配动漫原画创作、书法练习、手工皮具裁切、十字绣等需要倾斜作业面的场景，台面的玻璃材质耐刮擦、易清洁，沾染铅笔印、墨渍后仅需用湿抹布擦拭即可清理，不会像木质绘图板一样出现渗污、表面起毛的问题。结构设计时充分考虑了承重需求，主支撑弯管采用2mm壁厚的冷轧钢管弯折成型，焊接部位做了打磨抛圆处理，避免尖锐边角划伤使用者，整体承重可达到80kg以上，即使放置重型绘图仪、大幅面图板、专业绘图显示器也不会出现结构变形。台面的边框采用ABS工程塑料包边，边缘做了R10的圆角处理，倚靠时不会硌伤手臂，同时包边结构将玻璃台面完全嵌合在框架内，避免玻璃受外力冲击出现边角崩裂的问题。安装流程上，整体结构分为支撑框架、台面组件、调节机构三个大模块，出厂时调节机构已预安装在框架上，现场仅需将台面与调节支架通过快拆螺丝连接，调整好阻尼力度即可投入使用，全程无需专业安装工具，单人即可完成组装。

　　在细节设计上，支撑脚的可调垫脚调节行程达到15mm，即使地面存在10mm以内的高度差，也可通过旋转垫脚调整台面水平度，避免绘图时出现台面晃动、工具滚落的问题；台面倾角的锁止机构设置在台面右侧下方，使用者坐在座位上伸手即可触碰，无需起身即可完成角度调整与锁止，操作逻辑符合日常使用习惯。不同于市面上常见的简易绘图板支架，这款作业台的整体结构做了加强设计，框架底部设置了横向连接杆，将前后支撑脚连为整体，避免使用过程中框架出现侧向晃动，即使在台面上施加较大的绘图压力，比如使用直线笔绘制粗实线、用裁纸刀裁切厚纸板时，台面也不会出现偏移、晃动，保证绘图线条的平直度与裁切精度。
