树莓派3B开发板精细三维建模作品

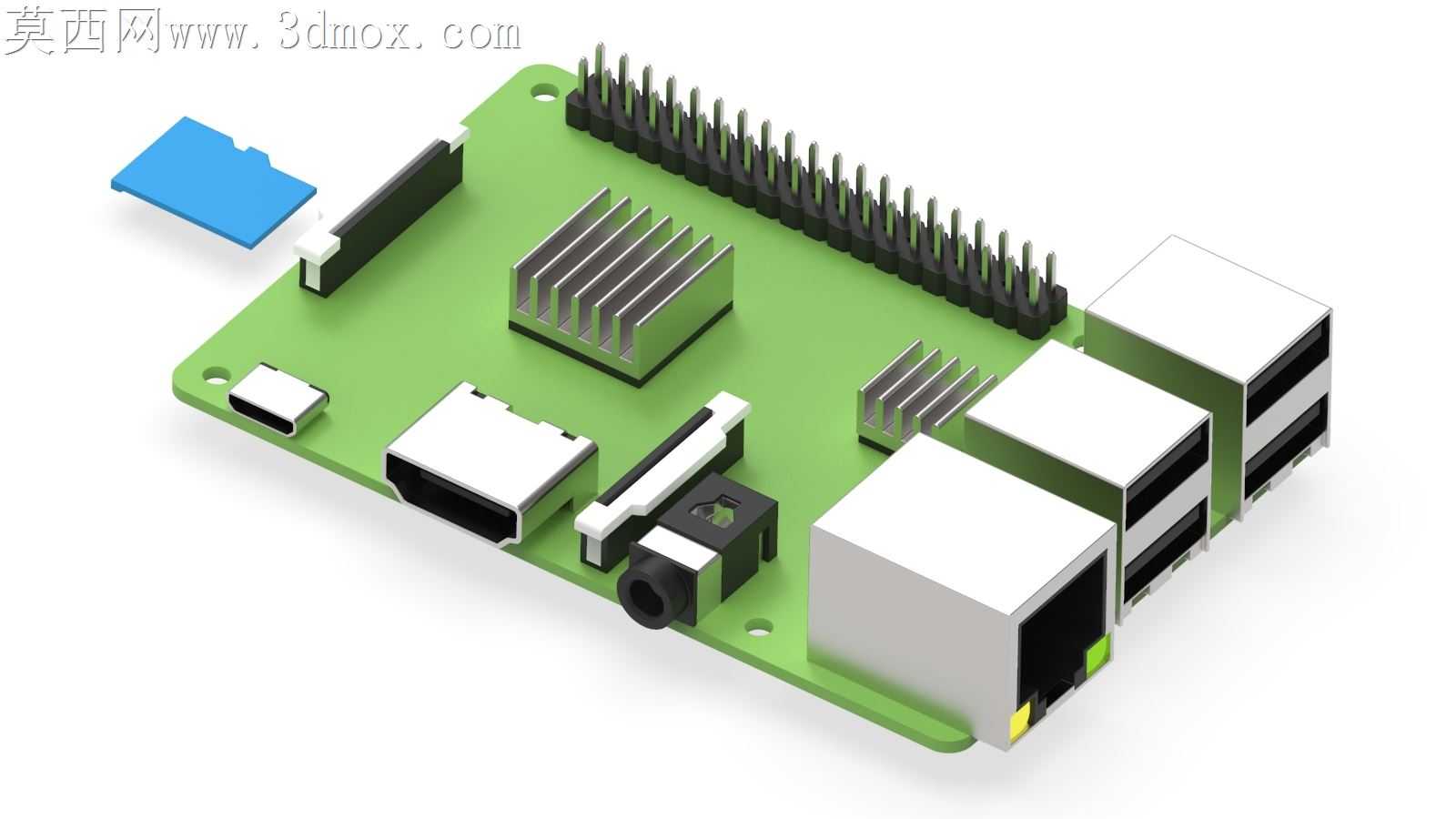

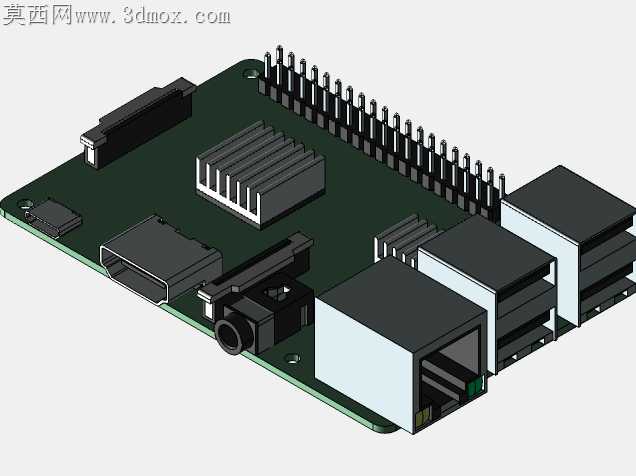

本作品为树莓派3B微型控制器开发板的三维建模成果，建模过程基于官方公开的产品蓝图开展，同时结合实物的实际井径测量数据完成尺寸校准，过程中对部分非公开细节做了合理的工程化推演，确保模型整体比例、接口位置、元件布局与真实产品高度一致。建模阶段首先完成PCB基板的主体轮廓搭建，精准还原基板的边角弧度、定位开孔位置与尺寸，再逐一排布板载的各类接口与元件：包含板侧的USB接口、以太网接口、HDMI输出接口、3.5mm音频接口、Micro USB供电接口，以及板边的双排GPIO排针，所有接口的外形尺寸、插接方向、相邻间距均严格参照实物参数设置。针对板上的核心元件，分别完成了主控芯片配套的两款散热片建模，还原散热片的鳍片结构、厚度与安装位置，同时对板载的电容、接口座、卡扣等细小元件做了精细化的结构还原，避免过度简化导致的结构失真。材质与渲染阶段，为PCB基板设置了符合实物的哑光绿色PCB材质，接口部分根据材质差异分别设置白色哑光塑料、黑色哑光塑料、金属弹片等不同材质属性，散热片采用银灰色金属质感材质，GPIO排针区分黑色塑料基座与银色金属针脚的材质差异，SD卡配件还原蓝色塑料外壳的质感，通过材质参数的调整区分不同元件的表面粗糙度、反光特性，让渲染效果更贴近真实硬件的视觉表现。建模过程中针对细节表现做了多轮优化，2019年4月的版本更新中为板卡添加了双散热片的结构配置，还原当前市售版本的常见配件搭配，2019年5月的更新进一步细化了董事会区域的细节表现，补充了细小元件的结构特征，使用者可根据自身需求删除不需要的附加配件，适配不同的使用场景。整个模型完整还原了树莓派3B开发板的整体结构与元件布局，可用于硬件教学演示、产品结构展示、3D打印外壳适配参考、嵌入式项目可视化演示等多种场景，模型结构分层清晰，各元件为独立建模单元，便于后续的编辑调整。
