树莓派160度广角摄像头模组结构设计

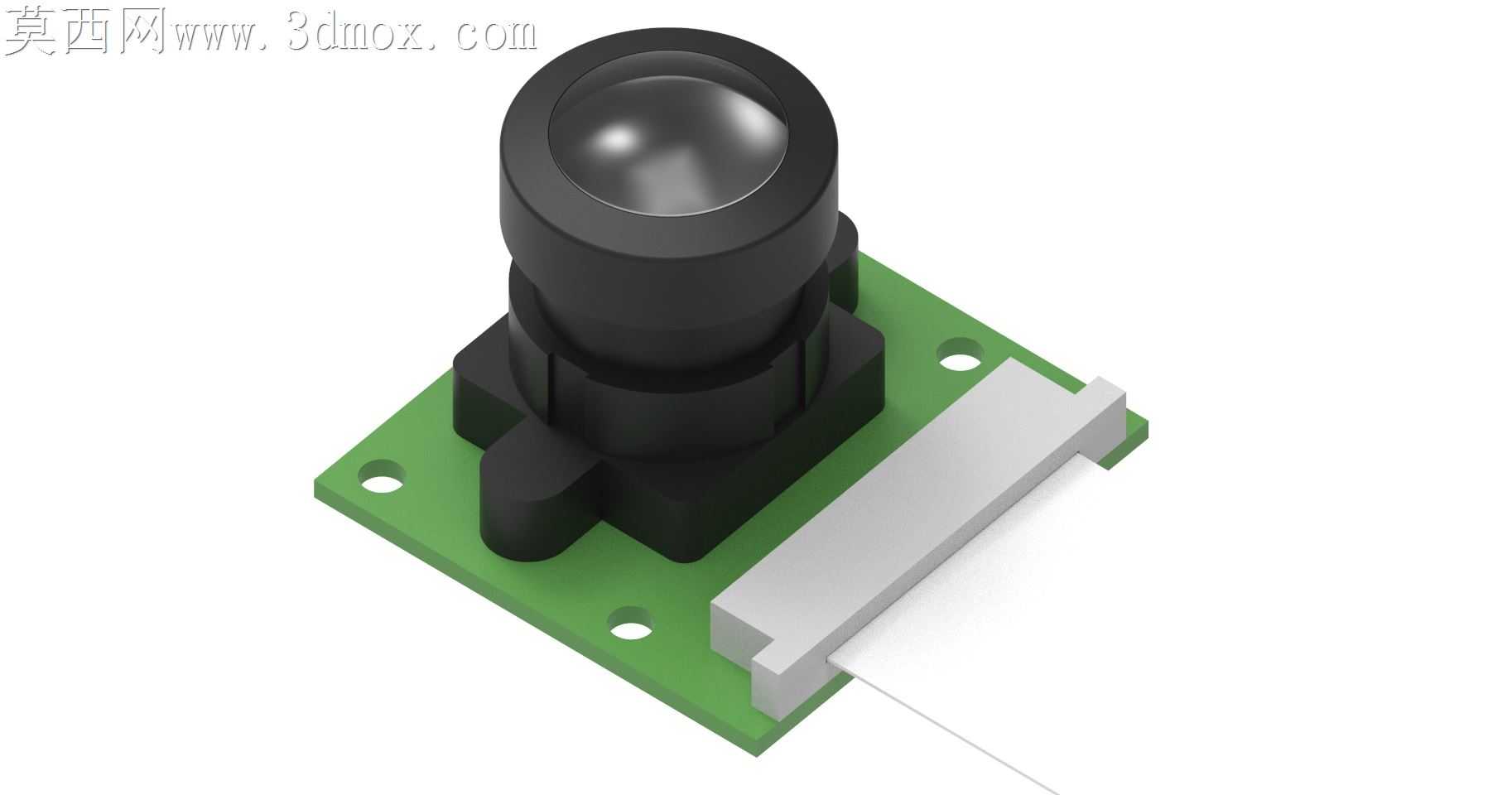

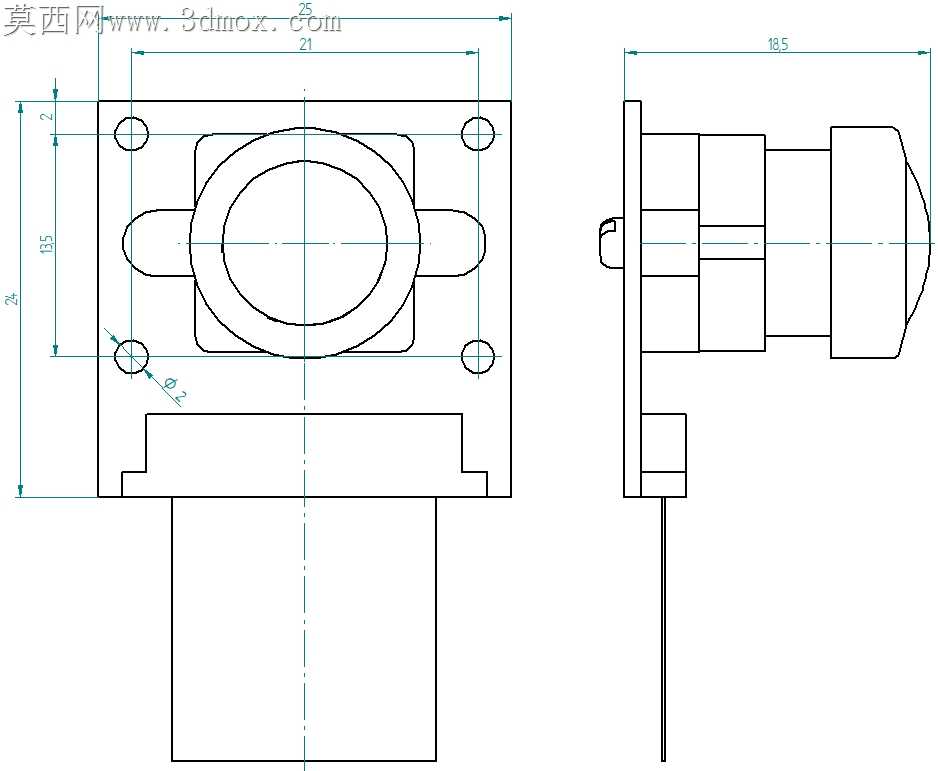

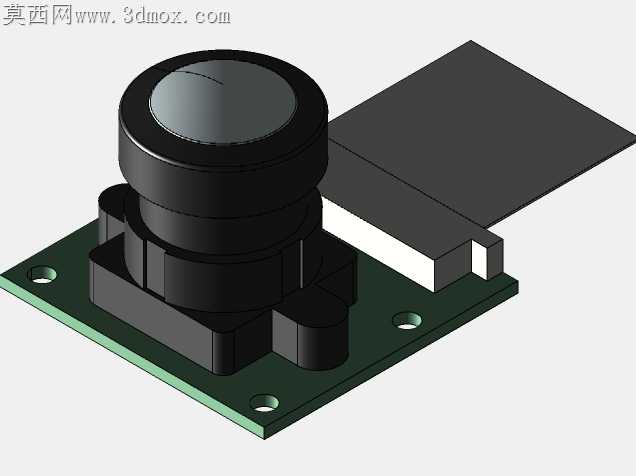

本作品为适配树莓派开发板的160度广角摄像头模组三维模型，建模过程采用参数化设计思路完成全结构还原，首先基于实物测绘尺寸搭建核心光学镜头组件，镜头部分采用多层阶梯式圆柱结构建模，逐层还原镜头的调焦限位结构、镜筒卡扣位与前端光学镜片安装槽，镜片部分通过曲面建模拟合广角镜头的凸面光学曲率，还原160度大视场角对应的镜头外形特征。建模过程中对PCB载板部分做了精准的结构还原，按照实际PCB板厚创建绿色基材实体，精准定位四个安装固定孔的孔位与孔径，还原板边的定位缺口与元器件避让槽，同时对板载的FPC排线连接器做了细节建模，还原连接器的插拔导向槽、金属压片结构与排线引出位的限位结构，确保模型可直接用于结构装配验证。材质渲染阶段针对不同部件做了差异化材质区分，镜筒部分采用哑光黑色工程塑料材质，添加细微的磨砂颗粒质感还原注塑件表面特征，镜片部分采用高透光玻璃材质，添加轻微的环境反射与折射效果模拟光学镜片的通透质感，PCB板采用阻焊绿油材质，表面添加细微的线路纹理与焊盘光泽效果，FPC连接器采用亮银色金属与白色塑胶组合材质，还原接插件的真实视觉效果。结构设计上充分考虑了模组的装配合理性，镜头与PCB板的连接卡扣位做了干涉检查，安装孔位预留了标准M2螺丝的装配间隙，FPC排线的引出方向做了避让设计，避免与树莓派主板上的其他元器件产生结构冲突，整体模型装配公差控制在0.1mm以内，可直接用于3D打印定制外壳、结构适配验证或者嵌入式视觉项目的结构选型参考，建模过程中对所有圆角、拔模斜度都做了还原，符合注塑生产的工艺特征，没有出现非设计性的尖锐棱角与结构破面。
