隐身歼击机气动布局实体结构设计

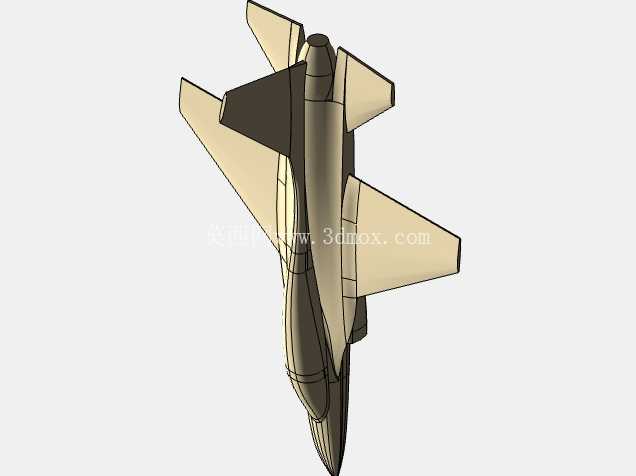

从结构设计角度看，该隐身歼击机的实体建模完全围绕高机动飞行、低可探测性需求展开，整机采用翼身融合升力体布局，机身与机翼之间采用大曲率顺滑过渡，没有传统战机的明显机翼机身分界，这种设计一方面能大幅降低雷达反射截面积，另一方面可以在跨音速、超音速飞行阶段提升整机升阻比，减少飞行阻力带来的燃油损耗。整机的气动面设计经过多轮迭代，外倾双垂尾布置在机身尾部两侧，垂尾向外倾斜一定角度，既可以规避正面入射雷达波的镜面反射，又能在大迎角飞行状态下避开机身前部产生的气流紊乱区，保证航向操纵效率；全动水平尾翼布置在机翼后缘延长线位置，与机翼后缘掠角保持平行，这种平行设计原则是隐身飞行器的核心设计逻辑，能将雷达反射波集中到几个非关键方向，同时全动平尾的操纵效率远高于传统安定面加升降舵的结构，在超音速飞行阶段仍能提供足够的俯仰操纵力矩，满足高机动动作的操纵需求。

在实际应用场景中，这类战机承担制空权争夺、纵深目标突防、对地精确打击等任务，因此结构设计上必须兼顾高速飞行的结构强度与低速起降的升力要求。机翼采用中等后掠角切尖三角翼构型，机翼前缘后掠角经过优化，兼顾亚音速巡航效率与超音速冲刺能力，机翼前缘与后缘的掠角分别与平尾前后缘、垂尾前后缘保持平行，全机所有气动边缘的反射波方向被严格控制，避免出现强散射源。机身截面采用近似菱形的设计，机身侧面从进气道位置开始向内倾斜，同样遵循隐身设计的边缘平行原则，进气道采用两侧布置的S弯结构，从正面无法直接看到发动机压气机叶片，避免了高速旋转叶片形成的强雷达反射源，同时S弯进气道能对进入发动机的气流进行预整流，降低大迎角状态下的进气畸变率，保证发动机在复杂机动状态下的稳定工作。

从安装边界与尺寸匹配角度看，整机的重心设计严格落在机翼平均气动弦长的指定范围内，保证不同挂载状态下的纵向静稳定度处于合理区间，既不会因为静稳定度过高导致操纵响应迟钝，也不会因为静不稳定度过大增加飞控系统的调节负担。机身内部预留了足够的设备安装空间，从前到后依次为雷达舱、座舱、航电设备舱、主燃油舱、发动机舱、尾喷管结构，各舱段之间的分隔采用加强框结构传递载荷，主起落架舱布置在机翼与机身连接的翼根位置，起落架收放路径与周边结构完全避让，收放过程中不会与周边管路、设备产生干涉。座舱盖采用整体式水泡形设计，既可以为飞行员提供全向良好视野，又通过镀膜处理降低座舱空腔结构的雷达反射，座舱盖与机身连接处采用锯齿形接缝设计，进一步减少接缝处的雷达绕射。

在结构细节设计上，全机的蒙皮分块都采用锯齿形接缝设计，所有口盖、维护舱门的边缘都与整机气动边缘保持平行，避免出现垂直于雷达入射方向的直边结构。尾喷管采用窄间距二元矢量喷管构型，喷管上下调节板可以上下偏转提供矢量推力，进一步提升战机的过失速机动能力，同时喷管与后机身的过渡采用顺滑修型，减少尾部的气流分离，降低尾部阻力与红外辐射特征。机翼下预留了内置弹舱的安装空间，弹舱门采用锯齿边缘设计，舱门关闭时与机身外表面完全齐平，不会破坏整机的气动连续性与隐身性能，弹舱内部的挂点布局可以兼顾空空导弹、精确制导炸弹的挂载需求，挂点之间的间距经过严格核算，避免武器投放时与机身结构、相邻挂点的武器产生干涉。

建模过程中对全机的气动面曲率进行了连续检查，保证所有曲面的G2连续性，避免曲面出现褶皱、曲率突变的问题，这些曲率突变不仅会在实际飞行中产生额外的寄生阻力，还可能成为雷达反射的强散射源。机身的长细比经过优化，在保证内部设备安装空间的前提下尽可能减小机身最大截面面积，降低超音速飞行时的波阻，适配超音速巡航的飞行需求。各操纵面的偏转角度范围按照实际飞行包线设置，平尾、垂尾、副翼的偏转极限都预留了足够的操纵余量，保证在极端飞行状态下仍有足够的操纵权限。
