隐身战斗机外形曲面结构三维数模

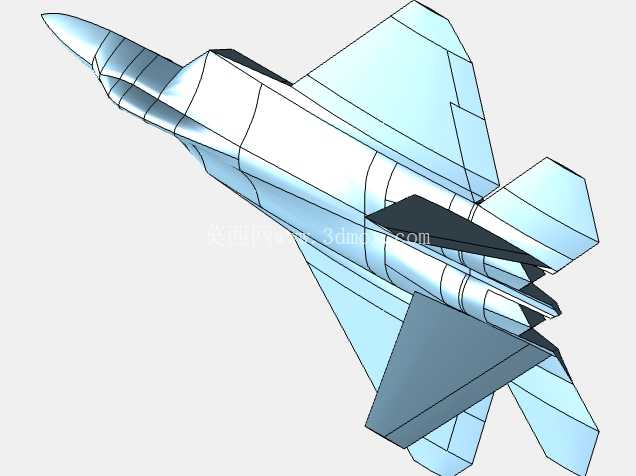

　　该三维数模完整还原了双发重型隐身制空战斗机的整机气动外形结构，建模过程严格遵循现代隐身战机的气动设计逻辑，整机曲面连续顺滑，无破面、重叠面等几何错误，可直接用于气动仿真前处理、航空科普教具开发、影视动画素材制作等场景。从实际工程应用角度看，这类整机外形数模在航空装备预研阶段，可用于快速验证不同气动布局的升阻比特性、雷达散射截面基础测算，也能作为航模设计的基准参考，帮助航模开发者快速匹配整机重心位置、舵面偏转角度范围，省去从零开始测绘真机外形的大量时间。数模采用实体建模方式构建，整机各部件边界清晰，机头棱线、进气道唇口、机翼边条、垂尾前缘等关键气动特征均做了准确还原，没有过度简化关键曲面过渡区域。

　　机头部分采用菱形截面棱边设计，棱边从雷达罩尖端一直延伸到座舱后侧，与进气道上沿边条自然衔接，这种设计一方面可以将雷达波集中散射到几个非威胁方向，降低正面雷达反射截面积，另一方面棱边产生的脱体涡可以在大迎角飞行状态下为机翼提供额外的涡升力，提升战机的大迎角机动性能。进气道采用了无附面层隔道的 caret 进气道构型，进气道唇口与机身侧面完全融合，没有传统进气道的附面层隔道缝隙，既降低了正面雷达反射特征，也减少了迎风阻力，数模中准确还原了进气道斜切唇口的角度，以及进气道内部S型弯道的整体走向，能够直观展示这类进气道如何遮蔽发动机压气机叶片，避免雷达波直接照射高速旋转的叶片形成强反射源。

　　主机翼采用梯形翼设计，前缘后掠角、后缘前掠角均符合该型战机的公开气动参数，机翼与机身采用翼身融合过渡，整个翼身融合面的曲面曲率连续，没有明显的折线棱角，这种设计可以让整机浸润面积更小，摩擦阻力更低，同时翼身融合形成的内部空间可以布置更多燃油，提升战机的作战半径。平尾和垂尾均采用全动式设计，数模中预留了舵面偏转的转动基准轴位置，平尾转轴位置与机翼后梁承力位置对应，垂尾采用外倾设计，外倾角度既可以避免垂尾与平尾形成直角反射腔，降低侧向雷达反射特征，也能在大侧滑角飞行状态下提供足够的航向稳定性。整机的尾喷管部分采用了二元矢量喷管的简化构型，喷管上下调节板与后机身尾部曲面自然衔接，没有突出的结构棱角，既降低了尾部的雷达反射特征，也能通过调节板的偏转改变喷流方向，为战机提供额外的俯仰操纵力矩，提升过失速机动能力。从安装边界来看，数模整机的长宽高比例严格按照真机尺寸等比例缩放，各气动舵面的偏转间隙预留合理，不会出现舵面偏转时与机身、其他舵面发生干涉的问题，机翼下表面预留了武器挂点的基准位置，内置弹舱的舱门轮廓也做了清晰标识，能够直观展示隐身战机武器内置的布局特点。

　　在实际使用中，这类数模导入仿真软件后，可以快速划分面网格，开展不同飞行速度、迎角下的外流场仿真计算，验证整机升力系数、阻力系数、俯仰力矩系数等关键气动参数是否符合设计预期；在航模制作场景中，可直接从数模中导出各部件的截面轮廓线，用于激光切割泡沫、3D打印结构件，大幅缩短航模的开发周期；在航空科普场景中，可基于该数模制作剖视模型、3D打印教具，直观展示隐身战机的气动布局特点和结构设计逻辑。建模过程中对所有曲面都做了曲率检查，确保相邻曲面之间的G2连续，避免出现曲面凹陷、凸起等问题，整机实体可直接进行布尔运算，方便后续修改局部结构、添加内部设备细节，不需要重新修复几何错误。
