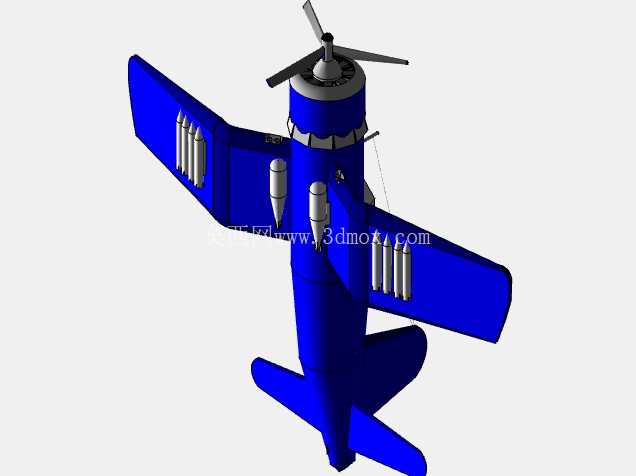

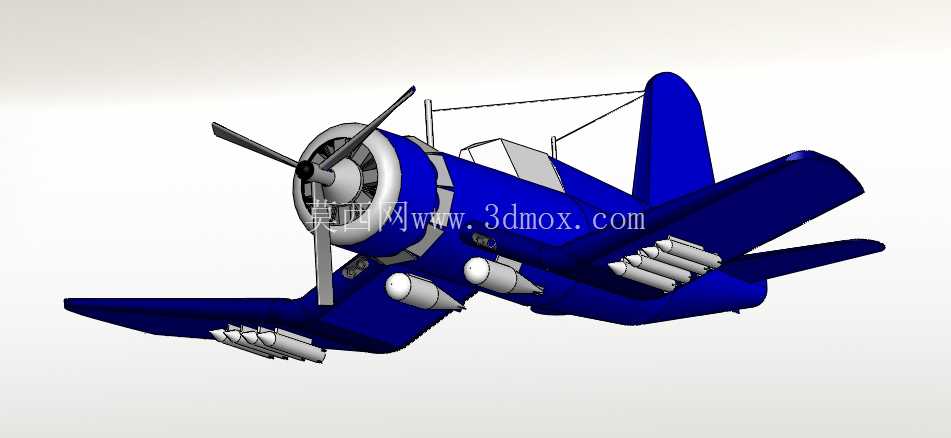

沃特F4海盗舰载战斗机零件结构

本次呈现的沃特F4海盗舰载机零件结构，核心围绕舰载作战场景的实际使用需求展开设计还原。作为二战时期列装的主力舰载战斗机，该机型最初的设计定位是兼顾舰队防空、对海突击与护航任务，因此在结构设计上需要同时满足航母甲板起降的严苛边界限制、海上高盐高湿环境的结构耐候要求，以及大载荷机动下的结构强度冗余。

从外形尺寸与安装边界来看，该机型为适配航母升降机与甲板系留需求，机翼采用可折叠设计，折叠后单侧翼展控制在航母升降机的允许尺寸范围内，避免占用过多甲板调度空间；机身长度匹配航母弹射器的行程限制，尾轮与尾钩的安装位置经过反复校准，确保着舰时尾钩能准确勾住拦阻索，同时避免尾轮触碰拦阻索引发弹跳。螺旋桨采用大直径三叶变距结构，在保证低速起降拉力的同时，兼顾高速巡航时的推进效率，桨尖与甲板的安全距离经过严格核算，避免起降过程中桨叶刮擦甲板。

产品功能特性上，机身前部的星形发动机舱采用环形整流罩设计，既可以降低飞行阻力，也能引导冷却气流均匀流经发动机散热片，解决大马力星形发动机低空大工况下的散热问题；机翼下方设置的多组挂架，可根据任务需求挂载航空炸弹、火箭弹或者副油箱，挂架的安装接口采用标准化快拆设计，地勤人员可在短时间内完成弹药换装，提升甲板作业效率。座舱位置的框架结构采用加强筋设计，在保证飞行员视野的同时，能够承受着舰时的巨大冲击载荷，避免结构变形影响座舱盖开启与弹射逃生通道。起落架采用后三点式布局，主起落架安装在机翼根部，减震支柱行程较长，可吸收着舰时的垂直冲击载荷，尾轮采用可转向设计，方便甲板低速滑行时的方向控制。

设计思路层面，该机型的倒海鸥翼布局是核心设计亮点，这种布局既可以缩短主起落架的长度，降低起落架结构重量，同时能让机翼与机身的连接位置避开翼根气流干扰，提升大迎角飞行时的操纵效率，解决早期舰载机着舰时视野差、操纵响应滞后的问题。机身内部的油箱采用自密封结构，安装位置避开了主要承力框架与敌方火力容易命中的区域，在被小口径弹药击中时可自动封堵漏油点，提升战场生存能力。机翼上的副翼与襟翼采用分段式设计，襟翼在起降阶段可下放至大角度，提升低速升力，降低着舰速度，副翼则在高速机动时提供足够的滚转力矩，保证空战机动时的响应速度。

从实际应用场景来看，还原该机型的零件结构，一方面可用于航空史研究中的结构复原验证，通过三维建模梳理各零件的装配关系，还原当时舰载机的设计逻辑与工程取舍；另一方面可作为航空科普教具的结构原型，拆解展示各系统的工作原理，帮助学习者理解舰载机在航母运作场景下的特殊设计要求。建模过程中对各零件的配合公差进行了还原，比如机翼折叠机构的转轴配合间隙、发动机架与机身的连接螺栓孔位、操纵钢索的走向与固定点位置，都严格参照实机的结构逻辑进行搭建，确保装配后各活动部件可实现对应动作，不存在结构干涉问题。针对海上使用场景，机身蒙皮的接缝位置、口盖的密封结构都做了细节还原，体现出舰载机与陆基飞机在结构设计上的核心差异，即所有外露口盖都需要设置密封胶条安装槽，避免海上盐雾进入机身内部腐蚀结构件与机载设备。
