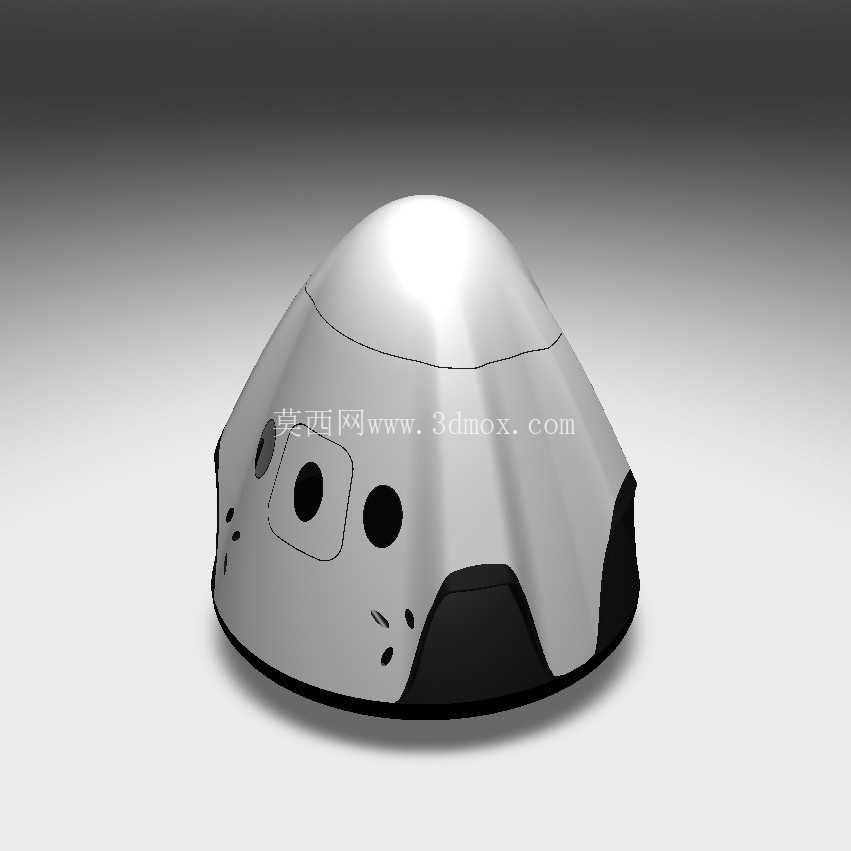

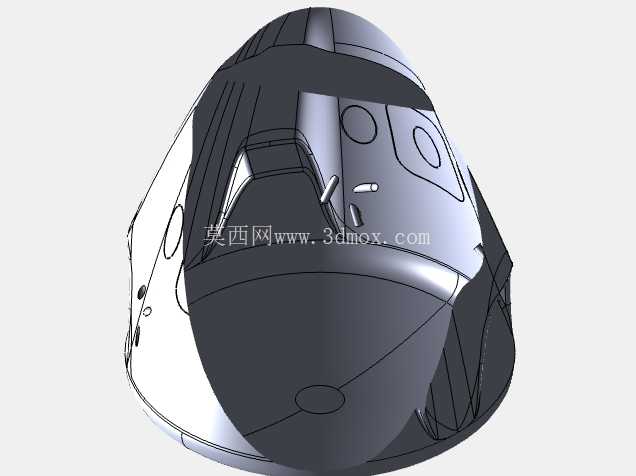

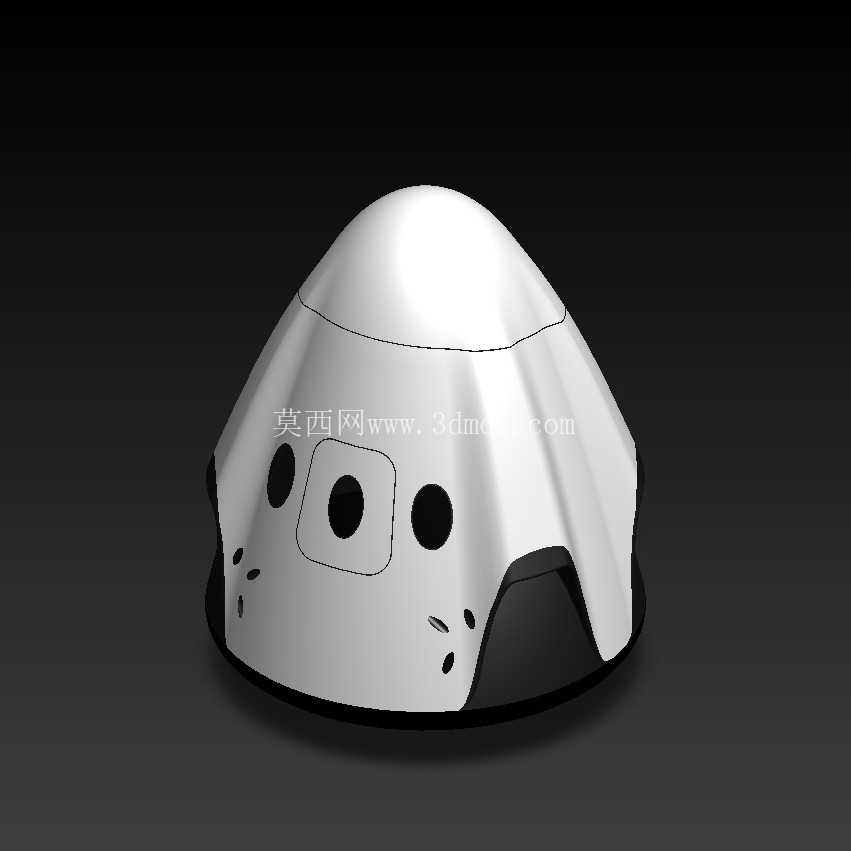

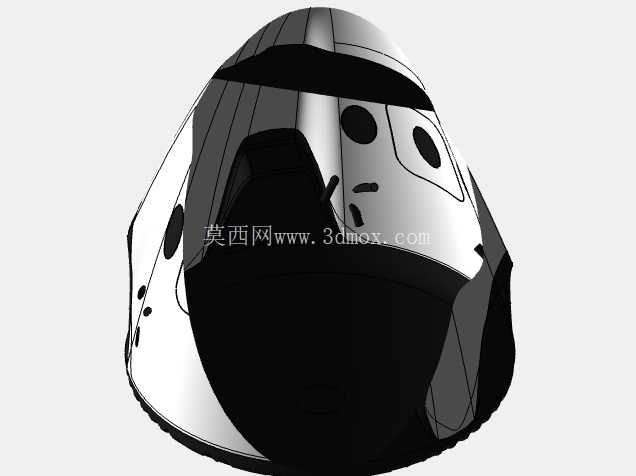

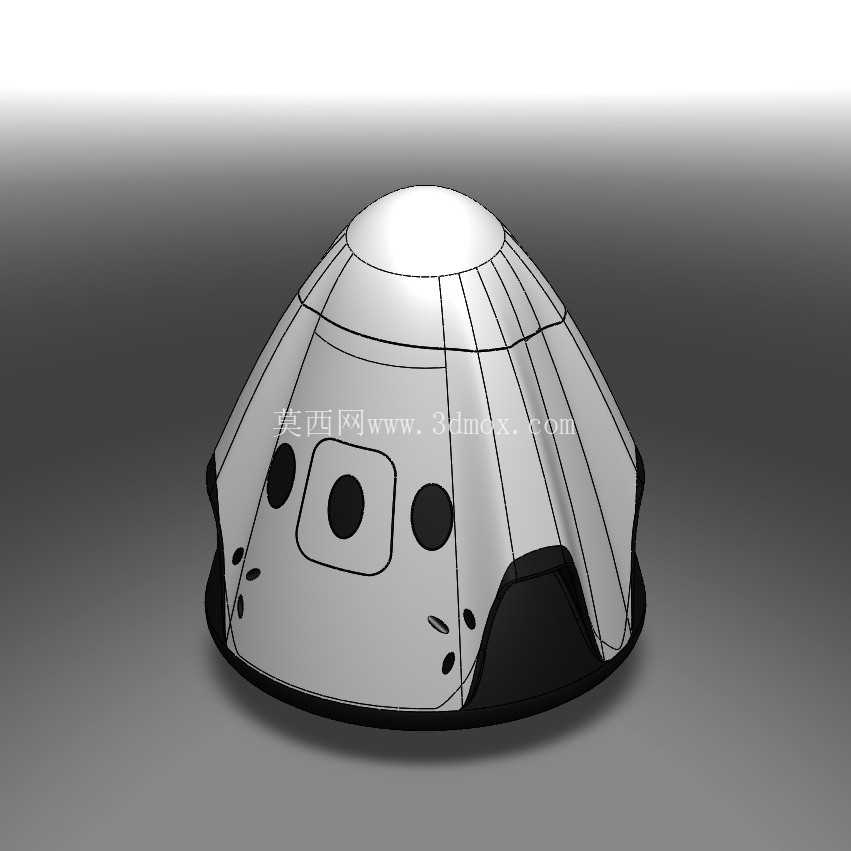

SpaceX载人龙飞船返回舱结构三维建模

本次建模的载人龙飞船返回舱结构，核心服务于近地轨道载人天地往返任务场景，覆盖空间站人员轮换、近地轨道科研试验搭载、应急轨道返回救援等核心应用场景，是当前商业载人航天领域的核心载具结构方案。从实际用途来看，该结构需要同时满足上升段大气层内气动整流、轨道段在轨驻留防护、返回段再入大气层热防护、着陆段冲击缓冲等多阶段的工况要求，是整个载人飞行任务中唯一全程承载航天员的核心结构段。

从功能特性层面拆解，该返回舱结构采用钝头体气动布局设计，大底迎风面的钝形构型能够在再入过程中最大化形成脱体激波，将大部分再入摩擦热量阻隔在舱体结构之外，减少热防护系统的热流承载压力。舱体周向均匀布置的多组开孔结构，分别对应姿控发动机喷口安装位、观察舷窗安装位、传感器探测窗口、对接机构观察孔位等不同功能接口，所有开孔位置均做了局部结构加厚处理，避免开孔造成的应力集中影响舱体整体结构强度。舱体侧壁的曲面过渡设计，兼顾了气动减阻与内部容积最大化的需求，在保证气动外形符合再入飞行要求的前提下，尽可能拓展舱内航天员活动空间与设备安装空间。

设计思路上，整个舱体结构采用分区域承载的设计逻辑，底部大底区域为主要承力结构，承担再入过程中的最大气动载荷与着陆冲击载荷，采用多层复合结构的安装接口预留，可适配不同密度的防热层材料安装；侧壁区域为次承力结构，集成了各类设备安装支座、线缆走线通道、生命保障系统管路固定位，在建模过程中所有曲面均做了G2连续过渡处理，避免曲面突变造成的气动热局部集中，同时也为后续的结构仿真、热流仿真提供了无破面的几何基础。顶部对接面区域设置了标准化的对接机构安装法兰，可适配国际通用的对接机构接口，满足与空间站节点舱的自主对接需求，法兰平面的平面度公差在建模时按航天结构件常规要求做了基准约束，保证后续加工装配时的对接精度。

从外形尺寸与安装边界来看，该返回舱最大外径约4米，整体高度约3.1米，底部钝头曲率半径经过多轮气动仿真优化，能够在再入过程中保持稳定的配平攻角，避免出现翻滚等危险工况。舱体底部的防热层安装边界预留了100mm的厚度空间，可填充低密度烧蚀防热材料，侧壁区域的防热层安装边界预留40mm厚度空间，满足不同区域热流密度差异下的材料厚度需求。所有舷窗开孔的安装座均设置了双层密封槽结构，预留了密封圈安装空间，保证在轨飞行阶段的舱体密封性，避免出现泄压风险。姿控发动机喷口的安装位均设置了15度的安装倾角，能够在不同姿态调整需求下提供各个方向的控制力矩，保证返回舱在再入过程中的姿态可控。舱体底部的着陆缓冲机构安装接口，均匀分布在大底边缘的四个象限位置，每个安装位均做了局部加强筋设计，能够承受着陆瞬间的冲击载荷，避免结构变形侵入舱内航天员活动空间。

在建模过程中，所有曲面均采用参数化建模逻辑构建，关键曲率参数、开孔位置、安装接口尺寸均可根据后续仿真结果快速调整，无需重新构建整体曲面，大幅提升后续结构迭代的效率。模型的所有壁厚均按实际航天结构的等强度设计原则做了差异化设置，高载荷区域壁厚适当增加，低载荷区域在保证强度的前提下适当减薄，尽可能降低舱体结构重量，提升运载效率。
