SpaceX龙飞船载人太空舱结构设计

　　该载人太空舱作为天地往返运输系统的核心载人载体，主要承担近地轨道空间站人员接送、在轨应急返回、少量科研载荷搭载的核心功能，整体结构设计围绕再入大气层阶段的气动热防护、着陆冲击缓冲、在轨密封承压三大核心工况展开，没有多余的装饰性结构，每一处曲面弧度、开孔位置、局部加厚区域都对应明确的工程需求。从气动布局来看，舱体采用钝头锥面结合大曲率圆弧端头的外形，这种构型不是为了视觉流畅，而是在再入过程中能够在舱体前方形成稳定的脱体激波，把绝大多数气动加热的能量阻隔在激波层之外，避免舱体结构直接承受超高温气流冲刷，锥段的母线斜率经过多轮气动仿真迭代，能够保证再入全程的姿态稳定性，不会出现翻滚导致热防护层朝向偏离的风险。

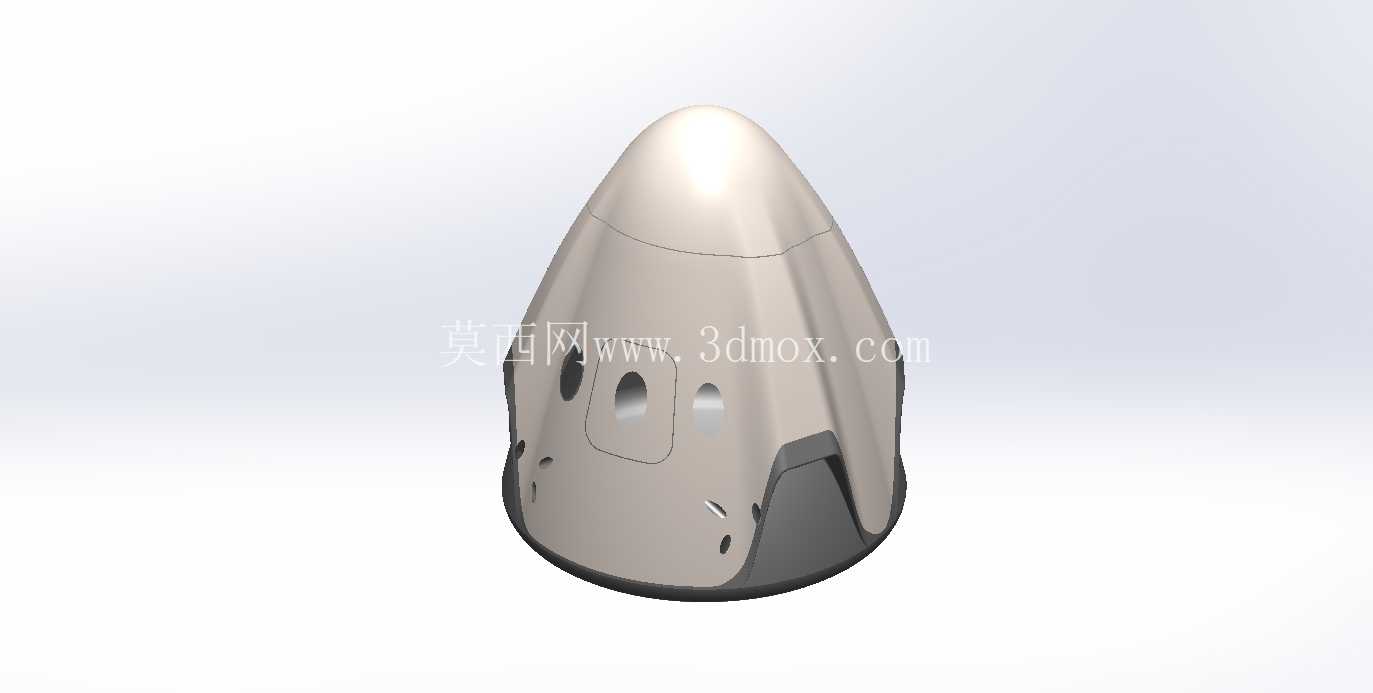

　　舱体表面的几处异形开孔，分别对应姿控喷管安装口、观察窗安装位、舱门对接密封面、传感器走线通道，每个开孔周边都做了局部加厚的凸台结构，一方面是补偿开孔带来的结构强度损失，另一方面是为密封件安装提供足够的压紧平面，保证在轨阶段舱内0.1MPa左右的大气压力下不会出现泄漏，凸台的高度经过精确计算，既不会突出太多打乱气动外形，又能给密封胶圈留出足够的压缩量空间。舱体下部的深色分段结构是着陆缓冲系统的安装区域，这部分结构采用梯度变厚度设计，靠近舱底的位置厚度更大，能够承受着陆瞬间的冲击载荷，同时预留了反推发动机、缓冲气囊的安装接口，接口位置的形位公差要求极高，保证缓冲装置触发时的作用力能够沿着舱体轴线传递，不会出现偏载导致舱体侧翻。

　　从结构建模的逻辑来看，整个舱体采用自顶向下的设计思路，先确定整体气动外形的控制曲面，再拆分热防护层、主承力结构、内部安装支架的层级，曲面之间的连续性达到G2级别，避免曲面拼接处出现应力集中的问题，尤其是锥段和端头圆弧的过渡区域，做了微小的曲率修型，既不影响整体气动效果，又能降低该区域的热流密度峰值。安装边界方面，舱体上端预留了和非密封服务舱的对接法兰，法兰上的连接孔采用均布设计，配合定位销孔保证两舱对接的同轴度，对接面的平面度要求控制在0.1mm以内，保证两舱分离时不会出现卡滞；舱体内部的安装导轨沿着锥段内壁纵向布置，所有内部设备、座椅、生命保障系统都通过标准化接口固定在导轨上，能够根据任务需求快速调整布局，不需要在主承力壁板上额外打孔，避免破坏壁板的结构完整性。

　　实际应用场景中，该舱体结构不仅要满足发射阶段的过载要求，还要承受在轨运行阶段的温度交变、空间粒子辐照，以及返回阶段的气动加热、开伞冲击、着陆撞击等多重极端工况，所以在结构设计时，每一处壁厚的变化、每一个加强筋的布置，都经过了有限元仿真的多工况校核，比如姿控喷管周边的结构，要承受喷管工作时的局部高温和脉冲推力，所以采用了局部耐高温材料嵌件的设计，嵌件和主结构之间采用阶梯面配合，保证热胀冷缩时不会出现结构脱落。观察窗的安装位置经过视线范围仿真验证，能够保证舱内航天员在对接操作时拥有足够的视野，同时观察窗的多层玻璃结构和舱壁之间采用浮动密封设计，允许玻璃和金属结构之间存在微小的热变形差，不会因为温度变化导致密封失效。舱门的密封结构采用双道密封圈设计，两道密封圈之间预留了泄漏检测通道，能够实时监测密封状态，一旦出现微泄漏可以及时报警，舱门的锁紧机构采用多点同步锁紧，保证整个密封面的压紧力均匀，不会出现局部密封不严的问题。整个舱体的外形尺寸匹配运载火箭的整流罩内部包络，最大外径处留有足够的安装间隙，避免发射过程中舱体和整流罩发生碰撞，锥段的长度设计兼顾了内部可用空间和再入气动稳定性，不会因为追求内部空间而拉长锥段导致气动中心后移，影响返回阶段的姿态控制。
