双列排布太阳能光伏板配套安装支架结构

这套光伏安装结构主要面向分布式工商业屋顶、户用庭院光伏以及小型地面离网电站场景设计，核心作用是为晶硅光伏组件提供稳定的支撑固定，同时通过预设的倾角匹配不同纬度地区的太阳高度角，最大化组件表面的太阳辐射接收效率，避免组件因安装角度偏差导致的发电折损。从实际使用场景来看，这类支架结构需要同时应对户外长期的风载、雪载以及组件自身的重力载荷，因此在结构设计阶段就需要兼顾刚性与安装便捷性，避免后期运维过程中出现支架变形、组件隐裂等问题。

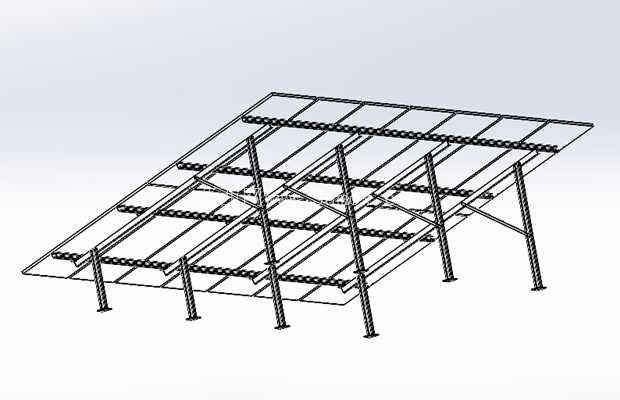

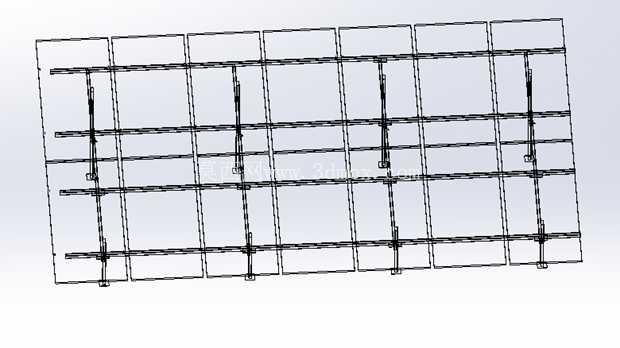

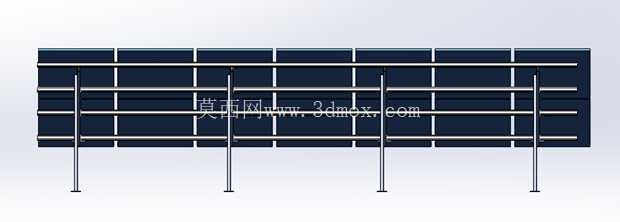

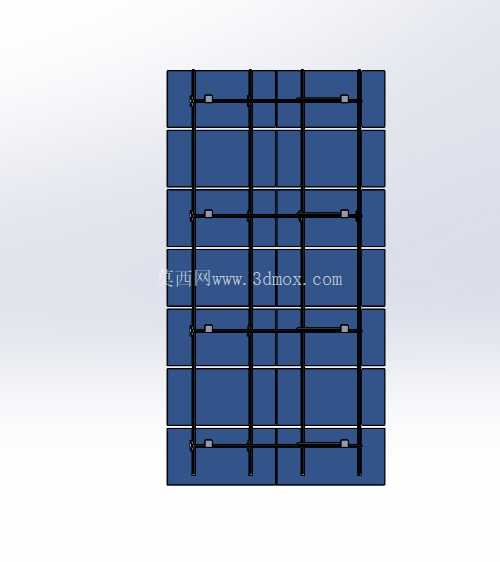

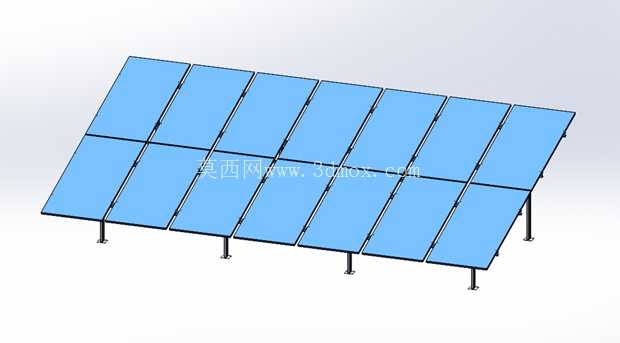

整套结构采用双列横向排布的组件布局，单排可容纳7块标准尺寸晶硅光伏组件，上下两排共14块组件的排布方式，既能够在有限的安装占地面积内提升装机容量，也能合理控制单组支架的跨度，避免横梁跨度过大导致的中部挠度超标。支架的支撑立柱采用等距排布方式，前后排各设置4根支撑立柱，立柱底部预留了与基础连接的安装孔位，可适配混凝土基础配重、膨胀螺栓固定以及地桩锚固等多种基础形式，能够满足不同安装场地的基础施工要求。

从功能特性来看，这套结构的倾角为固定设计，针对中纬度地区的年平均太阳高度角做了优化，不需要额外配置追日转动机构，整体结构的运动部件为零，后期运维过程中不需要对转动关节做润滑、校准等维护工作，大幅降低了全生命周期的运维成本。组件与支架横梁的连接采用标准压块固定方式，压块可适配常规边框厚度的晶硅组件，安装时不需要在组件边框上额外打孔，避免了打孔位置出现边框锈蚀、应力集中等问题，同时压块的可调余量也能抵消组件加工、支架焊接过程中产生的尺寸公差，降低现场安装的对位难度。

设计思路上，整套结构优先考虑了现场装配的便捷性，所有零部件均采用标准化设计，立柱、横梁、斜撑之间的连接均采用螺栓紧固，不需要现场做焊接作业，既能够降低现场施工的动火作业风险，也能提升安装效率，普通施工人员经过简单培训即可完成整组支架的组装作业。结构的受力传递路径经过了优化，组件承受的风载、雪载首先通过压块传递到横向横梁，再通过横梁传递到斜撑与立柱，最终传递到安装基础，每个受力节点的载荷都经过了合理分配，避免出现局部应力集中导致的结构失效。斜撑与立柱、横梁的连接位置设置了长圆孔，能够在小范围内调整安装倾角，适配不同项目的实际倾角需求，不需要重新加工零部件。

安装边界方面，单组支架的横向总宽度适配7块标准组件的横向排布尺寸，纵向深度适配上下两排组件的纵向尺寸，立柱的高度预留了组件下沿距离地面或者屋面的安全间隙，既能够避免组件下沿被地面积雪、屋面杂物遮挡，也能给组件下方的线缆敷设、运维通道留出足够空间。支架的前后排立柱间距经过计算，能够保证在冬至日太阳高度角最低的时候，前排支架不会对后排支架造成阴影遮挡，最大化整场的发电时长。所有金属零部件的连接位置都预留了等电位连接点，方便现场做防雷接地处理，避免雷雨天气下感应雷对组件、逆变器等电气设备造成损坏。

从实际工程应用的角度来看，这类固定倾角的光伏支架结构相比跟踪式支架，虽然在发电效率上略低，但是其结构可靠性更高，成本更低，安装速度更快，非常适合大规模推广应用，尤其是在地形相对平整、用地成本较低的区域，这类支架的综合性价比优势十分明显。结构设计过程中充分考虑了不同地区的载荷差异，横梁、立柱的型材截面选型都预留了足够的安全余量，能够满足大部分地区的风载、雪载设计要求，不需要针对常规项目做额外的结构加强。组件之间的间隙预留了足够的热胀冷缩余量，避免夏季高温时组件边框受热膨胀互相挤压造成变形，同时间隙也能提升组件背面的空气流通效率，降低组件的工作温度，提升发电效率。
