六旋翼火焰轮无人机机架结构设计

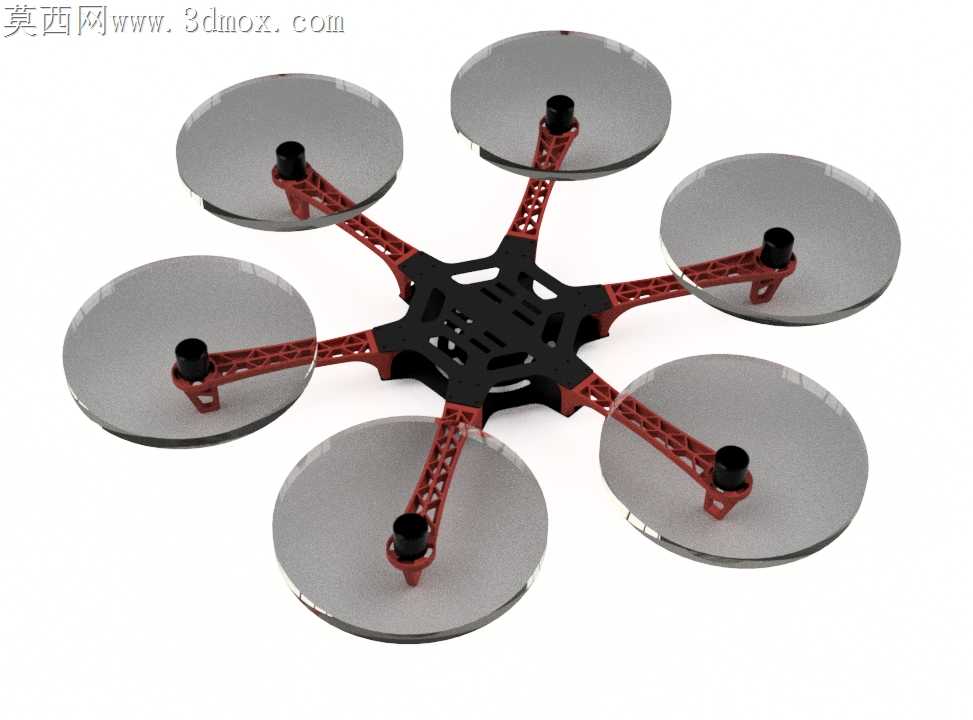

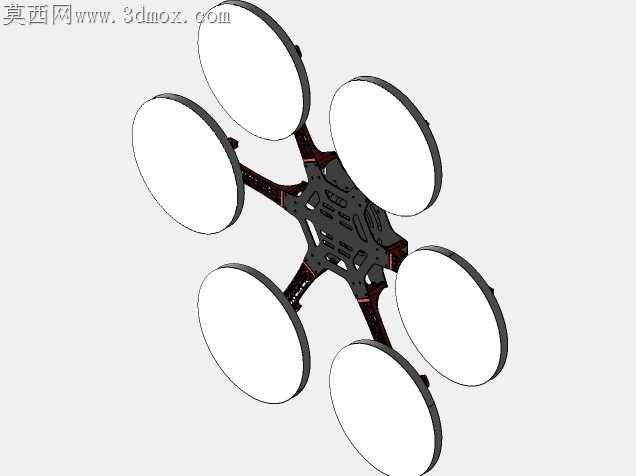

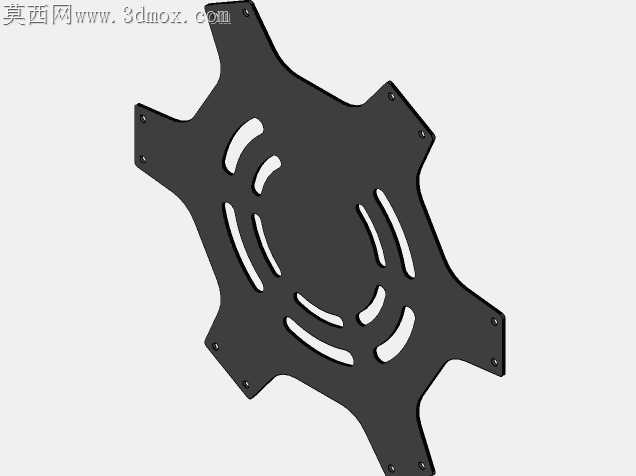

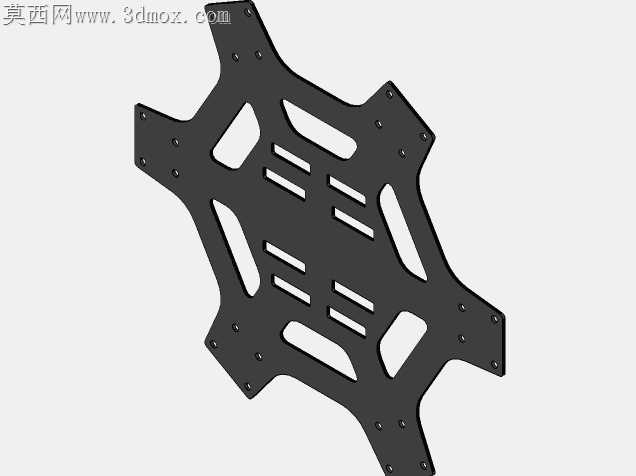

本作品为六旋翼无人机机架三维建模设计，整体采用中心对称式六臂放射布局，建模过程中严格遵循多旋翼飞行器的力学平衡原则，以中心承载板为核心向六个方向等角度延伸机臂，确保六个动力安装位处于同一水平圆周上，从结构层面保障飞行过程中的力矩平衡，降低飞控系统的姿态校准难度。建模阶段对中心承载板做了轻量化镂空处理，在不降低结构抗扭强度的前提下，通过规则排布的镂空槽削减整体机架重量，同时预留了飞控模块、电源模块、传感模块的标准安装孔位，孔位间距符合通用航模配件的安装规范，可直接适配市面上主流的飞控、电调、电池固定组件。机臂部分采用仿生桁架结构设计，建模时通过交错的加强筋结构提升机臂的抗弯抗扭性能，避免飞行过程中机臂受电机震动产生形变影响飞行稳定性，机臂与中心板的连接位置做了加厚过渡处理，分散机臂根部的应力集中点，提升机架整体的抗冲击能力，可应对轻度炸机的冲击力。六个机臂末端的电机安装座设置了同轴定位凸台，可保证电机安装后输出轴与机臂平面保持垂直，避免动力输出角度偏移造成的动力损耗。渲染阶段为中心承载板赋予哑光磨砂黑色工程塑料材质，还原碳纤维复合板材的视觉质感，机臂部分赋予红黑拼色的玻纤增强尼龙材质，表面添加细微的纤维纹理提升真实感，螺旋桨保护罩部分采用半透明磨砂PC材质，通过调整材质的折射与反射参数，还原透明塑料件的通透质感，同时在保护罩边缘添加细微的倒角处理，避免尖锐棱角带来的安全隐患。整体建模过程中所有装配位置均保留了合理的安装公差，各部件之间无干涉问题，可直接导出用于3D打印制作实物机架，也可用于无人机结构教学、飞行动力学仿真等场景，机架底部预留了拓展安装位，可根据使用需求加装航拍云台、任务载荷等拓展配件，兼顾了轻量化、结构强度与拓展通用性。
