5英寸三叶竞速无人机螺旋桨设计

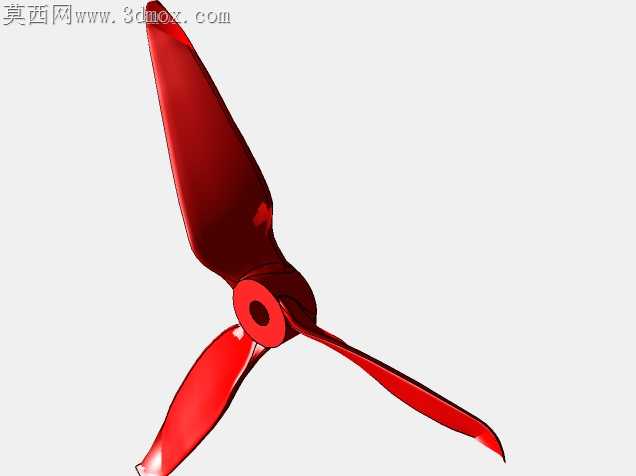

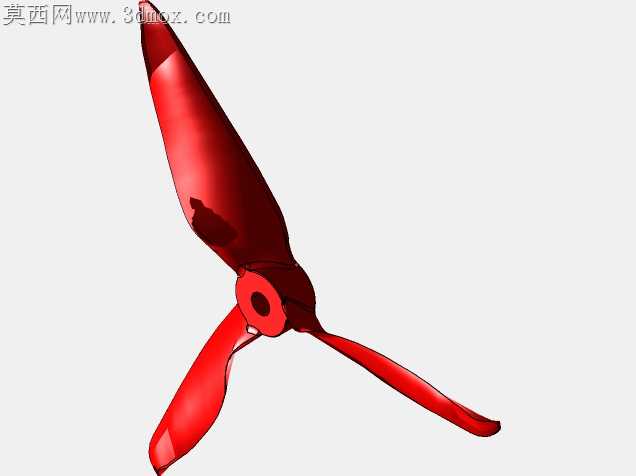

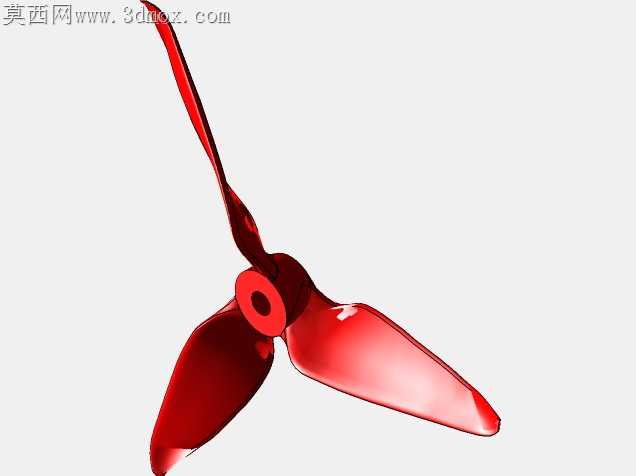

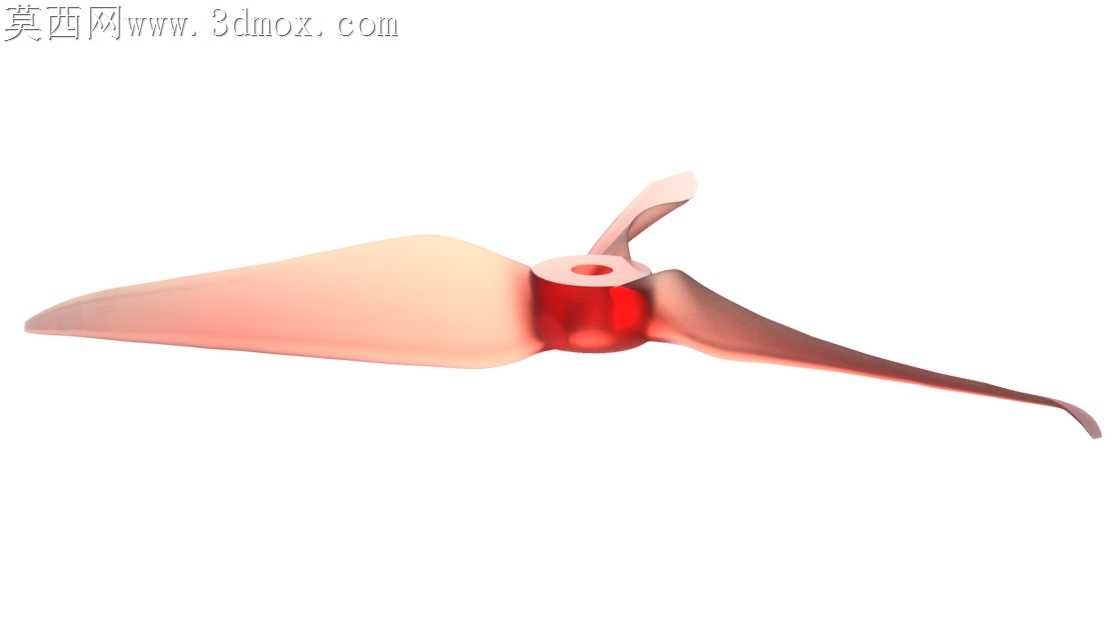

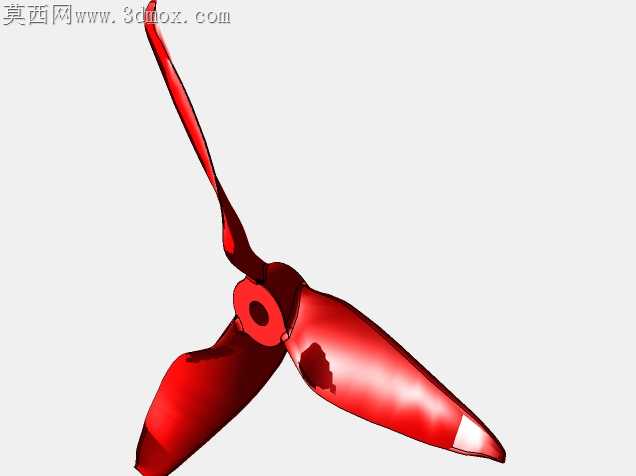

本作品为适配5英寸竞速级穿越机打造的三叶螺旋桨三维模型，建模阶段围绕竞速飞行的气动需求展开结构设计，首先基于小型无人机动力输出特性确定桨叶弦长分布、扭转角度梯度，以三维建模软件的曲面造型功能完成桨叶翼型的顺滑构建，从桨根到桨尖的厚度渐变经过反复调整，既保证桨根与电机安装座的连接结构强度，又让桨尖区域尽可能降低飞行过程中的空气阻力。模型同时包含正桨、反桨两个版本，分别对应顺时针、逆时针旋转需求，适配竞速无人机双正双反的动力搭配逻辑，安装孔位采用通用竞速电机的标准孔径，可直接匹配主流微型无刷电机的安装尺寸。渲染阶段采用半透明红橙色工程塑料材质，模拟实际产品使用的玻纤增强尼龙材质质感，通过材质参数调整还原桨叶表面的细微磨砂质感与半通透光学效果，光影渲染下可清晰呈现桨叶的曲面弧度与扭转角度，直观展示气动外形特征。结构设计上，三片桨叶沿中心安装座呈120度均匀分布，桨叶前缘做了圆弧过渡处理，降低高速旋转时的气流切割噪音，后缘做了薄化处理提升气流通过效率，中心安装座做了加厚设计，预留足够的结构强度应对竞速飞行时的急加速、急转向带来的离心力与冲击力，避免高速旋转时出现桨根断裂的风险。设计过程中充分考虑竞速飞行的实际使用场景，桨叶的翼型选用低雷诺数下升阻比表现优异的翼型剖面，兼顾飞行时的推力输出与响应速度，能够帮助无人机在竞速赛道中获得更快的加速表现与更跟手的操控反馈，模型同时保留了拉版、推版两种不同的桨叶角度版本，可适配不同动力配置、不同飞行风格的装机需求，无论是追求极速的直线飞行还是追求灵活的绕桩动作，都能找到适配的结构版本。
