五寸小型四旋翼无人机结构设计方案

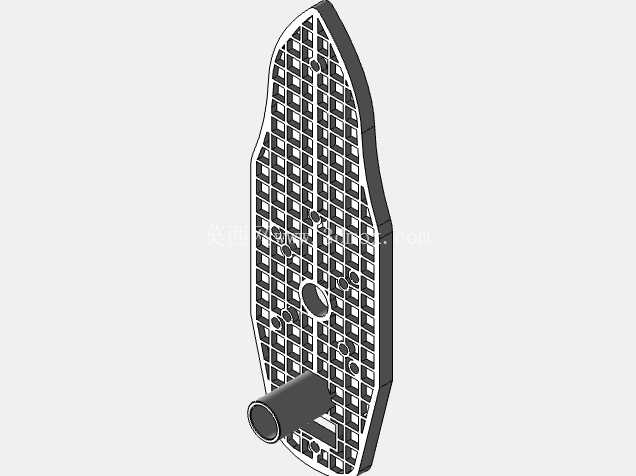

这款五寸规格的四旋翼飞行器，是当前消费级航拍、小范围作业场景中应用最广泛的机型尺寸，机架轴距适配五寸螺旋桨的安装需求，在动力冗余与整机重量之间取得了较好的平衡。从结构设计来看，机身主体采用流线型的椭球舱设计，既可以容纳飞控板、电池、图传模块等核心电子元件，也能降低飞行过程中的正面风阻，减少紊流对飞行稳定性的干扰。四根机臂采用等角度十字分布布局，从中心舱体向外延伸至电机安装位，每根机臂的截面做了渐变优化，靠近中心舱的位置截面更大，保证结构强度，靠近电机端的截面收窄，降低不必要的重量负载，同时机臂的安装角度经过反复校核，保证螺旋桨旋转平面处于同一水平高度，避免飞行过程中出现升力不均的问题。起落架采用横向单杆式设计，安装在机身下方靠前的位置，高度经过测算，既可以保证机身底部的摄像头、传感器在降落时不会触地，也不会因为过高导致整机重心上移影响飞行稳定性，起落架与机身的连接位置做了加强筋处理，能够承受常规降落时的冲击载荷，避免硬着陆时机臂或者中心舱出现结构断裂。

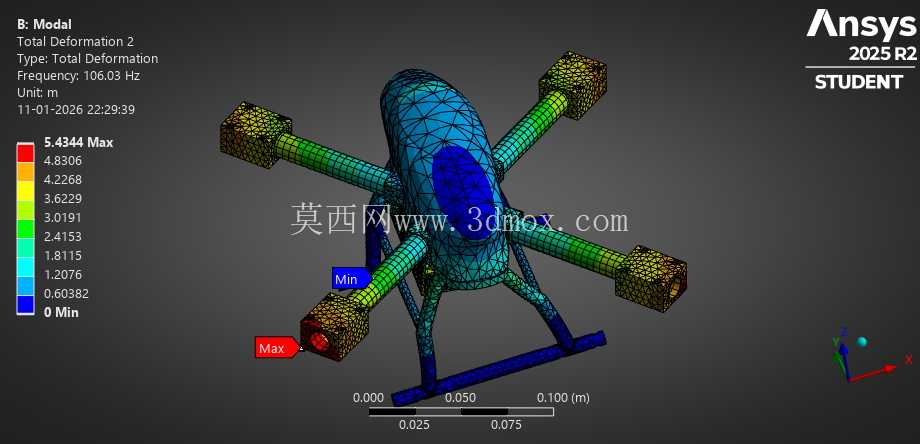

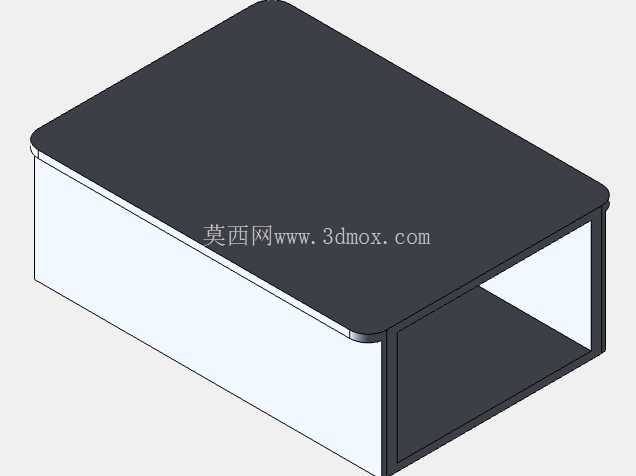

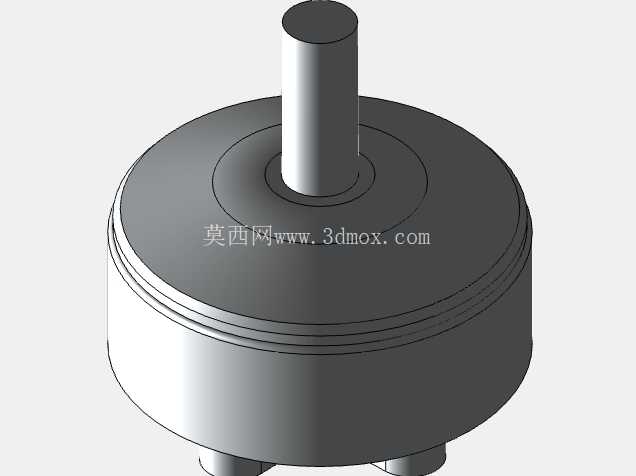

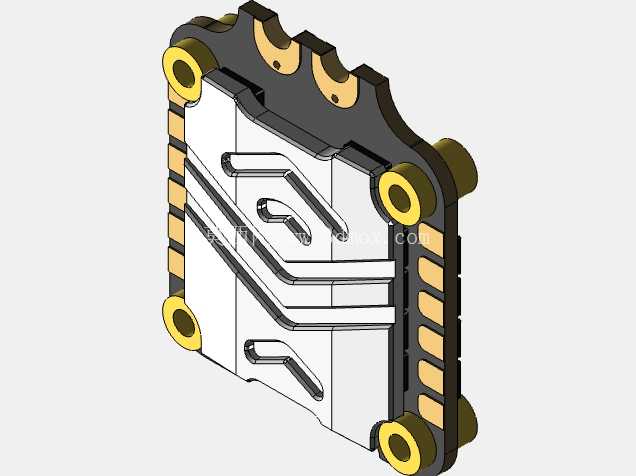

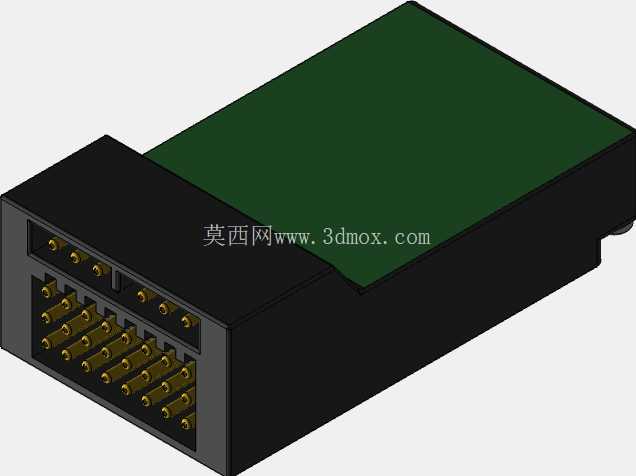

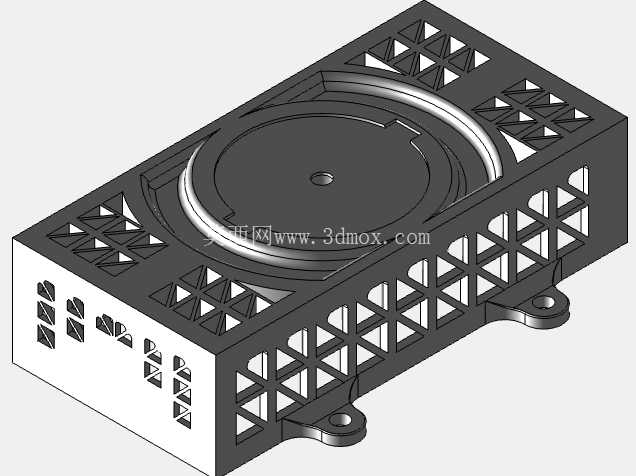

从实际应用场景来看，这个尺寸的无人机可以适配日常航拍、小范围地形勘测、园区巡检等多种作业需求，机架的安装位预留了通用的电机、电调安装孔位，能够适配市面上主流的22系列无刷电机，飞控安装位预留了标准的安装孔距，兼容主流的开源及商用飞控模块，电池舱的空间可以容纳3S到4S规格的锂聚合物电池，满足不同续航需求的配置选择。设计过程中针对结构强度做了有限元仿真验证，从模态分析结果可以看到，整机的一阶固有频率避开了电机工作的常用转速区间，避免飞行过程中出现共振问题，机臂末端的电机安装位是应力集中的位置，在仿真中最大变形量控制在合理范围内，不会因为电机运转的振动导致机臂出现疲劳损坏。中心舱的内部空间做了分层设计，上层可以放置图传、GPS模块，下层放置飞控与电调，不同元件之间预留了走线空间，避免线路杂乱干扰电子元件的正常工作，同时舱体的侧面预留了散热缝隙，保证电调、图传这类发热元件在长时间工作时能够及时散出热量，避免高温导致元件性能下降。

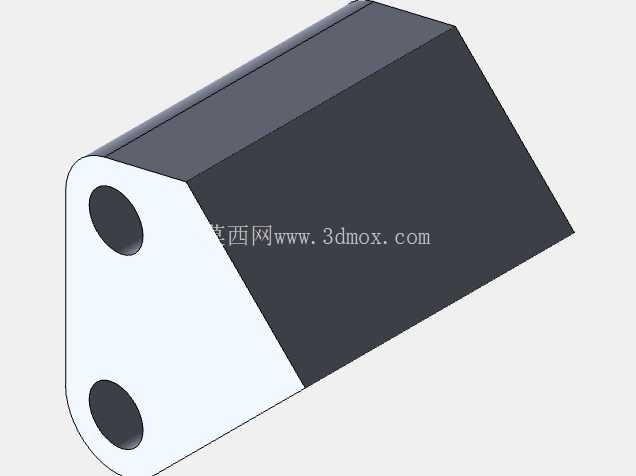

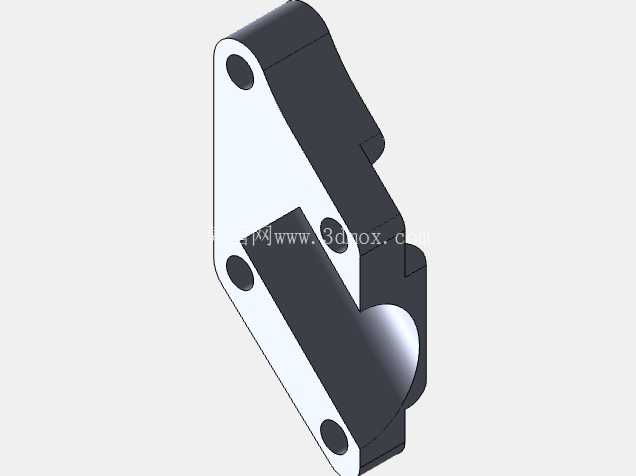

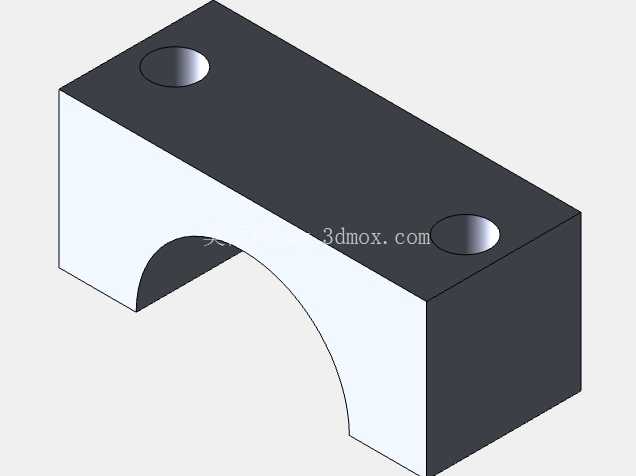

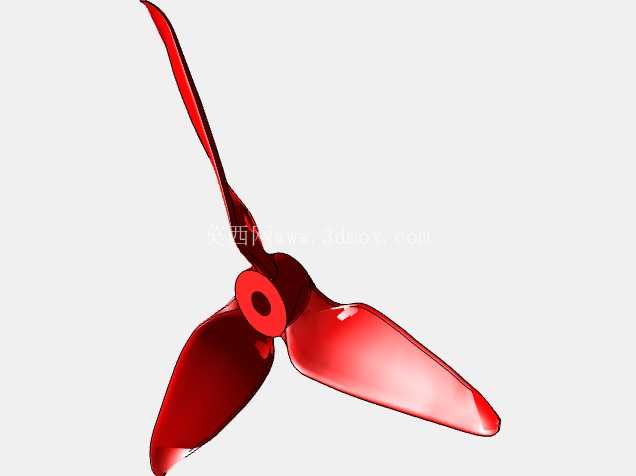

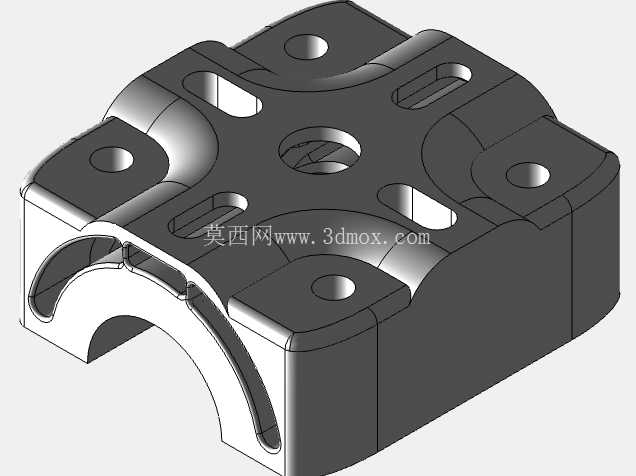

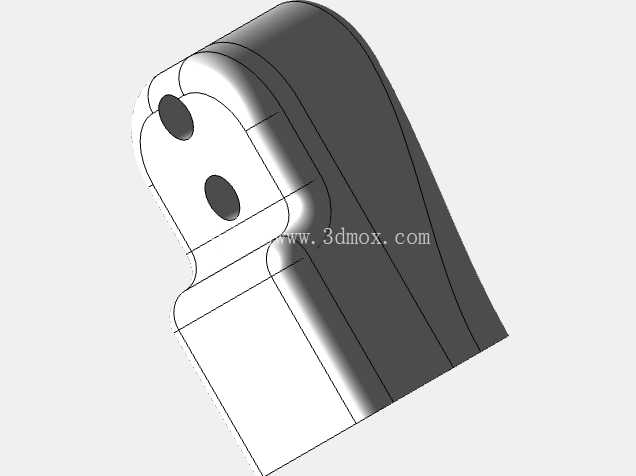

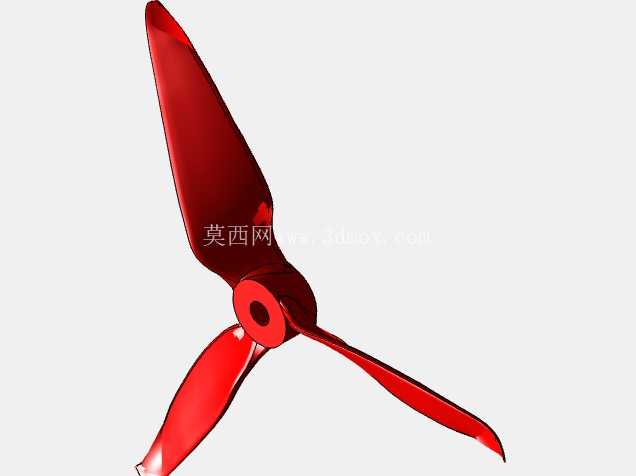

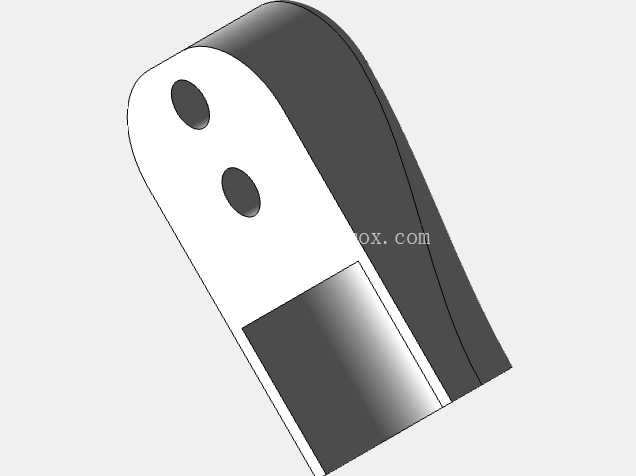

从安装边界来看，整机的横向尺寸控制在五寸螺旋桨的安全旋转范围内，相邻两个螺旋桨的旋转平面不会出现重叠，避免打桨风险，机臂的长度经过精确计算，螺旋桨旋转时的桨尖距离中心舱体有足够的安全距离，不会在飞行过程中碰到机身或者搭载的任务设备。起落架的横向宽度经过优化，降落时的支撑范围足够大，不会因为地面轻微不平整就出现侧翻，同时起落架的杆体采用轻量化的高强度材料，在保证抗冲击强度的前提下尽可能降低整机重量，提升有效载荷能力。机臂与中心舱的连接采用快拆结构的预留设计，日常收纳时可以将机臂折叠或者拆卸，减小整机的收纳体积，方便外出携带作业，连接位置的锁紧结构经过强度校核，飞行过程中不会因为振动出现松脱的问题。

在结构细节处理上，电机安装位的平面做了平整度处理，保证电机安装后轴体垂直于机臂平面，避免电机安装倾斜导致螺旋桨旋转平面偏移，带来不必要的动力损耗与飞行振动。中心舱的上盖采用卡扣式安装，不需要额外的螺丝固定，日常更换电池、调整飞控参数时可以快速打开，同时卡扣的锁紧力足够，飞行过程中不会因为气流冲击导致上盖脱落。机身尾部预留了图传天线的安装位，天线的安装位置避开了螺旋桨的旋转范围，不会被桨叶打到，同时也能保证信号传输不受机身结构的遮挡，提升图传信号的稳定性。整机的重心设计在中心舱的几何中心位置，电池安装位可以前后微调，方便不同配置下调整整机重心，保证飞行时的姿态稳定，不会出现重心偏移导致的飞行漂移问题。
