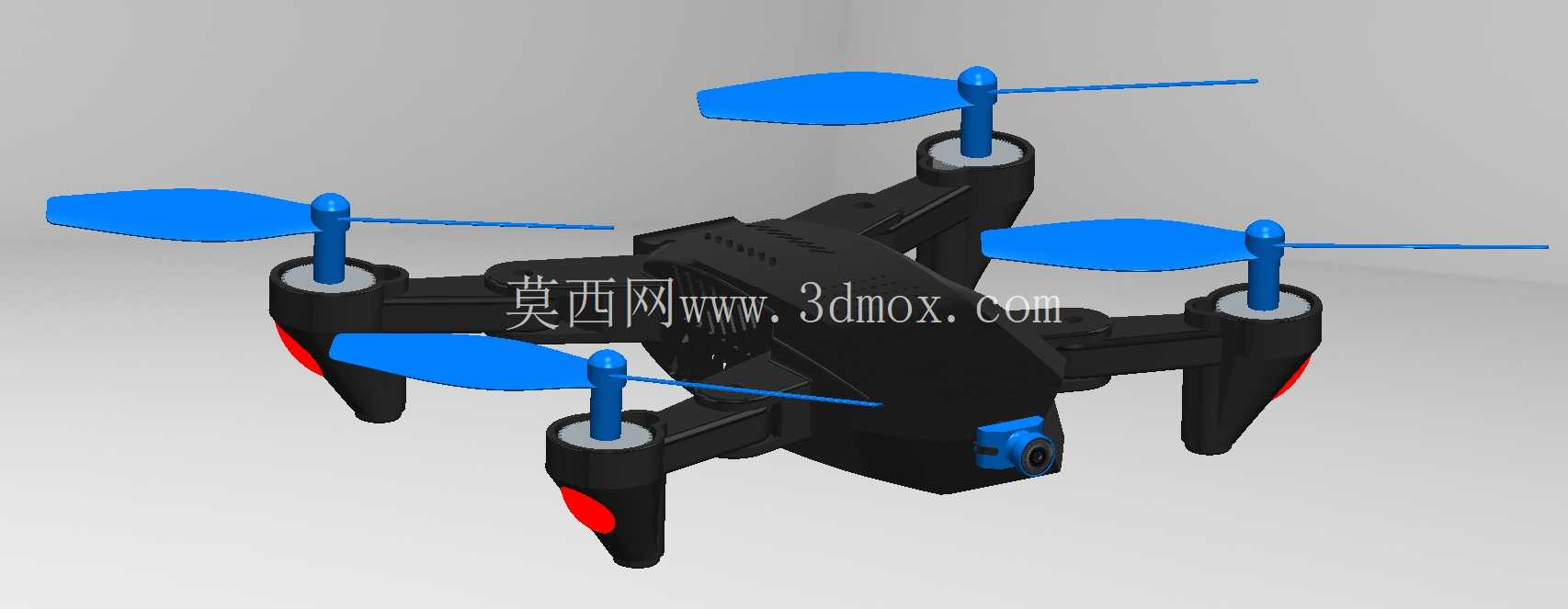

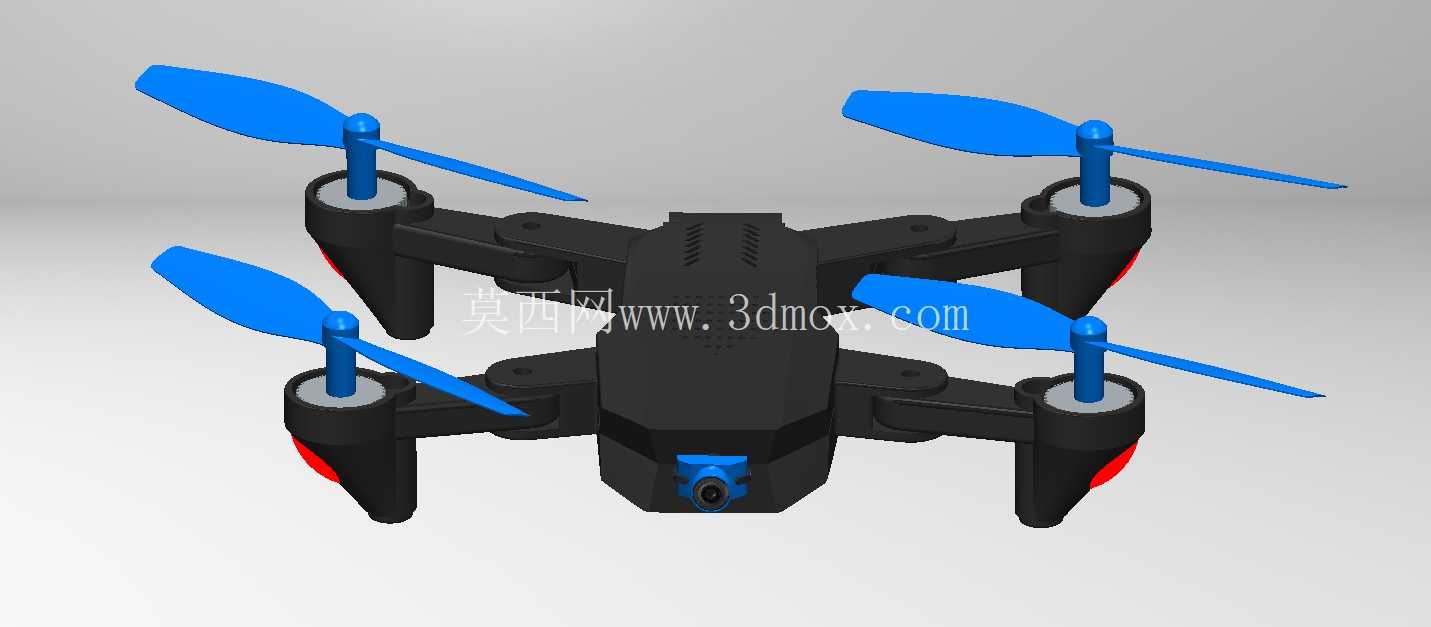

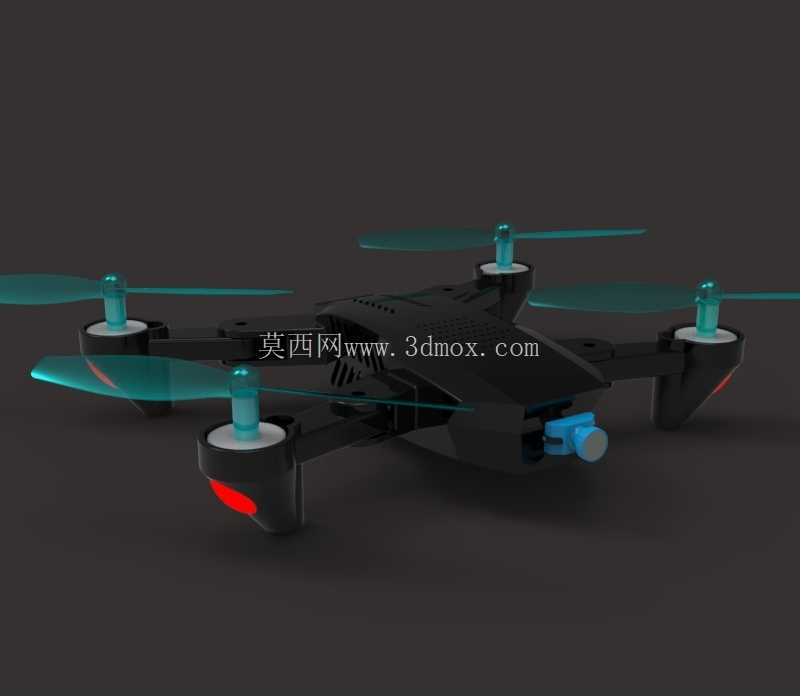

小型穿越式FPV航拍无人机结构设计

　　这款小型四旋翼FPV飞行器的结构设计，首先围绕近景航拍、狭小空间穿越作业的实际场景展开，日常作业中，这类设备常被用于室内管线巡检、建筑缝隙探查、低空近距影像采集等场景，相比大尺寸航拍无人机，它能进入宽度不足半米的狭窄通道完成拍摄任务，对空间适配性的要求远高于普通消费级航拍设备。设计初期最先敲定的是机架的对角线轴距，最终将轴距控制在120mm区间，这个尺寸边界既能保证四个螺旋桨的气流不会互相干扰形成紊流影响飞行稳定性，又能让整机收纳后可放入普通工装口袋，方便外业巡检人员随身携带。

　　机臂部分采用一体化悬臂结构，没有额外的拼接紧固件，每个机臂末端的电机安装座预留了标准的M2螺纹孔位，适配1103-1105规格的微型无刷电机，安装时不需要额外做定位治具，直接靠孔位限位就能保证电机轴的垂直度，避免因安装倾斜导致的飞行偏航问题。机臂根部做了1.5mm的圆角过渡，同时在靠近机身主体的位置预留了0.8mm的形变缓冲区，当飞行中发生轻微碰撞时，机臂可以通过微小形变吸收冲击力，不会直接断裂或者将冲击力传递到机身内部的飞控板上。机身主体的核心舱室采用上下分壳结构，上壳主要承担飞控、电调的安装定位，下壳预留了摄像头的安装位，FPV摄像头的安装角度可以在0-30度区间内调整，通过侧面的一颗M1.6紧定螺丝锁止，不需要拆解整机就能完成角度调节，适配不同飞行速度下的视角需求。电池舱设计在机身重心正下方，采用卡扣式固定结构，适配2S-3S规格的微型锂聚合物电池，电池安装后整机重心恰好落在四个旋翼的几何中心位置，飞行时不需要额外调整配重就能保证姿态平稳。

　　起落架部分没有采用额外加装的高脚架结构，而是直接在机臂末端下方做了一体化的凸起支撑脚，支撑脚高度为5mm，既可以保证降落时摄像头、电池不会直接接触地面造成磨损，又不会额外增加飞行时的风阻，支撑脚的端面做了微弧处理，在不平整的地面降落时也能保持三点以上的接触支撑，不会轻易侧翻。螺旋桨采用三叶式微型桨，桨尖做了切角处理，能降低高速旋转时的风噪，同时每个桨叶的根部都做了加厚处理，避免碰到障碍物时桨叶直接断裂。机身外壳的所有外露边缘都做了0.5mm的倒角处理，没有尖锐的棱角，既可以减少飞行时的空气阻力，也能避免外业携带时刮蹭其他设备。

　　电路走线全部隐藏在机臂内部的中空通道里，没有外露的线束，既不会在飞行时被螺旋桨打到，也能减少线束带来的额外风阻，飞控的安装位预留了2mm厚的减震泡棉安装间隙，能过滤掉电机高速旋转带来的高频震动，保证FPV图传画面的清晰度，不会出现果冻效应。在实际作业场景中，这款设备可以搭载重量不超过15g的微型摄像头或者检测传感器，完成近距离的探查任务，整机起飞重量控制在80g以内，即使碰到障碍物也不会对被探查物体造成损伤，适合在文博建筑内部巡检、工业设备缝隙排查、影视近景跟拍等场景使用。设计时还考虑了日常维护的便捷性，整机的固定螺丝全部采用统一规格的M1.6内六角螺丝，外业维护时只需要一把扳手就能完成全部拆解工作，不需要携带多种规格的工具，机臂如果发生损坏，可以单独替换单个机臂部件，不需要更换整个机架，能降低日常使用的维护成本。摄像头的镜头前方预留了1mm的凸起保护圈，当飞行器正面撞到障碍物时，保护圈会先接触障碍物，避免镜头直接被刮花。机身顶部预留了图传天线的安装孔位，天线采用可弯折的软质天线，即使碰撞到障碍物也不会折断，能保证图传信号的稳定。
