带内花键多安装位法兰轮毂结构

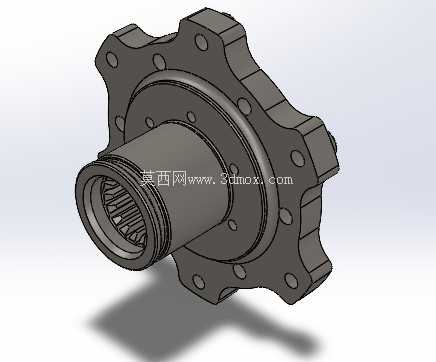

该结构属于动力传递路径中的核心承载连接件，常见于轮边驱动总成、工程机械行走机构、重载输送设备的动力输出端，承担扭矩传递、轮体支撑、安装定位的多重作用。从结构设计逻辑来看，一端的内花键孔是动力输入的核心接口，采用渐开线花键的齿形设计，相比平键连接能承载更大的交变扭矩，同时具备自动对中的特性，可抵消装配过程中少量的同轴度偏差，降低轴系运转时的附加载荷。花键孔外侧延伸的筒状轴颈，是支撑轴承的安装位，轴颈表面预留了密封件安装槽位，可适配骨架油封或O型密封圈，避免润滑脂泄漏同时阻挡外界粉尘、泥水进入轴承腔体，提升恶劣工况下的使用寿命。

另一端的多凸耳法兰盘是负载安装接口，沿圆周均匀分布的多个螺栓孔，可适配轮辋、制动盘、链轮等不同负载部件的安装需求，法兰盘外缘的异形凸台设计并非冗余结构，一方面是为了避让周边安装的制动卡钳、转向拉杆等部件，避免运动干涉，另一方面通过非等厚的结构设计，在保证安装位强度的前提下削减了非受力区域的材料用量，实现轻量化与结构强度的平衡。

从安装边界来看，筒状轴颈的外径与轴承内圈为过盈配合，装配时需采用热装工艺保证连接可靠性，轴颈的轴向长度需匹配轴承宽度、密封件厚度与端盖的安装空间，避免装配后出现轴向窜动；法兰端的螺栓孔分度圆直径需与配套负载的安装孔位完全匹配，螺栓孔的沉头深度需保证螺栓拧紧后端面不超出法兰安装面，防止连接时出现虚位。设计过程中需重点校核花键齿面的接触强度、法兰盘根部的弯曲强度，以及轴颈与法兰衔接位置的应力集中情况，该位置是扭矩传递过程中应力最高的区域，通常会设置大圆角过渡来分散应力，避免长期交变载荷下出现疲劳断裂。

实际应用中，这类结构的工况多伴随启停冲击、径向载荷与扭矩的复合作用，因此建模时需严格控制各形位公差：花键孔的同轴度、法兰安装面的端面跳动、螺栓孔的位置度都直接影响最终装配后的运转平稳性，若公差控制不当，会出现运转抖动、螺栓松动、花键异常磨损等问题。建模时可先通过回转特征构建主体基础轮廓，再通过拉伸切除完成花键齿形、螺栓孔、密封槽的细节特征，最后对所有锐边进行倒钝处理，避免装配时划伤操作人员或密封件，同时减少热处理过程中的应力集中风险。
