六缸径向排布星形动力装置结构设计

　　这款六缸径向排布的星形动力装置，在小型航空动力、教学演示教具、微型动力试验台领域有着明确的应用场景，区别于直列、V型排布的动力结构，星形布局天生具备结构紧凑、动力输出平顺、风冷散热效率高的优势，早年广泛应用在轻型螺旋桨飞机上，如今也常被用作机械原理教学的演示载体，帮助从业者理解往复式动力的曲柄连杆传动逻辑。从实际用途来看，该结构可直接用于小排量风冷动力单元的原理验证，也可作为工艺展示类的机械动态摆件，还原星形发动机的完整运动逻辑，所有气缸围绕中心曲轴呈辐射状均匀排布，每一个气缸的做功行程沿圆周方向依次错开，曲轴每旋转一周可完成多次做功，相比同排量的直列结构，输出扭矩的波动更小，不需要额外加装大质量的飞轮就能维持运转的平稳性。

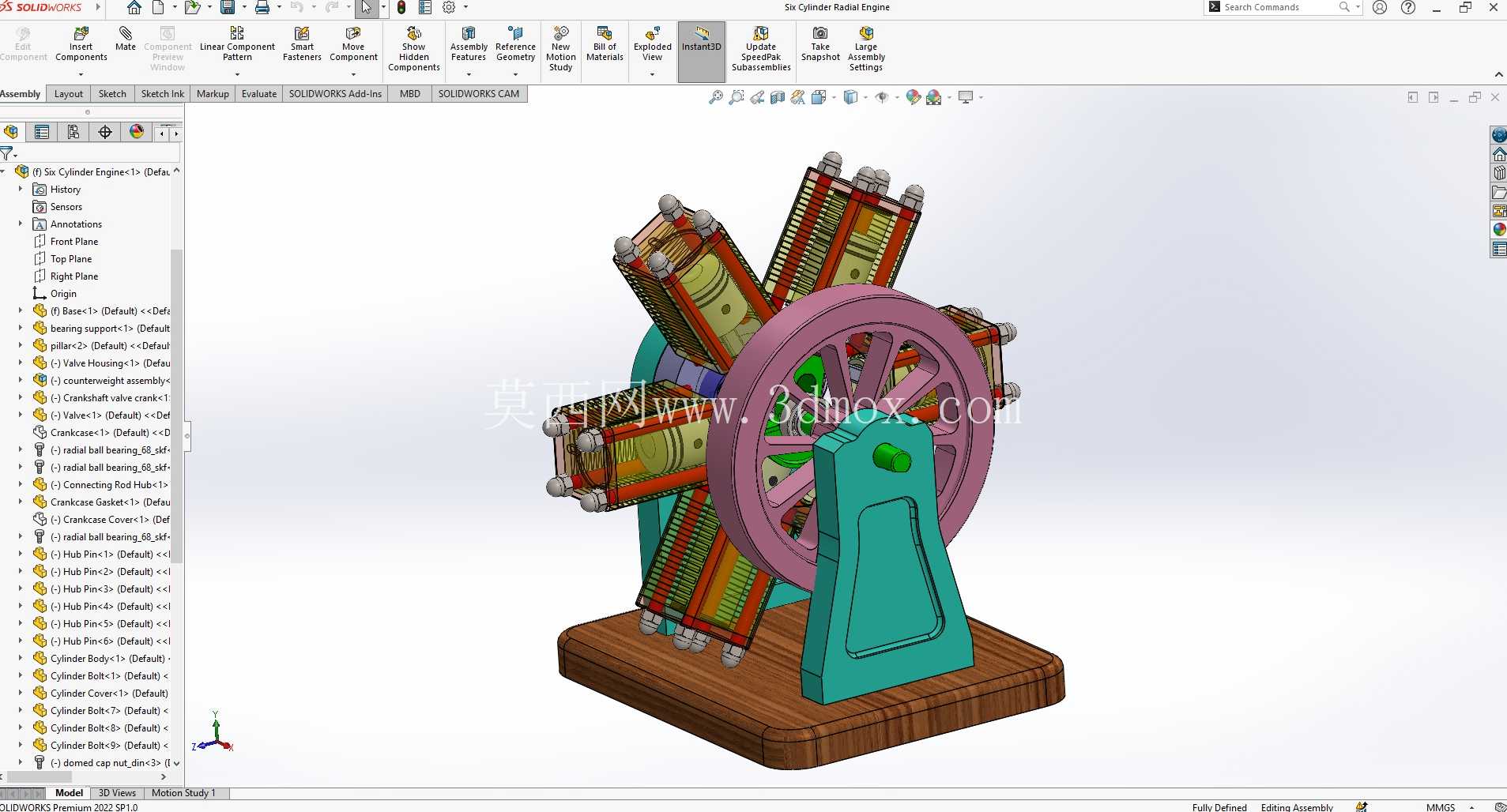

　　在功能特性层面，该结构完整还原了星形发动机的核心传动逻辑，六个气缸沿中心轮盘径向等角度分布，每个气缸内部的活塞通过连杆与中心曲轴的偏心轴颈连接，当活塞在气缸内做往复直线运动时，会通过连杆带动曲轴做连续旋转运动，配套的带轮结构可直接外接负载输出动力。支撑结构采用立式支座加木质底座的设计，支座与带轮、气缸组的安装位做了定位凸台设计，保证各运动部件的同轴度符合装配要求，避免运转过程中出现卡滞、偏磨的问题。从设计思路来看，建模过程中优先保证了各运动部件的干涉校验，六个气缸的安装角度严格按照60度等间隔排布，连杆长度、曲轴偏心距的参数匹配经过运动仿真验证，确保活塞在气缸内的上下止点位置准确，不会出现撞缸或者行程不足的问题。

　　气缸部分做了分层结构设计，外层的散热鳍片沿气缸轴向排布，匹配星形结构外露的布局特点，不需要额外设计水冷流道就能满足小功率工况下的散热需求，气缸端盖的紧固件位置做了沉孔设计，既保证连接强度，也避免螺栓突出影响外观与装配。外形尺寸与安装边界方面，整套装置的主体结构以中心带轮为圆心，六个气缸向外辐射的最大回转半径控制在合理范围内，立式支座的安装孔位与木质底座的定位槽完全匹配，底座采用矩形平板结构，四个角可直接通过螺栓固定在试验台或者展示架上，安装时需要保证中心曲轴的水平度，避免因安装倾斜导致连杆单侧受力磨损。带轮的端面预留了传动键槽，可根据实际使用需求搭配皮带轮、联轴器等不同的传动连接件，外接发电机、螺旋桨等不同负载。

　　在细节设计上，每个气缸与中心曲轴箱的连接面都做了密封止口设计，实际加工装配时可加装密封垫片满足气密性要求，活塞与气缸壁的配合间隙按照往复运动的公差标准预留，保证运动顺畅的同时减少漏气量。中心支座采用倾斜式的支撑结构，既提升了整体的结构稳定性，也让整套动力装置的展示角度更符合观察需求，不需要额外调整视角就能看清所有气缸的运动状态。木质底座除了基础的支撑作用外，还能有效吸收运转过程中产生的振动，降低整机的运行噪音，适合教学演示场景下的长时间静态展示与动态运转。
