喷气发动机用可调式收敛扩张喷嘴结构

航空燃气涡轮发动机的排气系统直接决定整机推力输出特性与不同工况下的运行效率，可变喷嘴作为加力燃烧室与排气段的核心调节部件，承担着不同飞行状态下排气流道截面匹配的核心作用。在亚音速巡航阶段，喷嘴需要维持较小的排气截面，保证排气气流具备足够的喷出速度，维持巡航推力的同时降低燃油消耗；在加力起飞、超音速冲刺阶段，加力燃烧室喷油燃烧后燃气流量大幅提升，喷嘴需要同步扩张流道截面，避免排气背压过高导致压气机喘振，同时将高温燃气的内能充分转化为喷射动能，最大化加力状态下的推力输出。

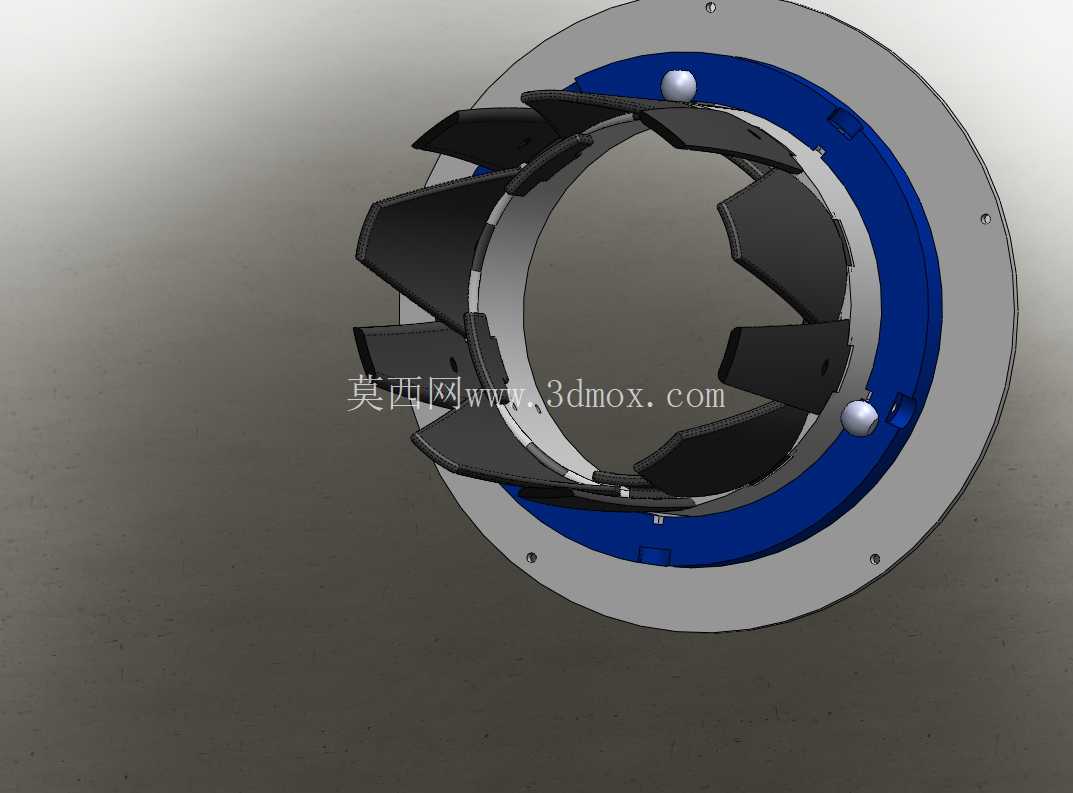

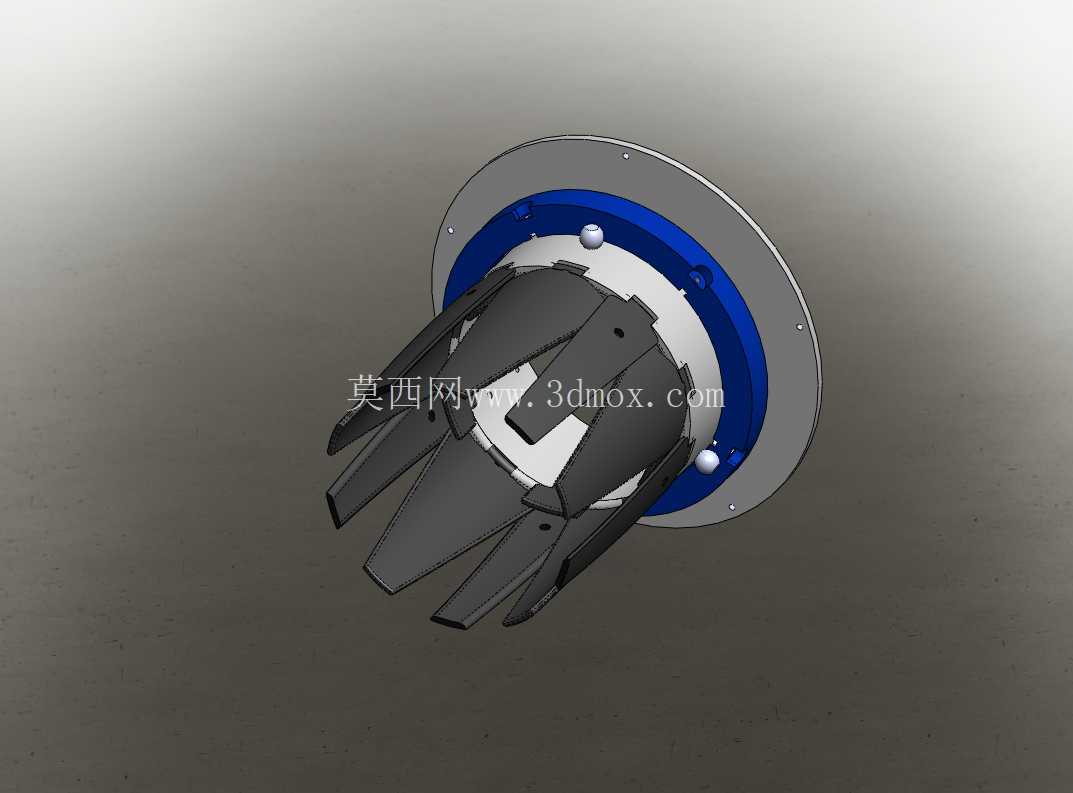

这套可变喷嘴结构采用周向均匀布置的铰接调节瓣片作为流道调节核心，整圈共设置12片独立的曲面调节瓣，每片瓣片通过根部的铰接销轴与外侧固定支撑环连接，瓣片中部通过联动拨杆与内侧的同步调节环相连，当驱动机构带动同步调节环沿周向转动时，所有瓣片会同步绕根部销轴摆动，实现流道截面的连续无级调节，调节过程中相邻瓣片的侧边始终保持贴合密封，避免高温燃气从瓣片间隙泄漏造成能量损失。瓣片型面采用三次样条曲面设计，收敛段与扩张段的过渡曲率经过流场仿真优化，气流在流道内的加速过程平滑无突变，可有效降低排气过程中的湍流损失，减少排气噪音的同时提升推力转化效率。

固定支撑环采用高强度耐热合金钢材质，环体上预留有与发动机加力燃烧室壳体连接的均布螺栓孔，安装定位止口的同轴度公差控制在0.02mm以内，保证喷嘴整体与发动机轴线的同轴度，避免排气偏斜造成推力矢量偏移。同步调节环的驱动接口采用标准化的拨叉连接结构，可匹配主流的液压作动筒或电动伺服执行机构，执行机构的行程与喷嘴截面开度呈线性对应关系，便于控制系统实现精准的开度闭环控制。瓣片表面设计有耐高温陶瓷涂层的安装基准面，实际装机应用时可在瓣片热面喷涂热障涂层，降低高温燃气向瓣片基体的热传导，延长部件在1800K以上高温燃气环境下的使用寿命。

结构设计阶段充分考虑了热胀冷缩的补偿空间，所有铰接位置均预留有0.1mm的热膨胀间隙，避免高温工况下部件受热膨胀出现卡滞，保证调节动作的顺畅性。瓣片与联动拨杆的连接位置采用自润滑衬套，无需定期加注润滑脂即可满足全寿命周期内的摆动磨损要求，降低发动机维护工作量。整个喷嘴的径向安装边界不超过发动机加力段的最大外径，轴向安装长度控制在固定支撑环轴向尺寸的1.2倍范围内，可直接适配现有同推力等级的涡喷、涡扇发动机排气段改装，无需对原有发动机壳体结构进行大规模改动。

在地面台架试验的工况模拟中，这套喷嘴结构可实现排气截面在30%到100%开度范围内的连续调节，全行程调节时间不超过1.5秒，可快速响应发动机油门杆的操作指令，匹配战机机动飞行过程中的快速推力变化需求。瓣片的型面设计同时兼顾了雷达隐身性能要求，调节至任意开度时，瓣片拼接形成的流道内壁均无明显的直角结构，可降低排气腔道的雷达波反射强度，适配隐身飞行器的设计需求。
