M2规格L12mm带垫有眼螺栓结构设计

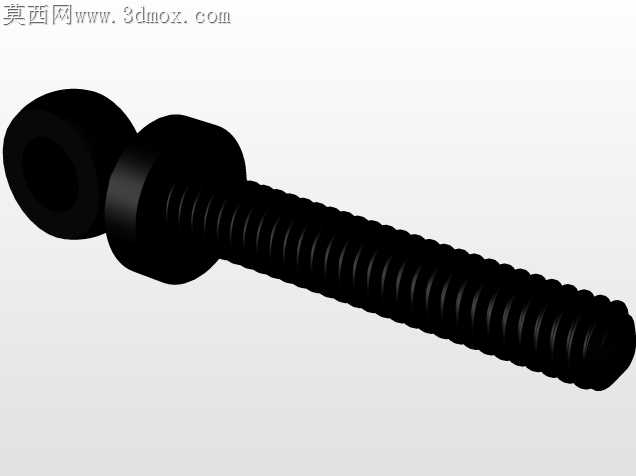

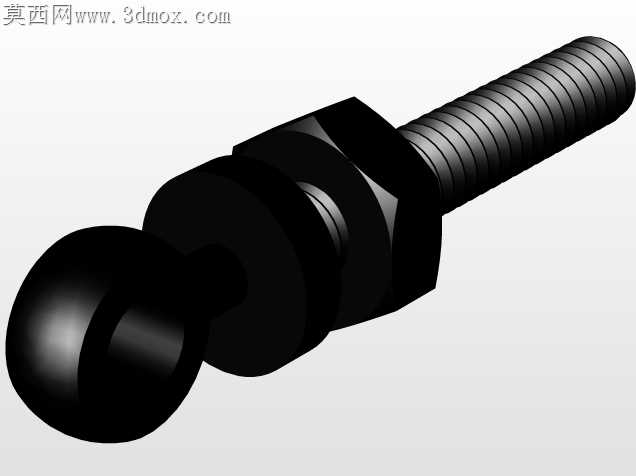

本作品为M2规格公称长度12mm的有眼螺栓三维建模成果，建模过程严格遵循机械紧固件设计规范，首先通过草图绘制完成吊环头部的环形轮廓，采用回转特征生成带通孔的环形吊头结构，吊头与螺杆衔接处做了平滑过渡圆角处理，避免应力集中导致的结构失效风险。螺杆部分采用螺旋扫描特征生成标准M2外螺纹，螺纹牙型参数完全符合公制螺纹标准，牙距、牙型角、牙高均严格匹配通用紧固件公差要求，确保虚拟装配时可与对应规格螺母实现无干涉配合。模型配套设计了标准平垫圈与六角螺母组件，垫圈上下端面做了倒角处理，螺母采用正六边形拉伸后切除内螺纹的方式完成建模，内螺纹参数与螺栓外螺纹完全适配，可模拟真实装配状态下的螺纹旋合效果。材质渲染阶段，螺栓主体、垫圈、螺母均采用金属镀锌材质，调整材质粗糙度、金属度参数还原五金紧固件的哑光金属质感，吊环环形内孔做了轻微的磨损质感处理，模拟实际使用过程中与吊具接触的摩擦痕迹，整体渲染采用柔和的工作室光照环境，通过多光源布光清晰展现螺纹牙型细节、零件棱边倒角以及各组件的装配层级关系。设计过程中充分考虑该类零件的实际使用场景，吊环内孔直径按照对应承重等级的标准设计，可满足小载荷吊装、牵拉场景的使用需求，同时分别制作了带螺母垫圈装配状态、单独螺栓主体的不同展示状态，完整呈现该紧固件的结构细节与装配逻辑，所有特征参数均可直接导出用于工程图生成、3D打印验证或者虚拟装配仿真，模型结构无破面、无重叠特征，几何拓扑关系规整，可兼容主流三维工程软件的导入编辑需求。
