多规格家具连接紧固螺栓组件三维设计

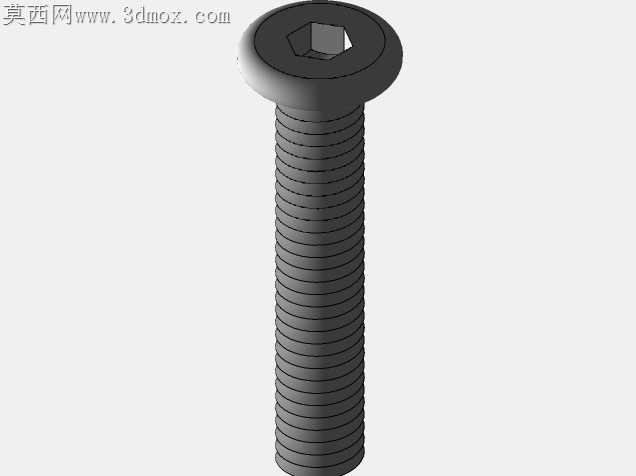

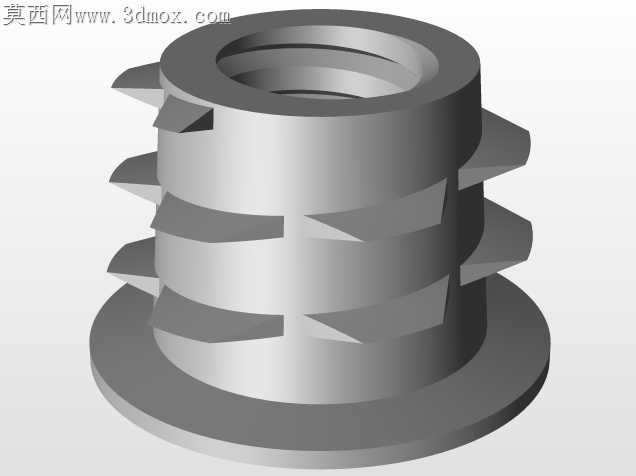

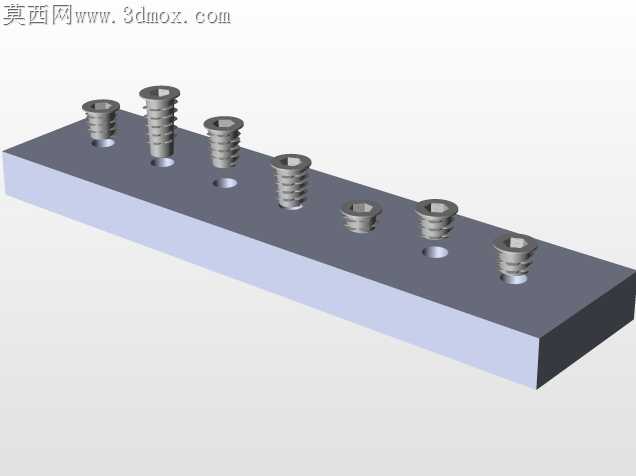

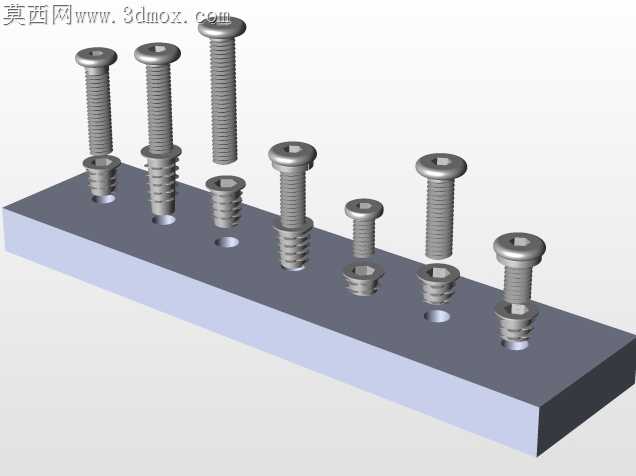

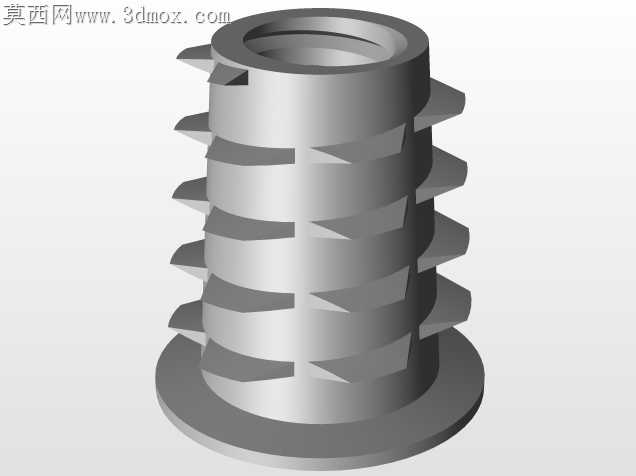

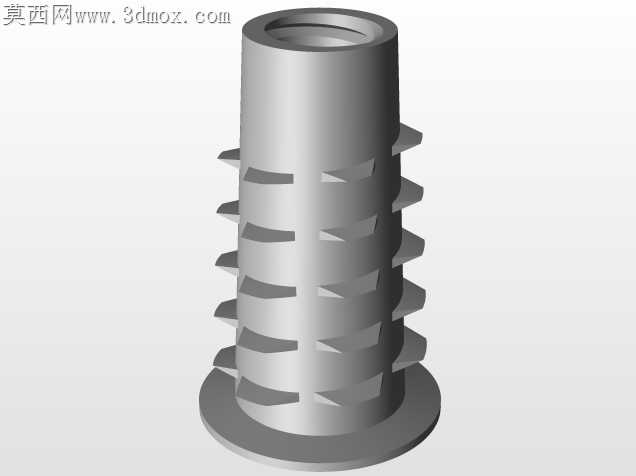

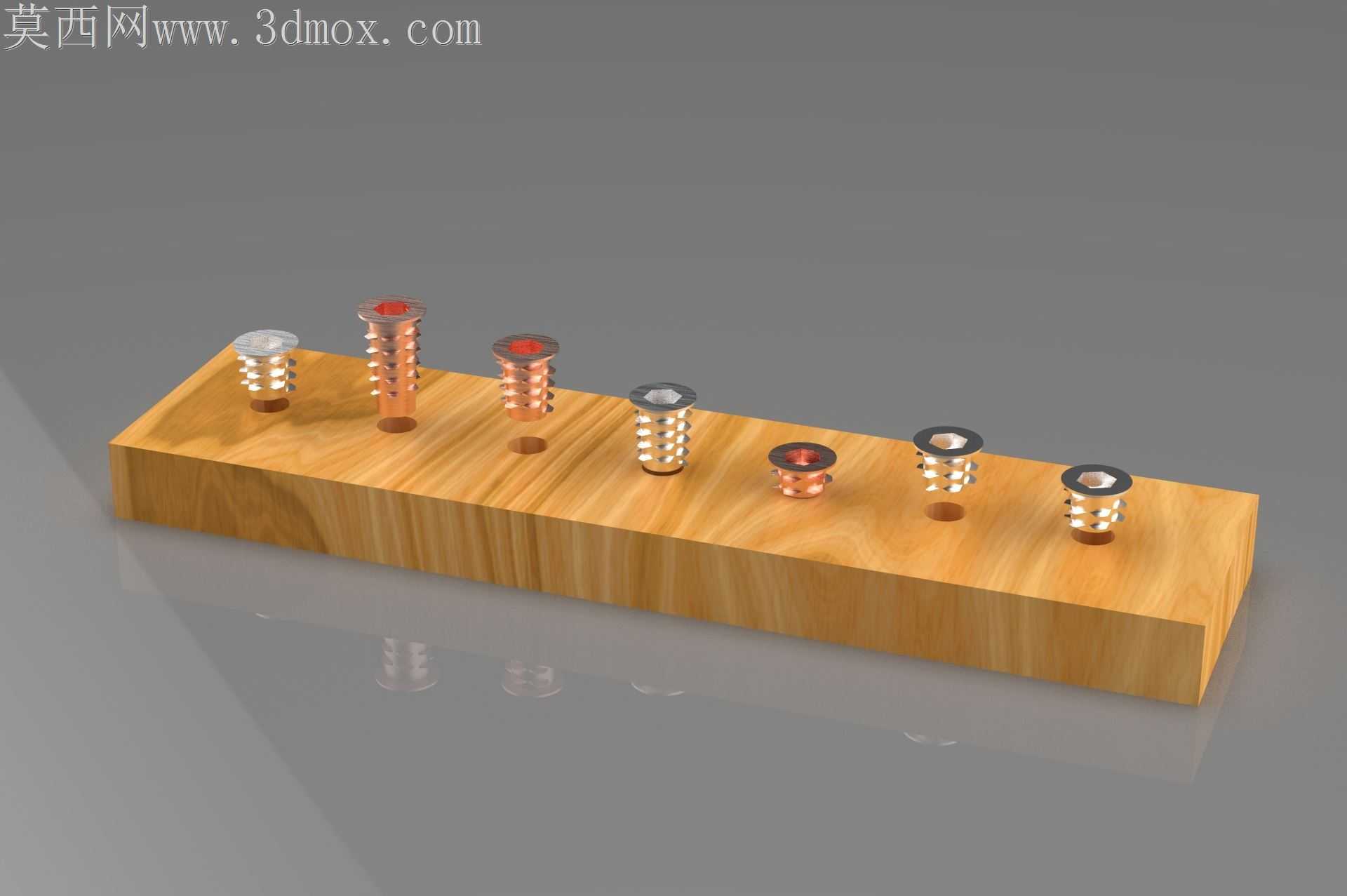

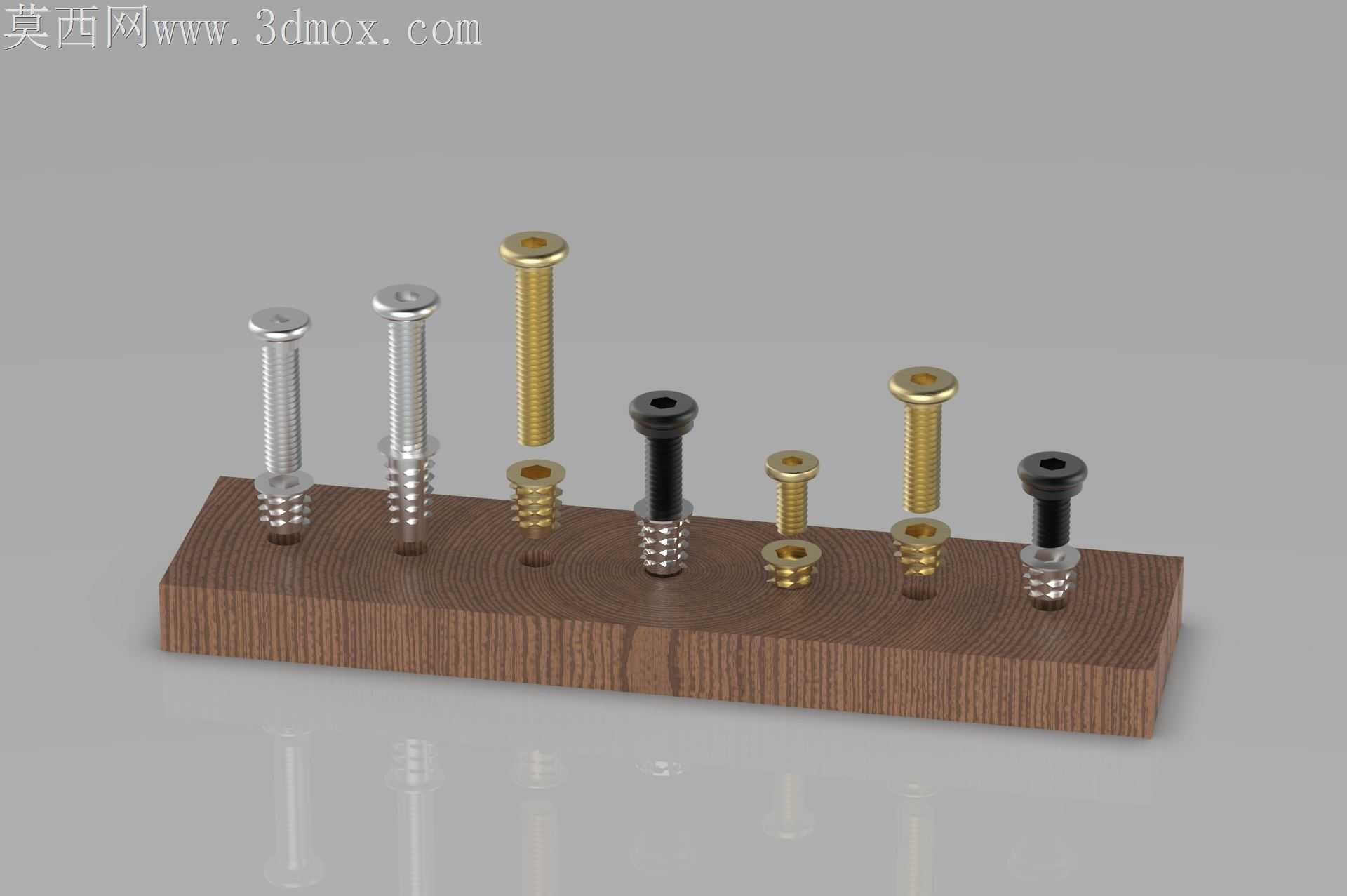

本套模型为家具组装常用的内六角连接螺栓及配套预埋螺母组件，覆盖M6、M8两种常用公称直径，包含15mm至45mm区间内多档长度规格，适配不同厚度板材的家具组装紧固需求。建模过程采用参数化设计思路，先以公制螺纹标准为依据绘制螺纹牙型轮廓，通过螺旋扫描命令生成精准的外螺纹与内螺纹结构，保证螺纹配合间隙符合实际装配公差要求，避免模型装配时出现干涉问题。针对不同表面处理的螺栓款式，分别构建了镀镍银色、黄铜金色、黑色电泳三种外观的螺栓主体，还原不同工艺处理后的零件外形特征，每款螺栓的头部内六角槽深度、杆部光杆段长度、螺纹段长度均严格对应实际五金件的尺寸比例，配套的预埋膨胀螺母也还原了外壁防滑齿、内螺纹孔、膨胀开槽的细节结构，可直观展示螺栓拧入后螺母膨胀卡紧板材的装配原理。渲染阶段采用写实材质配置，金属材质分别调整了粗糙度、反射率参数，镀镍件呈现冷调亮面金属质感，黄铜件还原暖金哑光金属质感，黑色电泳件设置低反射半哑光的表面效果，配套的木质展示底座采用胡桃木纹理材质，还原木材的自然纹理与哑光漆面质感，场景布光采用柔和的三点布光方案，主光从侧上方打亮零件主体，辅光弱化阴影死黑区域，轮廓光勾勒金属零件的边缘轮廓，让不同材质的视觉区分度清晰。模型结构完整拆分了螺栓、预埋螺母两个独立零件，可直接用于装配动画演示、家具结构设计参考、五金配件选型展示，所有零件的尺寸参数均参考市面量产家具五金的实际规格，建模时对螺纹收尾、头部倒角、螺母端面等易忽略的工艺细节做了还原，避免模型出现不符合实际生产工艺的尖锐结构或不合理造型，能够直观呈现家具隐形连接件的装配逻辑与结构特点，可用于家具设计方案的配件展示、组装教程的演示素材、五金产品的三维展示场景搭建。
