小型多旋翼FPV无人机用外转无刷电机结构

这款外转无刷电机的结构设计，完全围绕小型多旋翼飞行器与FPV穿越机的实际使用需求展开，所有尺寸基准均来自实物的直接测绘，没有沿用现有通用模型的参数偏差，能直接匹配装机时的结构干涉校验需求。从应用场景来看，这类KV值的外转电机，主要适配2-3寸桨叶的小型穿越机、室内外迷你多旋翼航拍平台，动力输出特性匹配小尺寸螺旋桨的高转速需求，能在整机重量控制在250g以内的机型上提供足够的推重比，满足FPV飞行时的急加速、机动翻转、姿态快速修正的动力响应要求。

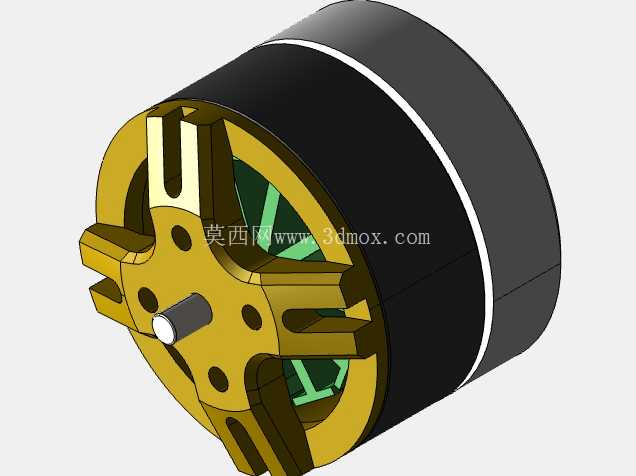

从功能特性上看，外转结构的设计本身就是为了提升电机的扭矩输出效率，转子外壳直接集成磁钢安装位，转动时外壳随磁钢同步旋转，桨叶直接安装在转子端盖的安装座上，省去了额外的传动结构，减少了动力传递过程中的损耗。端面上的四个凸台安装位是专门为桨叶固定座设计的，每个凸台的开孔位置、凸台高度都经过尺寸校验，安装桨座时不会出现偏心问题，中心的输出轴采用台阶式定位设计，轴伸长度刚好匹配常用桨座的锁紧深度，既不会因为轴伸过短导致锁紧力不足出现射桨风险，也不会因为轴伸过长顶到桨叶的平衡面，影响转动时的动平衡表现。

设计过程中首先解决的是原有参考模型与实物尺寸不匹配的问题，测绘阶段逐一确认了定子绕组的安装空间、磁钢与定子的气隙宽度、转子外壳的壁厚参数，气隙宽度控制在航模无刷电机的常规合理区间，既保证磁路的导通效率，也避免转子转动时出现扫膛问题。转子外壳的外壁做了环形的定位槽，用来粘贴动平衡配重胶条，日常维护调整动平衡时可以沿着环形槽固定配重，不会因为高速旋转的离心力导致配重脱落。端面上的多个镂空减重孔，一方面是为了降低转子端的转动惯量，提升电机的转速响应速度，另一方面也能引导气流穿过电机内部，带走定子绕组工作时产生的热量，避免长时间大油门飞行时绕组过热退磁。

安装边界方面，电机的定子基座预留了标准的航模电机安装孔位，孔距匹配常见的小型机臂碳管安装座尺寸，安装时不需要额外打孔改装，基座的定位止口高度刚好贴合机臂安装面的厚度，锁紧螺丝后电机不会出现偏斜。转子部分的最大外径、端盖到安装基面的总高度都做了严格的尺寸控制，装机后不会和机臂上的电调、走线槽出现结构干涉，转动时的外轮廓也不会碰到相邻的螺旋桨流场区域，避免出现紊流影响飞行稳定性。绕组部分的出线槽位置做了圆角过渡处理，避免装机走线时割破漆包线的绝缘层，出线方向顺着机臂的走线方向设计，不需要过度弯折线材就能连接到电调的输出端，减少了线材的应力疲劳风险。

从结构设计的细节来看，转子端盖的安装凸台做了加厚处理，应对炸机时的冲击载荷，避免凸台断裂导致桨叶脱落；中心输出轴与转子端盖的配合采用过盈加粘接的固定方式，能承受大机动飞行时的扭矩冲击，不会出现轴与转子相对滑动的问题。定子铁芯的叠厚参数匹配2300KV的绕组设计，在3-4S锂电池的供电区间内，动力输出曲线线性度较好，油门行程内的转速变化平顺，不会出现低油门段卡顿、高油门段动力突增的问题，适合FPV飞行时的精细油门操控需求。
