T-HOBBY V3120高细节外转子无刷动力组件

做穿越机、工业级多旋翼无人机的动力选型时，外转子无刷电机的三维数模精度直接决定整机装配的干涉校验效率，这套V3120动力组件的数模还原度足够支撑从机架适配到动力总成匹配的全流程设计工作。先从实际应用场景说，这类大尺寸外转子电机主要适配大载重长航时FPV无人机、工业巡检多旋翼、影视航拍挂载平台，区别于小尺寸穿越机电机，它的输出扭矩冗余更高，能适配12-15寸螺旋桨，在挂载2-3kg任务载荷时依然能维持稳定的动力输出曲线，不会出现小电机高负载下的磁饱和退磁风险。

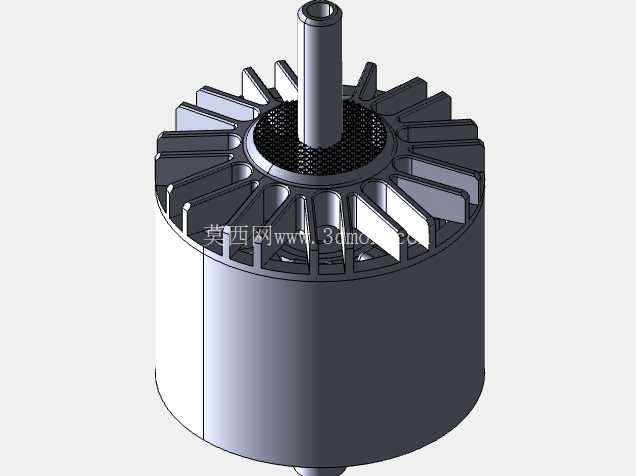

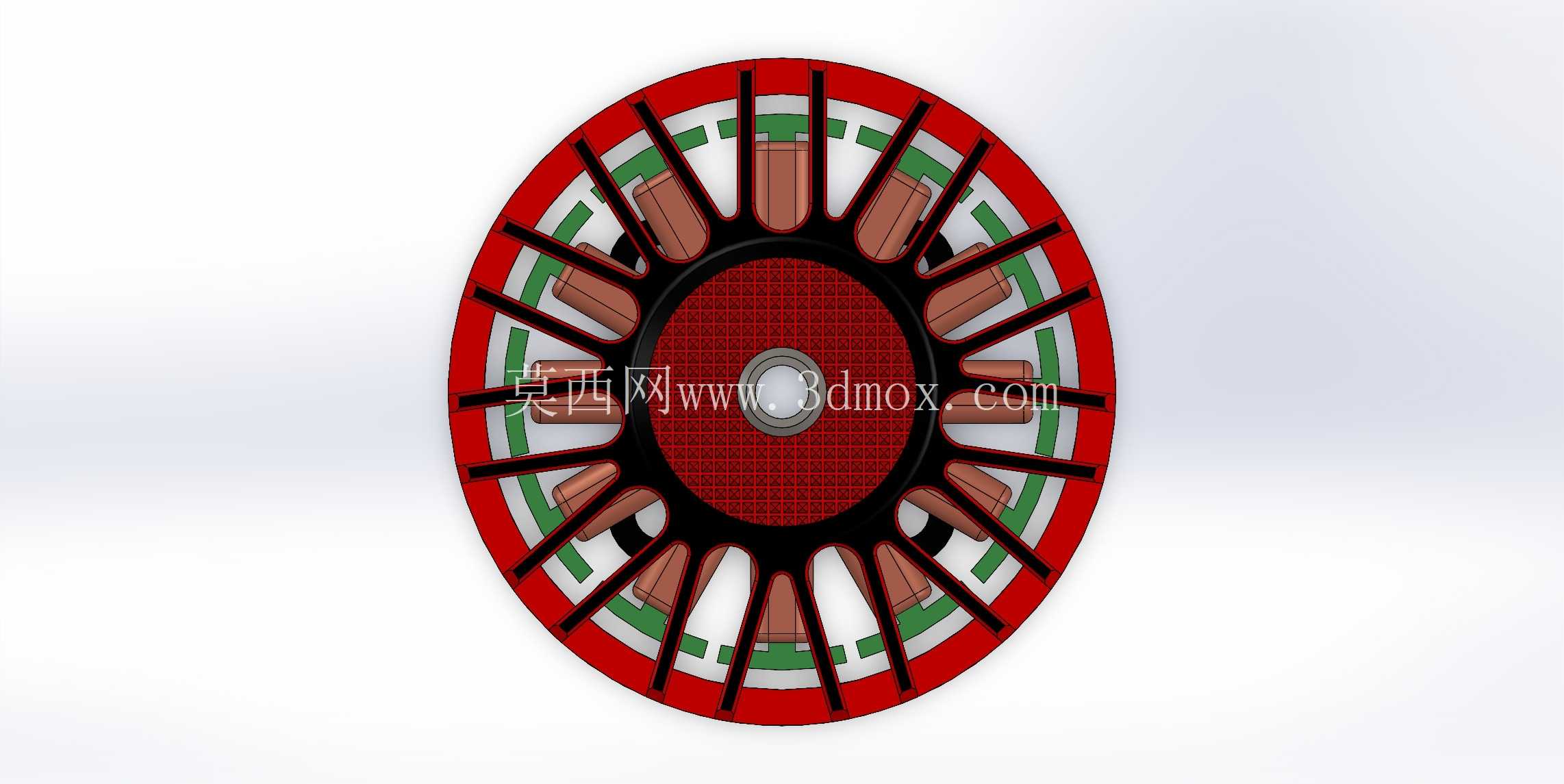

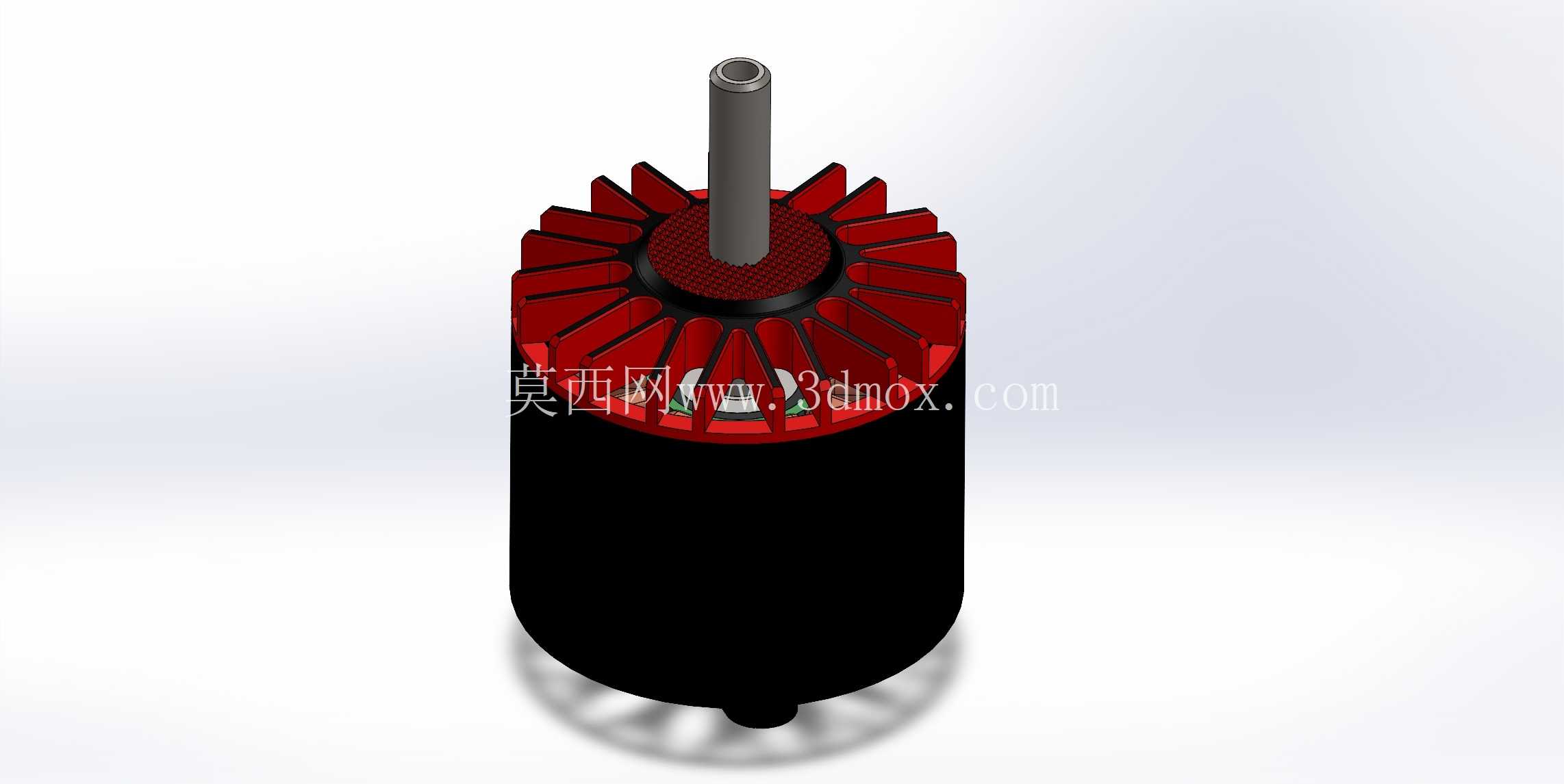

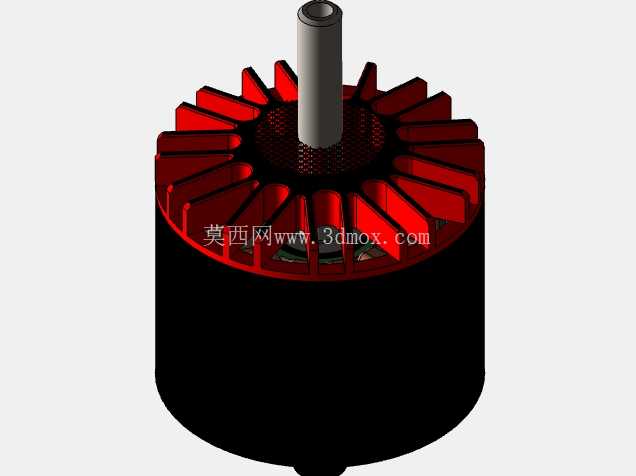

从功能特性上拆解，这款电机采用外转子结构设计，转子外壳直接集成散热鳍片结构，也就是数模上呈现的红色放射状筋条，实际工作时转子随电机同步旋转，这些鳍片会形成主动风冷气流，直接带走定子绕组工作产生的热量，相比同尺寸内转子电机，持续工作的温升能低15-20摄氏度，长时间满油门工作的绕组绝缘老化速度更慢，动力衰减幅度控制在5%以内。中心输出轴采用台阶轴设计，轴径匹配行业通用的桨座安装尺寸，轴端预留的卡簧槽可以直接适配标准桨夹，不需要额外定制转接件，输出轴根部的轴承位采用双轴承支撑结构，靠近转子端的大尺寸深沟球轴承承受径向载荷，靠近定子端的小轴承承受轴向拉力，在无人机做大机动动作、螺旋桨产生巨大轴向拉力时，不会出现轴窜动问题。

设计思路上，数模完整还原了定子铁芯的绕组排布空间、磁钢贴装的定位槽位，结构工程师在做整机动力布局时，可以直接在数模上测量定子的实际外径、转子外壳的最大轮廓尺寸，确认机架机臂的安装孔位是否匹配——这款电机的底座安装孔采用行业通用的跨距标准，适配多数15mm、19mm碳管机臂的电机座，不需要重新打孔修改机臂结构。安装边界方面，数模给出了完整的轴向尺寸链：从电机底座安装面到输出轴顶端的总高度，到转子外壳下沿到底座的间隙距离，都做了1:1还原，在做整机装配干涉检查时，可以直接校验电机安装后，转子旋转时会不会碰到机臂、走线会不会被转子剐蹭，螺旋桨安装后和机架中心板的安全距离是否足够，避免实际装机时出现打桨、磨线的问题。

实际做无人机结构设计时，很多工程师会忽略电机的出线方向和走线空间，这套数模也还原了电机底座的出线槽位置，在布置机臂内部的动力线时，可以提前规划走线弧度，避免动力线过度弯折导致的线芯断裂，同时也能确认电调的安装位置是否和电机出线口匹配，减少动力线的长度冗余，降低整机重量。另外，转子外壳的动平衡槽位也在数模上做了体现，实际生产中这个位置是用来贴动平衡配重块的，在做螺旋桨和电机的匹配动平衡仿真时，可以直接在这个位置添加配重质量点，仿真计算的结果和实际动平衡测试的偏差会更小，减少后续真机测试的调试工作量。

从结构强度角度看，电机底座采用一体化铝合金机加工结构的数模还原，安装孔位的衬套深度、螺纹孔的有效啮合长度都和实物一致，在做整机有限元仿真时，可以直接导入数模划分网格，计算大过载机动时电机底座的应力分布，确认安装孔位不会出现开裂问题。转子外壳的散热鳍片厚度、磁钢和定子之间的气隙宽度也在数模上做了精确还原，做电机热仿真时，可以直接基于这个数模建立流场模型，计算不同工况下的绕组温度，匹配对应的散热方案，不需要再重新测绘电机尺寸。对于做无人机动力系统匹配的工程师来说，这套数模的精度足够支撑从选型校验到装配仿真的全流程工作，不需要额外花时间测绘实物，能大幅缩短整机的研发周期。
