模块化四轴休闲飞行器结构设计方案

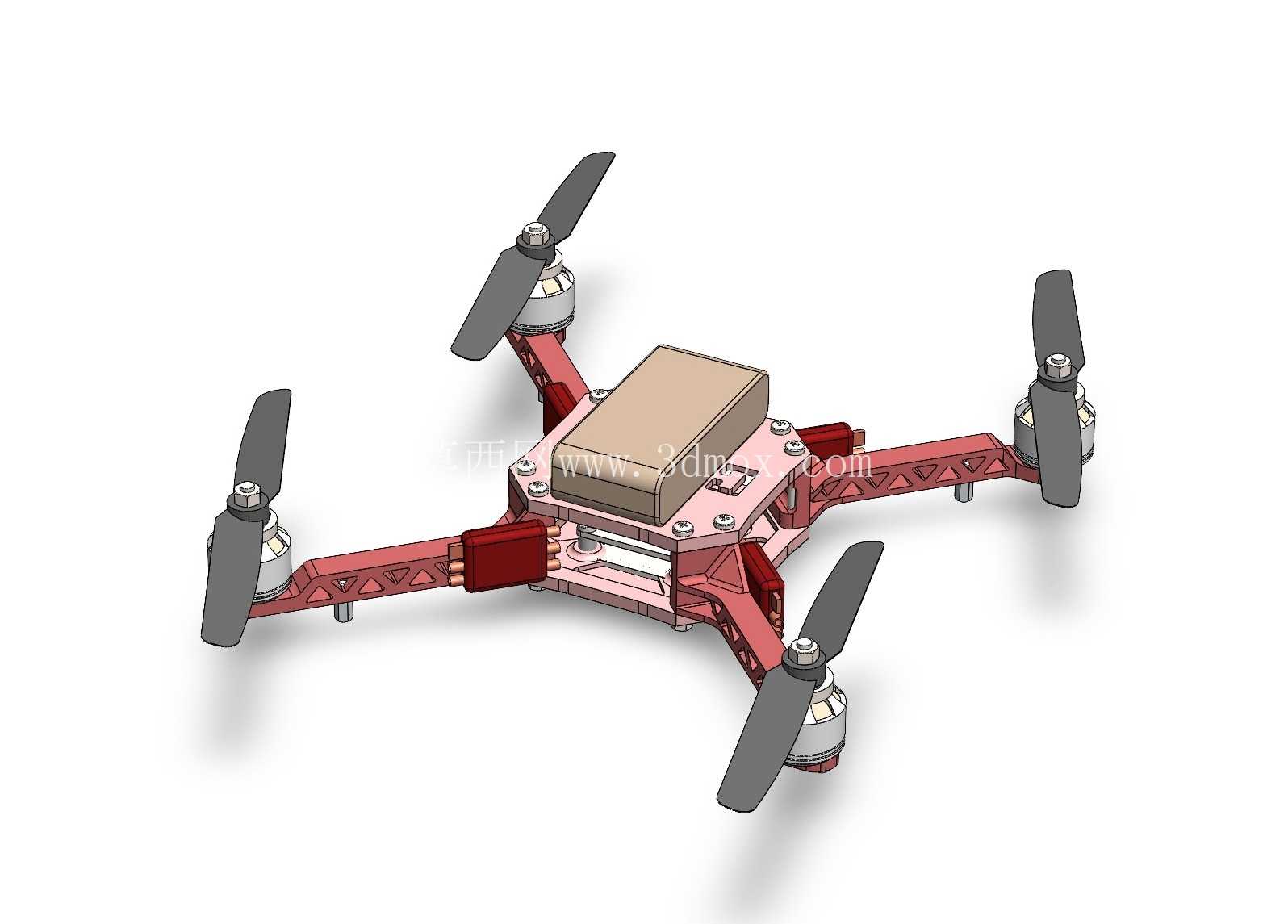

这套四轴飞行器的三维结构方案，面向消费级休闲航拍、低空近距巡检、高校科创教学实训等多类落地场景搭建，完全还原真实量产机型的装配逻辑与结构约束，没有做过度的概念化简化，能直接作为结构设计入门、方案迭代的参考基底。整套结构采用模块化拆分思路，全机共拆解为13个独立功能组件，从中心载荷舱到四个机臂、动力单元、起落支撑结构全部做了独立的装配约束，单个组件的修改不会牵连其他部分的参数，不管是做材质替换、动力升级还是载荷拓展，都能快速调整对应模块的结构，不用推翻整体装配关系重新建模。

从实际使用的功能逻辑来看，中心位置的方形舱体是核心承载区，预留的安装空间可以适配飞控主板、锂电池、小型图像传输模块等常规消费级无人机的核心元器件，舱体边缘做了均匀分布的安装孔位，孔位公差按照通用紧固件的装配要求设置，既能保证元器件安装的定位精度，也能给不同规格的替换配件留出足够的调整余量。四个机臂采用桁架式镂空结构设计，在保证结构抗弯、抗扭强度的前提下，尽可能削减了非受力区域的材料厚度，能有效降低整机自重，提升续航表现；机臂与中心舱体的连接位置做了加强凸台结构，抵消飞行过程中电机高速转动带来的振动应力，避免长期使用后连接位置出现疲劳开裂的问题。

每个机臂末端的动力安装座，匹配常规微型无刷电机的安装尺寸，座体上预留了走线槽位，电机的供电线、信号线可以顺着机臂内部的空腔直接排布到中心舱内，避免线材外露在飞行过程中被桨叶剐蹭，也能降低飞行时的风阻。螺旋桨采用常规两叶设计，桨叶与电机输出轴的连接位置做了快拆结构的适配空间，日常收纳或者更换损桨时不需要额外复杂工具就能完成拆装。机身底部的四个微型支撑柱是起落结构，高度刚好能让底部安装的视觉传感器或者航拍镜头避开地面凸起，降落时能起到缓冲支撑的作用，不会让中心舱体直接接触地面造成元器件磕碰。

做结构设计时，所有组件的配合面都按照实际工程装配要求设置了公差带，过盈配合、间隙配合的位置都做了区分，比如电机与安装座的定位面采用小间隙配合方便拆装，机臂与中心舱的连接凸台采用过渡配合保证连接刚性。整机的安装边界也做了充分考量，对角电机轴的中心距控制在消费级便携无人机的常规尺寸区间，收纳时不需要拆卸机臂就能放进常规的便携收纳包，单个机臂的长度不会超出中心舱对角线太多，避免携带过程中机臂受外力碰撞断裂。

从空气动力学的适配角度，机臂的安装角度做了细微的外倾调整，能抵消桨叶转动时带来的自旋力矩，提升飞行过程中的姿态稳定性，中心舱的边角做了圆弧过渡处理，减少低空飞行时的紊流对机身姿态的干扰。整套结构没有做冗余的装饰性设计，所有结构特征都服务于实际功能需求，不管是用于3D打印制作验证样机，还是作为量产机型的结构原型做迭代优化，都能直接提取对应的零件参数做工程化调整，不需要再做大量的结构修正。对于刚接触飞行器结构设计的从业者来说，这套模型能清晰展示四轴无人机从零件拆分到整机装配的完整逻辑，理解模块化设计在小型飞行设备上的应用思路，也能参考其受力结构的设计方式，优化自身设计方案中的强度冗余与重量控制的平衡问题。
