小型飞机燃气发生器防火墙安装支架

在轻型通用航空飞行器的动力系统布局中，燃气发生器作为燃油调节与气路供给的核心关联部件，其安装可靠性直接影响飞行过程中的动力输出稳定性，甚至关乎整机飞行安全。这款金属板支架正是针对典型小型飞机的Gascolator类燃气发生器安装需求设计，专门用于将该部件稳固固定在机身防火墙结构上，适配轻型飞机紧凑的发动机舱布局，解决动力舱内异形部件的安装定位难题。

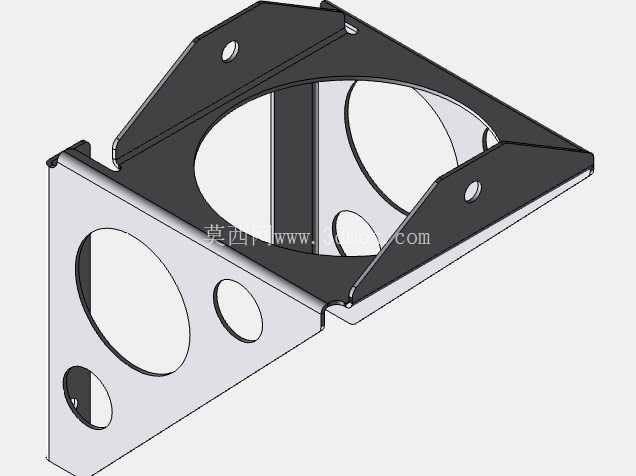

从实际应用场景来看，小型飞机的防火墙作为分隔发动机舱与座舱的核心防火结构，本身需要承担一定的结构载荷，同时要隔绝发动机区域的高温与火情隐患，这就要求安装在防火墙上的附属部件支架，既要满足部件安装的位置精度要求，又不能过度破坏防火墙的结构完整性，还要兼顾轻量化需求，避免给整机带来不必要的重量负担。这款支架采用钣金折弯成型的结构形式，整体依托三角形稳定构型做延伸设计，三个方向的安装折边分别对应防火墙的安装平面与燃气发生器的贴合定位面，在保证结构刚度的前提下，通过板材折弯替代焊接拼接结构，减少了应力集中点，也降低了加工过程中的变形风险。

从功能特性上看，支架主体预留了大尺寸的圆形避让孔，刚好适配燃气发生器的主体圆柱轮廓，既可以让部件主体穿过支架实现沉装，降低整体安装高度，充分利用发动机舱内的有限空间，又能通过孔位周边的折边结构对部件形成径向限位，避免飞行过程中部件受振动影响出现径向窜动。支架的各个安装折边上均预留了不同规格的安装孔位，其中大孔用于穿过固定螺栓实现与防火墙、燃气发生器本体的刚性连接，小孔则可用于安装辅助定位销、线束固定卡扣或者接地端子，适配实际装机过程中的多类附属安装需求。

设计过程中，首先需要明确燃气发生器的安装边界：包括部件本身的最大外轮廓尺寸、安装接口的位置度要求、工作过程中的振动载荷参数，以及防火墙安装面的可用安装区域、周边管路与线束的走线路径。基于这些边界条件，支架的整体轮廓采用了斜切三角构型，在保证三个安装支点具备足够支撑跨度的前提下，切除了非受力区域的多余板材，尽可能降低支架自身重量，这对于对重量极度敏感的轻型飞机而言尤为重要。折弯边的高度经过反复校核，既要保证折弯后的结构具备足够的抗弯截面模量，在发动机持续振动、飞行过载工况下不出现塑性变形，又要避免折边过高与周边的燃油管路、控制线缆产生运动干涉。

安装边界方面，支架与防火墙贴合的安装面为平面结构，可通过三个呈三角形分布的固定点实现与防火墙的稳固连接，三角形的支点布局相比四点安装，对防火墙安装面的平面度公差要求更低，即使防火墙在焊接成型后存在轻微的平面变形，也能保证支架安装后不会出现强制装配产生的内应力。支架与燃气发生器配合的定位面，其孔位中心与防火墙安装面的垂直距离经过精准计算，保证燃气发生器安装后其进出油口、气路接口的位置刚好与预设的管路走向对齐，减少管路弯折角度，降低管路应力集中的风险。此外，支架上预留的多个小尺寸通孔，还可根据实际装机的配置需求，选择性安装隔热垫固定卡扣，在发动机舱高温工况下，阻隔防火墙传递的辐射热量，避免燃气发生器工作温度超出设计阈值。

从结构强度角度考量，板材的厚度选择兼顾了轻量化与强度需求，折弯处预留了合理的折弯圆角，避免折弯过程中出现板材开裂，同时圆角过渡也能减少工作过程中的应力集中，在长期受振动载荷的工况下降低疲劳断裂的风险。支架表面未做多余的装饰性处理，仅做基础的防腐氧化处理，符合航空部件实用优先的设计原则，在保证防腐蚀能力满足使用环境要求的前提下，不会增加额外的重量与加工成本。实际装机验证过程中，该支架可在-40℃到120℃的工作温度区间内保持结构尺寸稳定，在轻型飞机常见的机动过载工况下，不会出现安装松动、结构变形等问题，完全满足小型飞机动力系统附件的安装使用要求。
