35mm规格高转速遥控模型散热冷却风扇

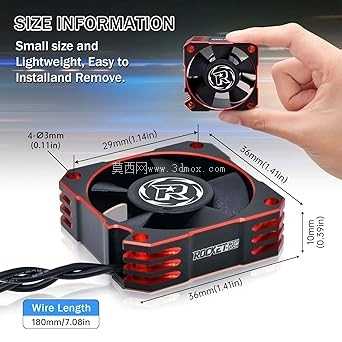

　　从功能特性来看，21000RPM的额定转速能够在小尺寸扇叶的基础上输出足够的静压，克服模型内部密集结构带来的风阻，让气流能够定向穿过散热鳍片的间隙，带走功率器件工作时产生的热量，8.4V的额定工作电压也直接适配航模、车模常用的2S锂电池供电规格，不需要额外加装电压转换模块，减少了模型内部的布线复杂度和额外重量。设计过程中，扇叶的翼型角度经过反复调校，在保证高转速下风量输出的同时，尽可能降低扇叶切割空气产生的紊流噪音，同时平衡转动时的动平衡精度，避免高转速下出现异常振动，影响模型整体的运行稳定性。在遥控模型尤其是需要持续高功率输出的动力类模型场景中，动力系统、电调模块的热堆积始终是限制性能释放的核心问题，这类小尺寸高转速轴流风扇的应用，正是为了在紧凑的模型内部空间里，构建主动散热的气流通道，避免核心功率器件因过热触发降频保护甚至烧毁。这款35mm边长的方形轴流风扇，从安装边界设计上就完全适配主流遥控模型的散热安装位，四个角预留的安装孔位匹配标准M2螺丝的固定间距，厚度方向的尺寸控制也充分考虑了模型内部的空间冗余，不会和周边的结构件、走线产生干涉。

　　扇框的结构设计采用了加强筋布局，在四个安装孔位周边做了局部加厚处理，既能够承受安装时螺丝的锁紧力，也能在模型发生轻微碰撞、落地冲击时，避免扇框出现开裂变形，保护内部的扇叶和电机结构。扇叶和中心轮毂的连接位置做了圆弧过渡处理，减少应力集中的问题，即使在长时间高转速运行的工况下，也不会出现扇叶根部断裂的故障。从实际选型适配的角度来说，这类小尺寸高转速风扇除了应用在遥控模型领域，也可以适配小型工控板、迷你主机、嵌入式开发模块的主动散热场景，只要安装孔位和供电电压匹配，就能够直接替换使用。

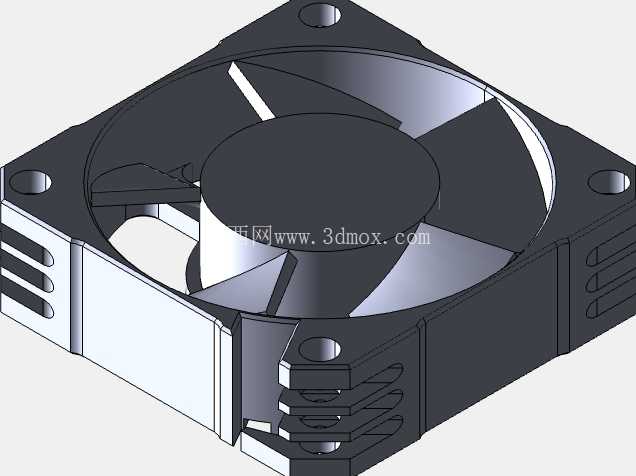

　　建模过程中，所有的装配尺寸都严格按照实际量产产品的公差要求设定，扇叶和扇框之间的间隙控制在合理范围内，既不会因为间隙过小导致转动时出现擦碰，也不会因为间隙过大造成风压泄漏，影响散热效率。扇框侧面预留的走线槽位，能够让供电引线顺着扇框侧边排布，不会突出到扇体外部，避免安装时引线被周边结构挤压破损。中心电机的外转子结构在模型中也做了还原，能够直观展示风扇的内部装配关系，方便结构设计人员在做整机布局时，准确评估风扇的安装空间、气流走向，提前规避结构干涉、气流短路的问题。

　　很多刚接触模型散热改装的爱好者容易陷入风扇尺寸越大越好的误区，实际上在紧凑的模型内部，匹配安装空间、具备足够静压的小尺寸高转速风扇，实际散热效率往往比低转速的大尺寸风扇更好，因为大尺寸风扇往往无法在有限空间内形成有效的定向气流，反而容易因为风阻过大导致转速下降，风量不达标。这款风扇的方形外框设计也比圆形风扇更便于安装固定，四个角的安装位能够直接锁附在散热鳍片或者模型机架上，不需要额外设计定制的固定支架，降低了改装和设计的复杂度。扇叶的数量选择也经过了权衡，七片扇叶的设计在相同转速下能够输出更平稳的气流，减少气流脉动带来的振动，同时相比更多叶片的设计，转动时的风阻更小，能够降低电机的负载，延长风扇的使用寿命。在做整机热设计的时候，需要注意风扇的安装方向，要让气流顺着散热鳍片的通道方向流动，避免出现气流逆着鳍片方向吹的情况，那样会大幅降低散热效率，同时要注意风扇进风侧不要被线材、结构件遮挡，保证进风通畅，才能让风扇的散热性能完全发挥出来。
