改进型DIY桌面数控铣床三维结构设计

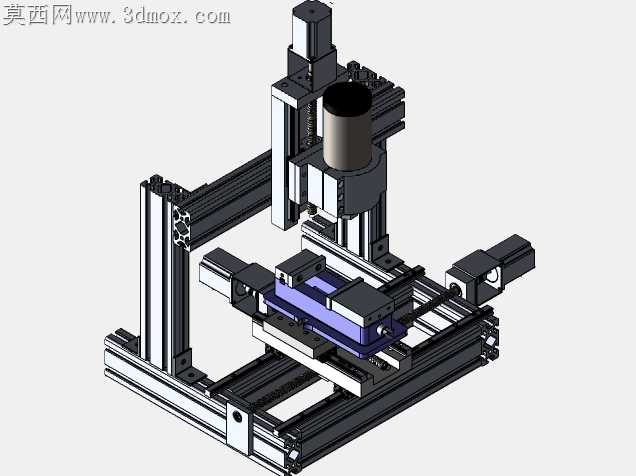

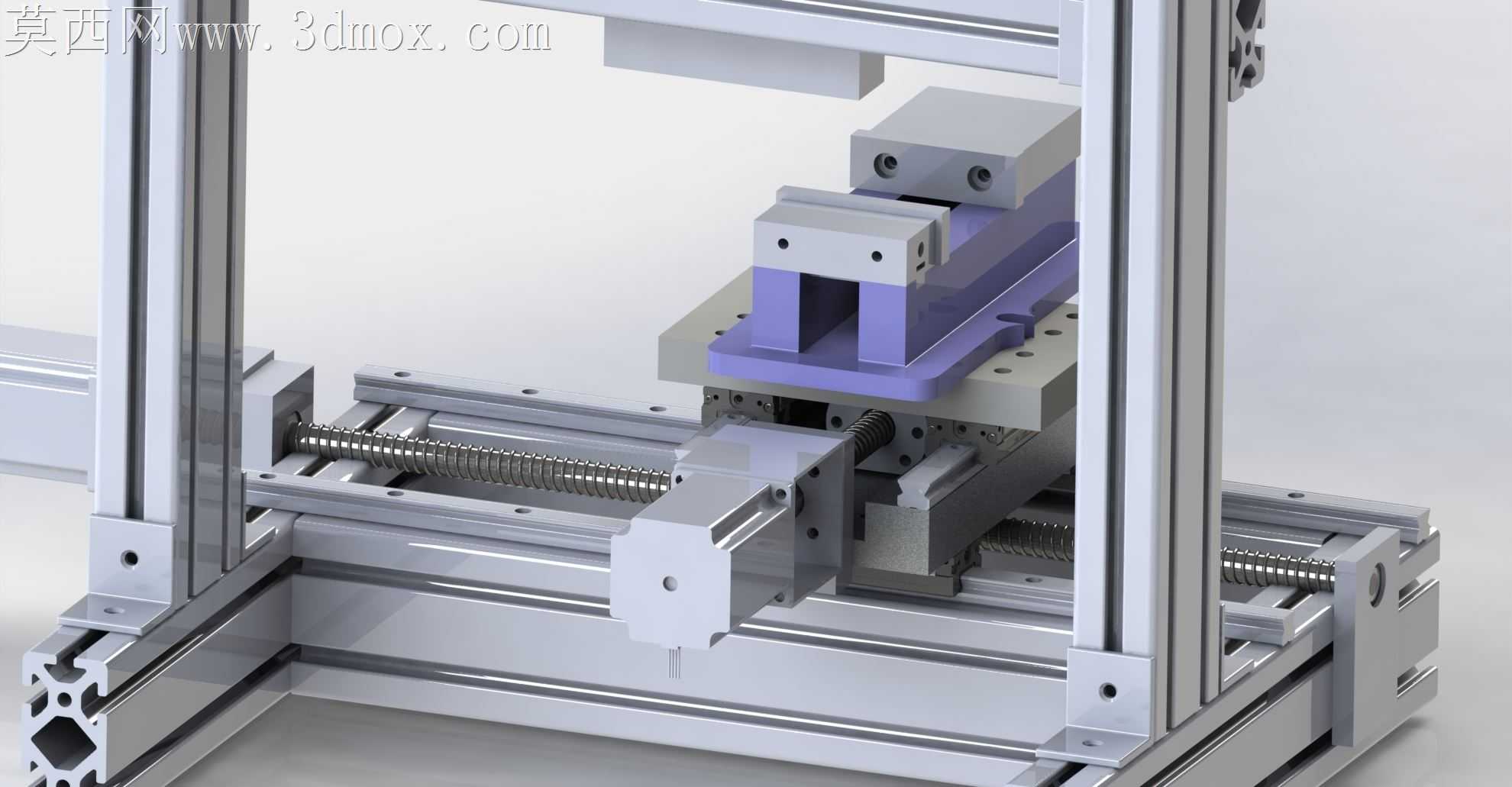

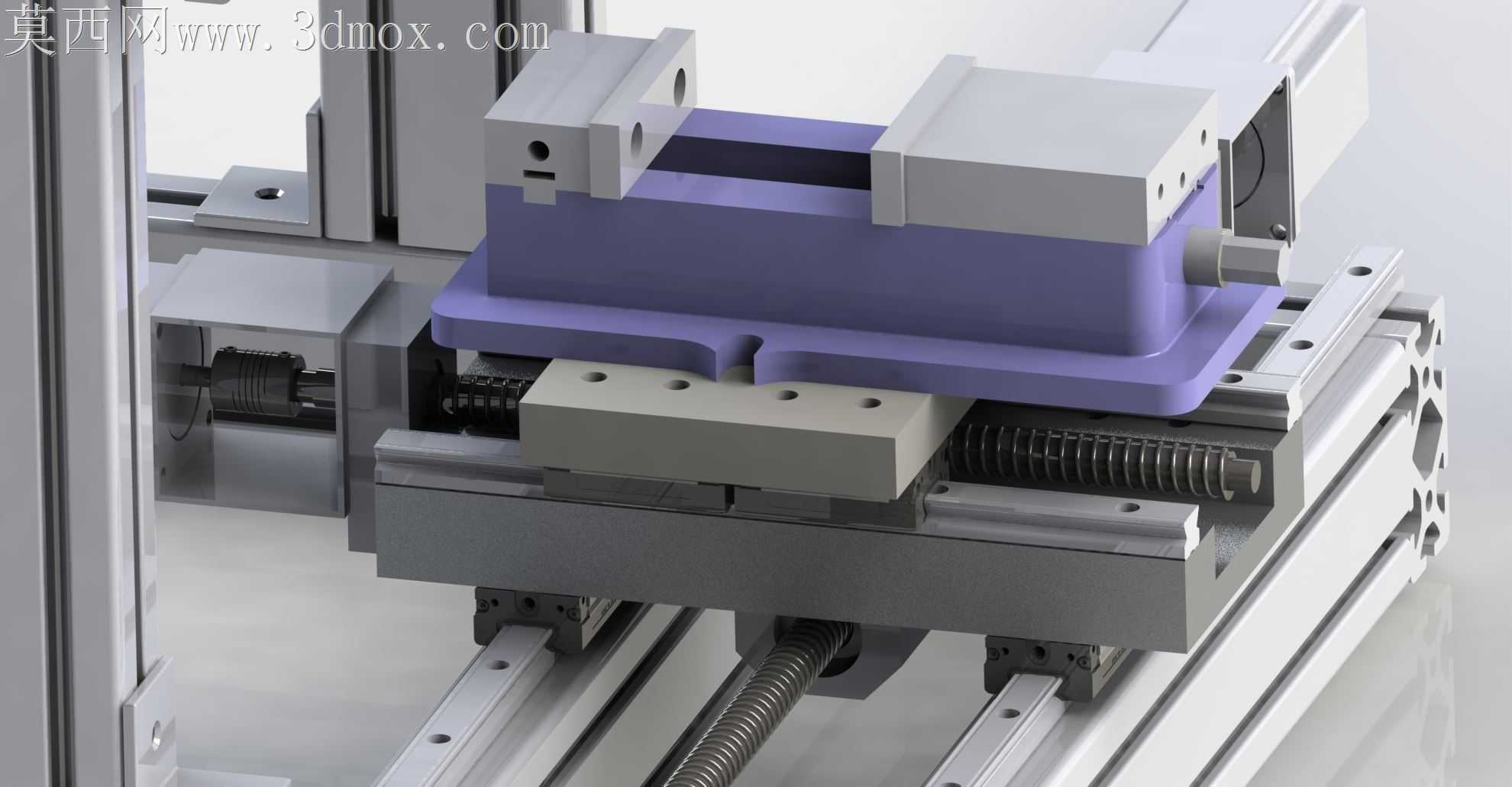

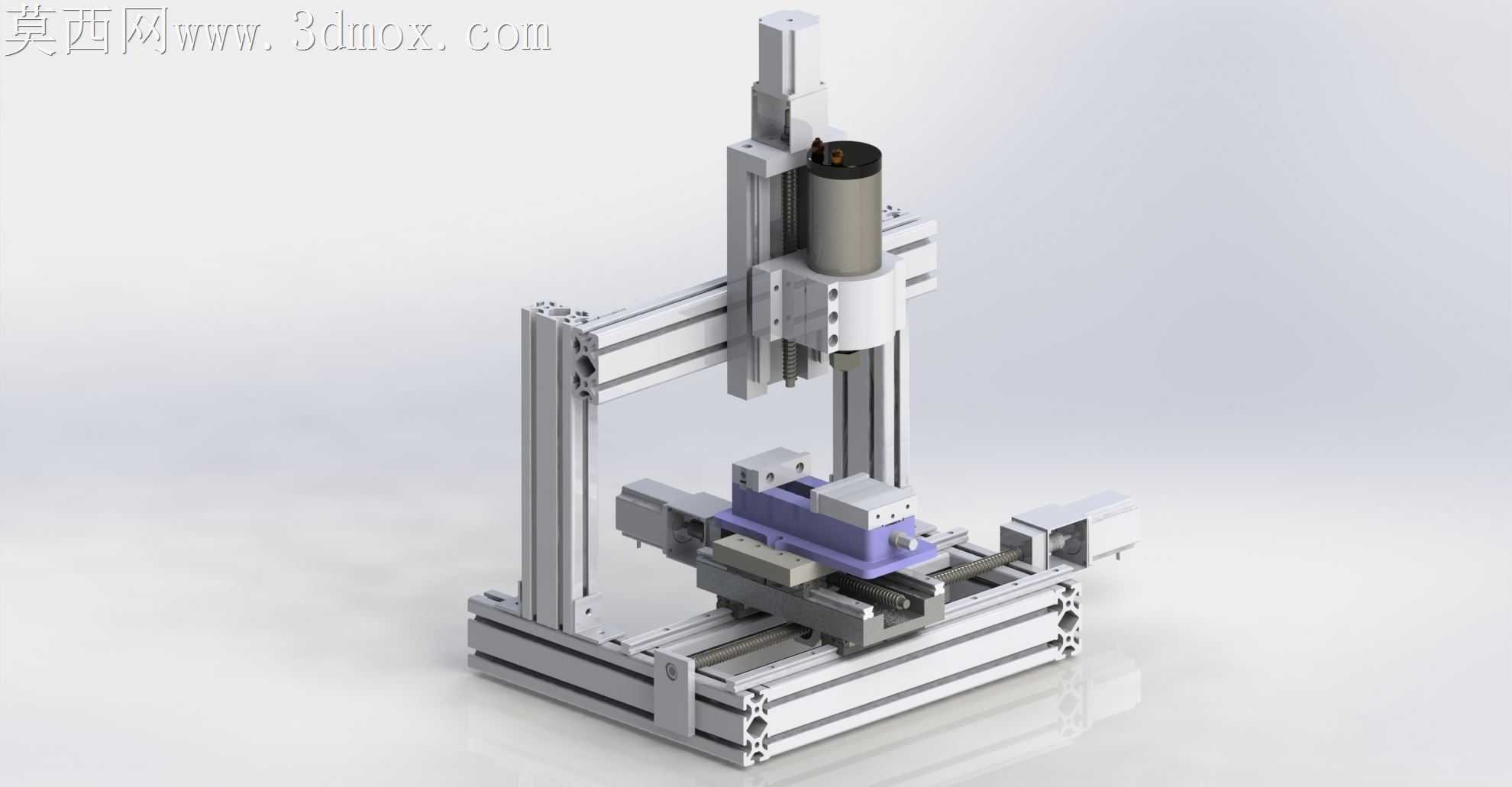

本作品为改进版DIY数控铣床三维建模成果，整体采用工业铝型材搭建框架主体，在三维建模过程中严格遵循机械装配逻辑，对每一处连接结构、运动部件的配合关系都做了精准还原。建模阶段先完成铝型材框架的基准搭建，按照实际铝型材的截面规格、连接角件的安装尺寸完成底座、立柱、横梁的框架结构，确保整体机架的刚性支撑结构符合小型桌面铣床的受力需求，所有型材的槽口位置、连接孔位都按照标准件参数绘制，保证虚拟装配与实际加工组装的一致性。传动系统部分完整还原了XYZ三个轴向的运动结构，其中直线运动部件采用THK直线导轨与滑块组件，建模时精准复刻了导轨的滚道结构、滑块的安装孔位以及锁紧结构，三个轴向的传动丝杠、伺服驱动电机的安装座、联轴器的连接结构都做了精细化建模，确保运动副的装配关系清晰可查。主轴部分采用立式安装结构，完整绘制了主轴电机、主轴夹头、刀具装夹部位的结构，Z轴滑台的配重与导向结构也做了对应设计，保证主轴上下运动的稳定性。工作台部分设计了可调式工件装夹结构，配合Y轴的前后运动、X轴的左右运动实现加工平面的全行程覆盖，工作台的T型槽结构、锁紧机构都按照实用化DIY设备的需求做了优化设计。渲染阶段采用金属哑光材质模拟铝型材的表面质感，对导轨、丝杠等传动部件赋予金属光亮材质，主轴电机部分做了黑色磨砂质感处理，不同功能部件通过材质差异做清晰区分，整体渲染效果还原了设备组装完成后的真实外观。设计思路上主打小型化DIY加工场景，在保证结构刚性的前提下尽可能压缩设备整体体积，采用标准铝型材与标准直线传动部件降低DIY加工的门槛，所有非标准连接件都做了简化设计，方便爱好者自行加工制作，整体结构兼顾了组装便捷性与加工运行的稳定性，能够满足小型零件的铣削加工需求，建模过程中对所有运动部件做了行程干涉检查，确保三个轴向的运动不会出现结构碰撞，各部件的安装预留了足够的操作空间，方便实际组装时的调试与维护。
