CNC机床用铝制五轴传动模组结构设计

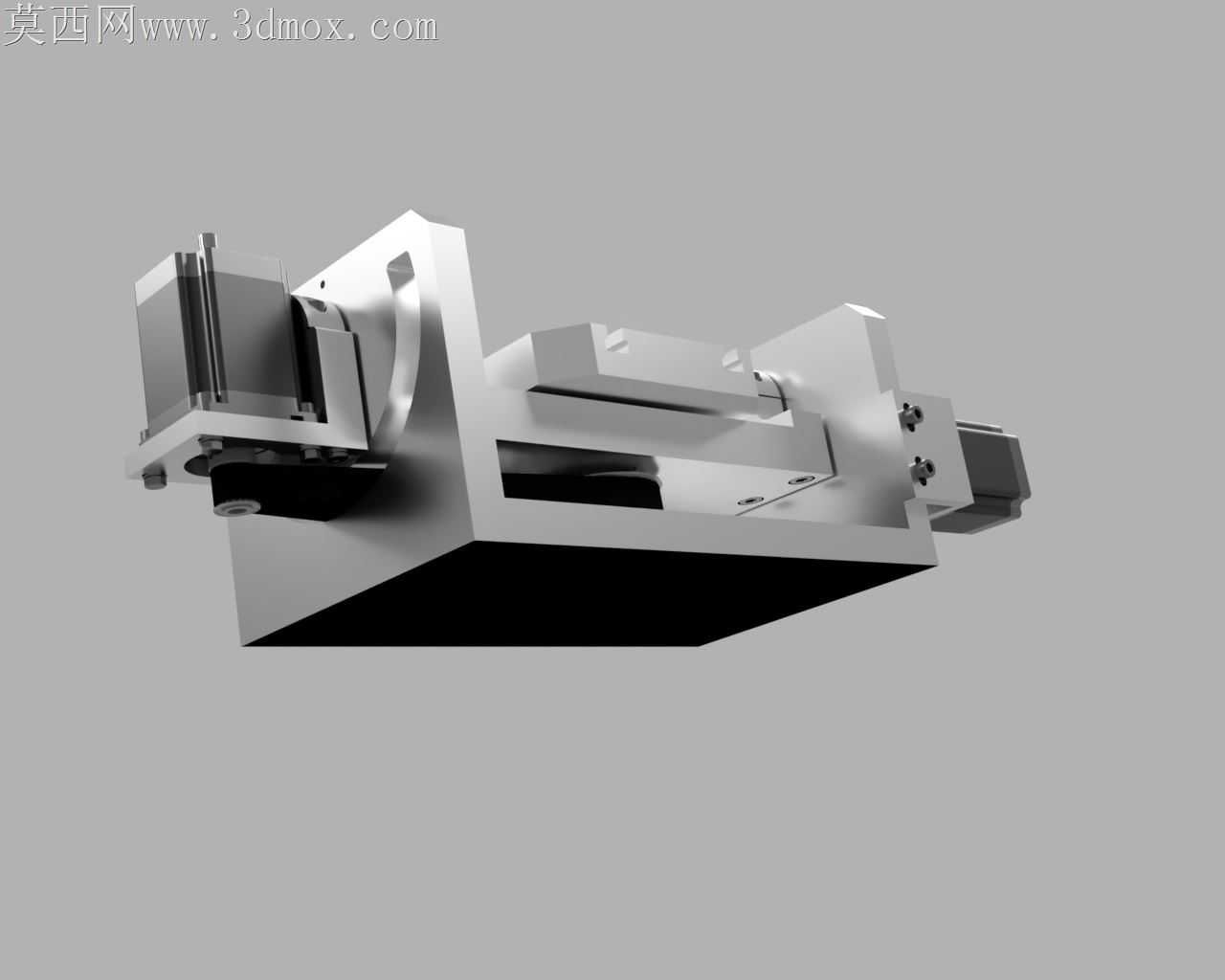

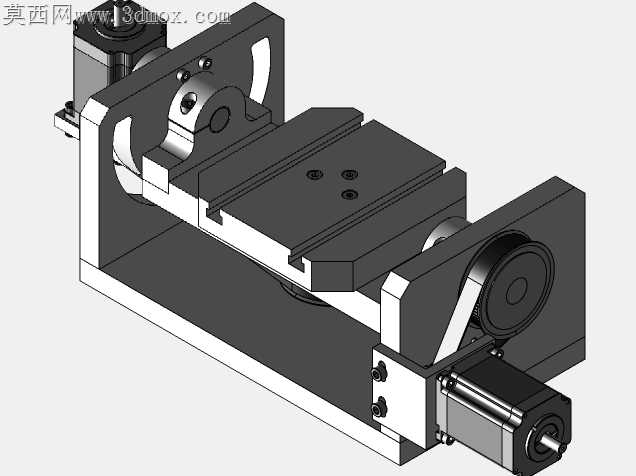

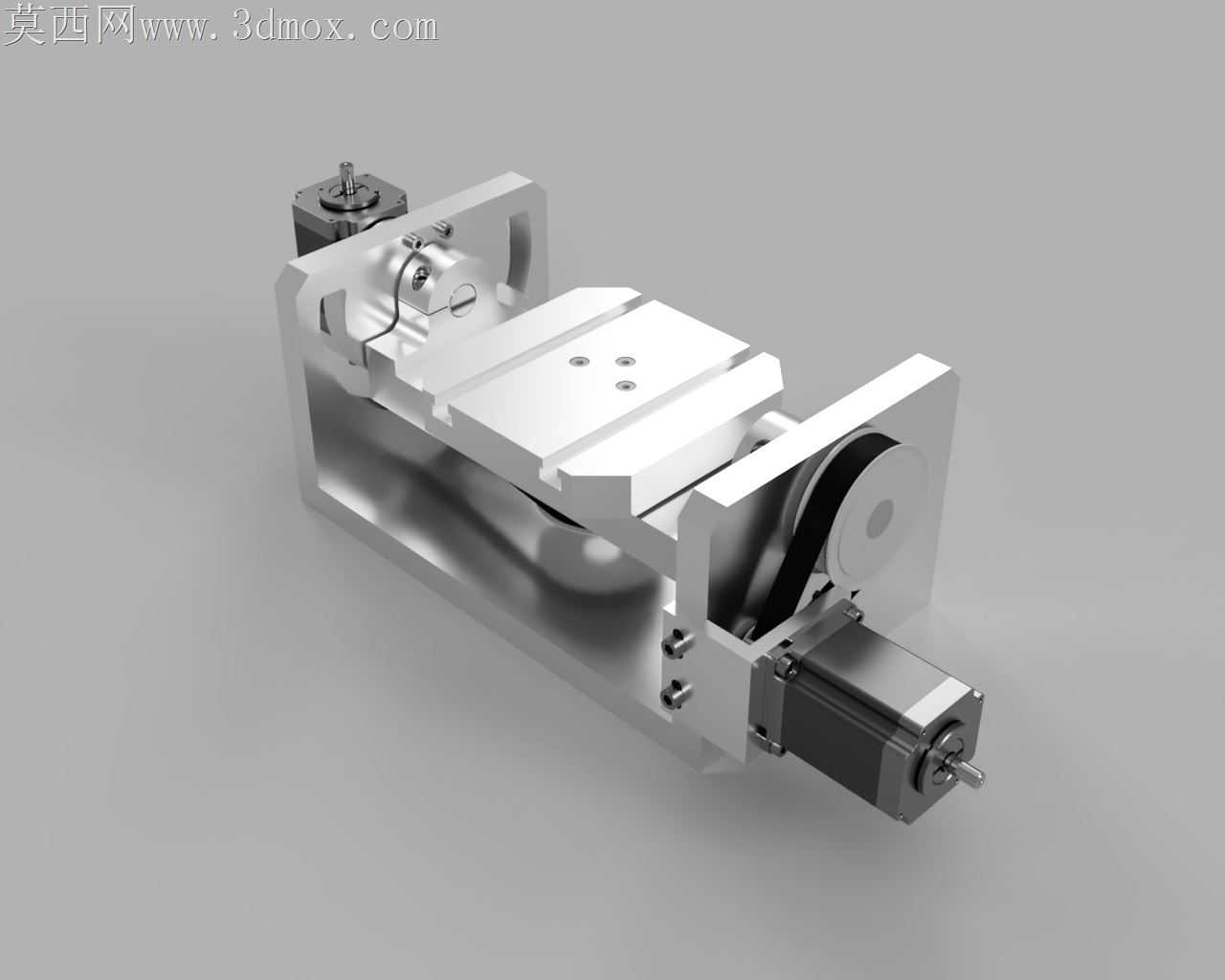

本作品为适配CNC与VMC加工设备的五轴传动轴耳模组，整体采用铝合金作为主体结构材质，在三维建模阶段严格遵循常规加工中心的安装适配逻辑，以通用化的中国市场机床安装尺寸为设计基准，确保模组可直接适配多数常规立式加工中心的加装需求。建模过程中首先完成主体框架的结构搭建，采用框型一体式铝架作为承载基底，兼顾结构刚性与整体轻量化需求，框架上预留的安装孔位严格遵循标准安装间距，可直接与机床工作台面完成定位固定。传动部分的建模完全参照米思米标准正时皮带轮、同步皮带以及标准轴承的实际尺寸进行1:1还原，确保皮带传动的张紧行程、轮系啮合间隙、轴承装配公差都符合实际工业装配要求，避免出现建模干涉、装配错位的问题。滑台部分采用平直导轨搭配滑动承载台的结构设计，承载台面上预留多组标准定位螺孔，可直接适配常规工装夹具的安装固定，滑台的行程限位、传动连接位置都做了加强筋结构处理，避免高速传动过程中出现结构形变。驱动端采用标准伺服电机的安装接口建模，电机与传动轮系的连接位置设计有密封挡边结构，可阻挡加工过程中的切削碎屑、切削液进入传动腔内部，延长传动部件的使用寿命。渲染阶段采用金属磨砂材质模拟铝合金阳极氧化的表面质感，对轴承、皮带轮、紧固件等标准件分别赋予镀铬金属、黑色橡胶、不锈钢等差异化材质，清晰区分不同功能部件的结构边界，通过光影渲染突出模组内部的传动路径与装配关系，直观展示各部件的连接逻辑。整个设计过程充分考虑实际加工的工艺可行性，所有铝制结构件都采用常规铣削即可完成加工的外形设计，无特殊工艺要求的异形结构，标准件全部选用市面通用量产型号，无需单独定制加工，可大幅降低模组的实际制造成本与组装难度，传动结构的布局经过反复校核，确保五轴联动过程中传动顺畅无卡滞，重复定位精度可满足常规精密零件的加工需求。
