F450无人机机架带M3孔螺旋桨保护护圈

　　这款护圈结构是针对F450规格四轴无人机机架开发的螺旋桨防护部件，日常作业场景里，不管是新手入门阶段的实操练习，还是室内狭小空间的航拍、巡检作业，螺旋桨剐蹭障碍物、碰撞墙面或者地面的概率始终居高不下，一旦高速旋转的桨叶直接撞击硬质物体，轻则桨叶崩裂、电机轴受冲击变形，重则整机失控坠落造成核心部件损毁，甚至可能划伤周边操作人员，这类防护部件的核心作用就是在桨叶和外界障碍物之间形成一道物理缓冲屏障，把碰撞的冲击力先由护圈结构承接，避免桨叶直接接触碰撞源。

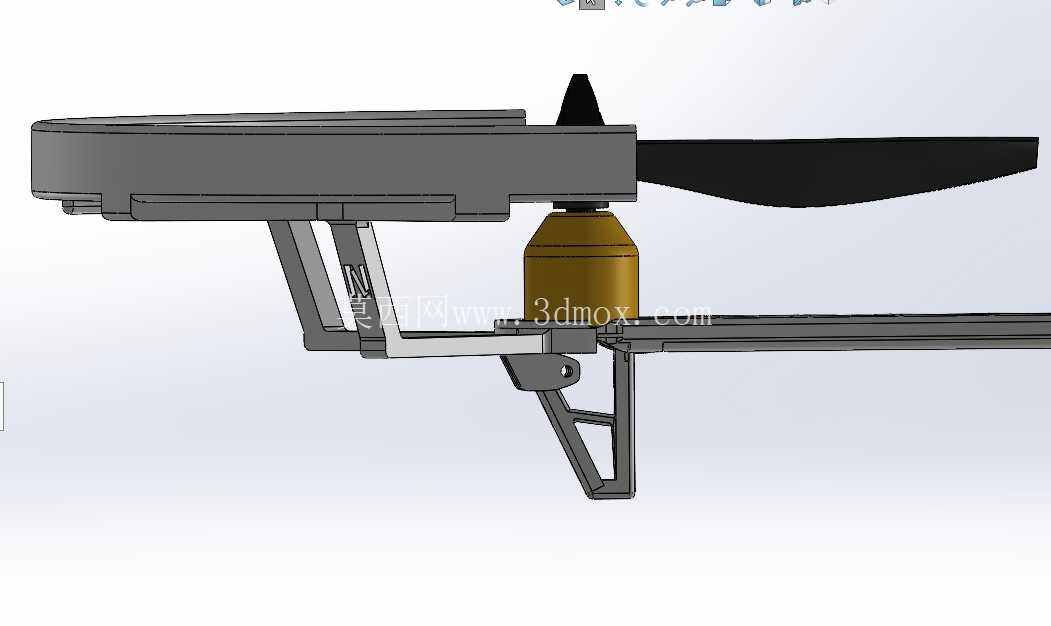

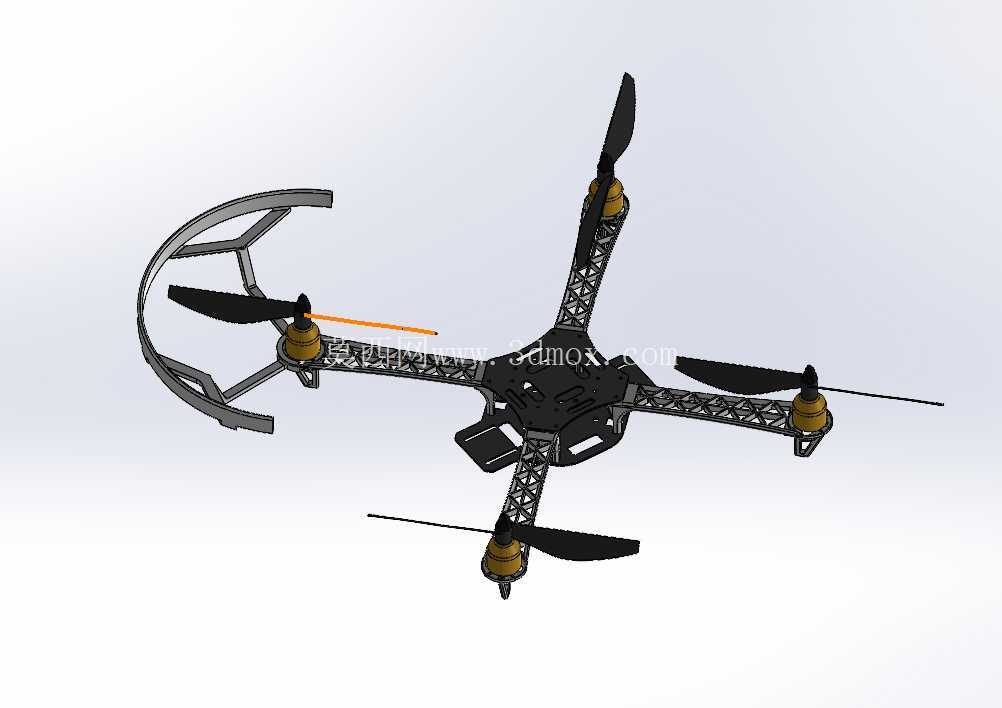

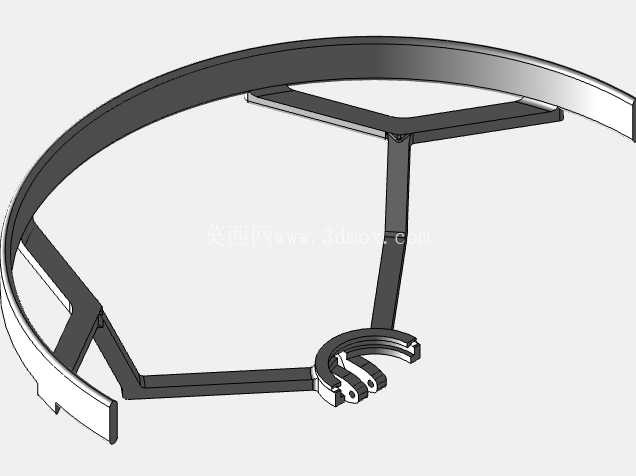

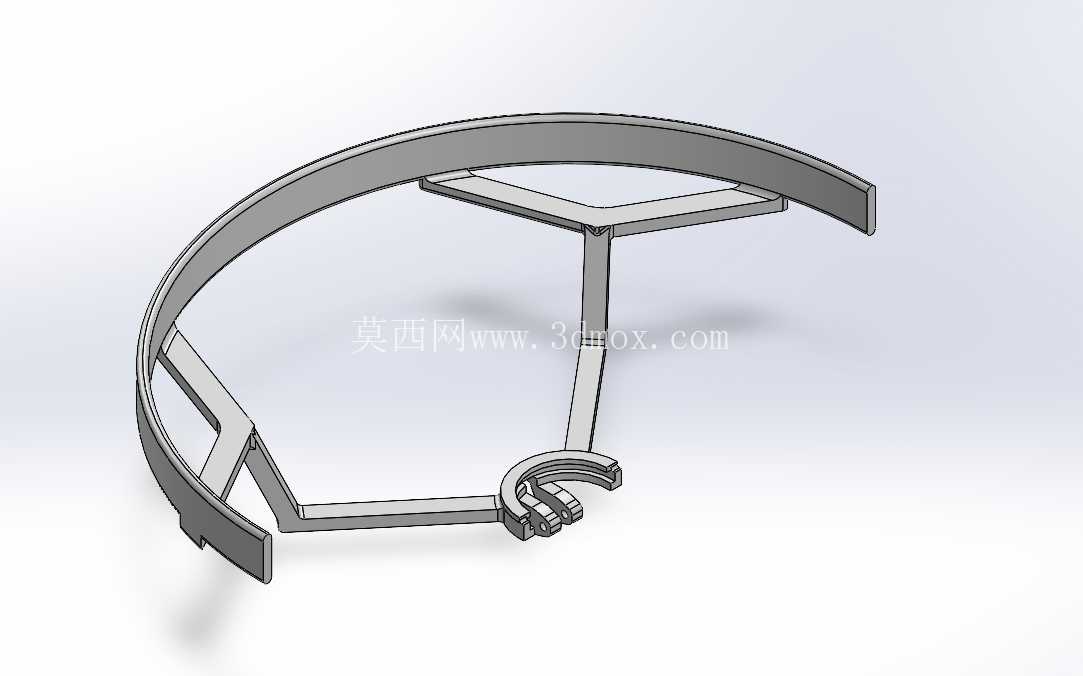

　　从结构设计逻辑来看，整个护圈采用半包围弧形主环搭配三角支撑臂的结构形式，没有做整圈封闭设计，一方面是尽可能降低结构自重，避免额外负载过多消耗无人机电池电量、压缩有效续航时长，另一方面半开放结构不会遮挡桨叶的下洗气流，不会因为护圈结构扰乱流场导致飞行姿态控制出现额外干扰。支撑臂的布局完全匹配F450机架的单轴安装点位，末端的安装座预留了标准M3螺纹孔位，安装时不需要对原有机架做任何打孔、切削改装，直接利用机架原有电机座附近的M3安装位就能完成固定，安装边界完全贴合F450机架的单轴悬臂长度，护圈的弧形段外径刚好超出桨叶旋转半径2mm左右，既不会因为护圈直径过大导致整机横向尺寸过度增加，影响穿越狭小缝隙的能力，也不会因为尺寸不足导致桨叶边缘突出护圈之外失去防护作用。

　　材质适配方面，结构壁厚控制在1.8mm，不管是采用PLA、PETG等常见3D打印材料制作，还是采用注塑工艺批量生产，都能在保证结构抗冲击强度的前提下控制整体重量，单只护圈的重量控制在8g以内，四个护圈总附加重量不超过35g，对于F450这类起飞重量在800-1200g区间的四轴机型来说，负载占比极低，不会对飞行机动性造成可感知的影响。细节结构上，支撑臂和主弧形环的连接位置做了R3的圆角过渡，避免应力集中导致飞行过程中受气流振动或者轻微碰撞时出现连接位断裂的问题，安装座位置做了局部加厚处理，厚度达到3mm，能够承受碰撞时的冲击力传导，不会因为安装位强度不足导致碰撞后护圈直接脱落。

　　实际使用中，这类护圈除了防碰撞的核心作用，还能在桨叶意外出现断裂射桨的极端情况时，阻挡断裂飞出的桨叶碎片，降低周边人员和物体被高速碎片击中的风险。设计过程中也充分考虑了拆装便利性，不需要拆卸电机或者桨叶就能完成护圈的安装和拆卸，日常维护更换时操作效率很高，支撑臂的角度经过反复调整，避开了电调走线、LED灯条等常见的机架附加配件的安装位置，不会和其他常用配件产生安装干涉。护圈的弧形段截面采用窄边矩形设计，迎风面宽度控制在5mm以内，尽可能降低飞行过程中的风阻，减少大风环境下护圈带来的额外风阻干扰，提升飞行稳定性。
