四旋翼航拍巡检无人机结构设计

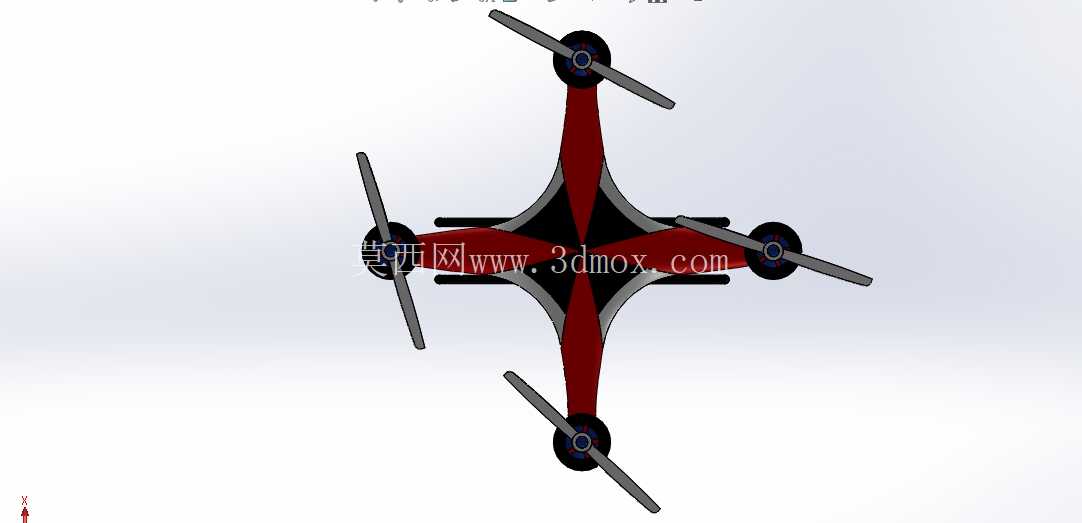

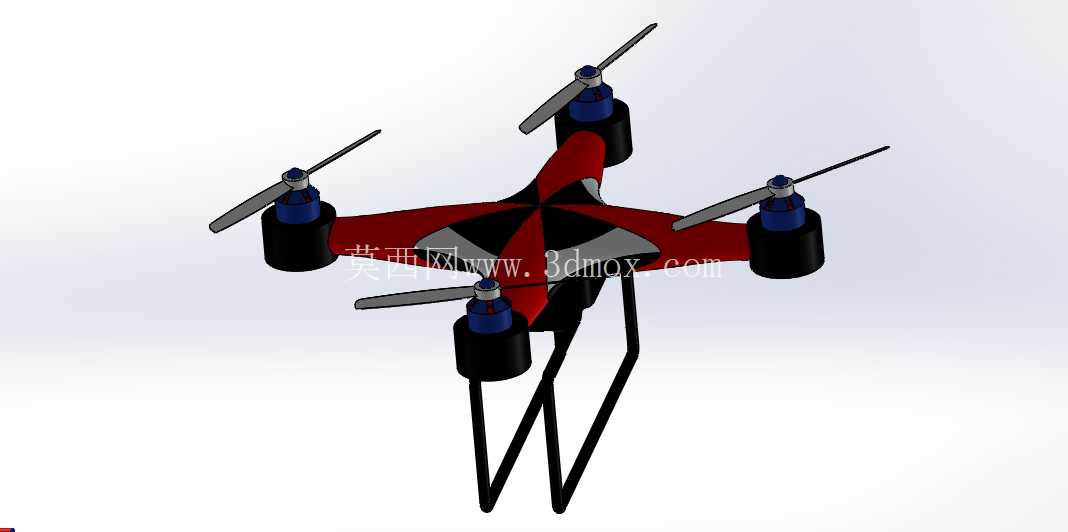

　　这款四旋翼飞行器的结构设计，核心围绕低空作业场景的实际需求展开，日常可覆盖小范围航拍测绘、电力线路巡检、农林植保作业、应急场景空中探查等多个民用低空作业场景，相比固定翼飞行器，它不需要专用起降跑道，在狭小场地就能完成垂直起降与空中悬停，作业灵活性更强，适合城市楼宇间、山林地块、厂区内部这类空间受限的作业环境。从结构布局来看，采用了经典的X型四旋翼排布，四个机臂从中心主机体向外对称延伸，这种布局的优势在于动力分布均匀，飞行过程中姿态调整的响应速度更快，单个旋翼的动力波动对整体飞行姿态的影响更小，飞控系统的姿态解算逻辑也更易实现稳定控制。

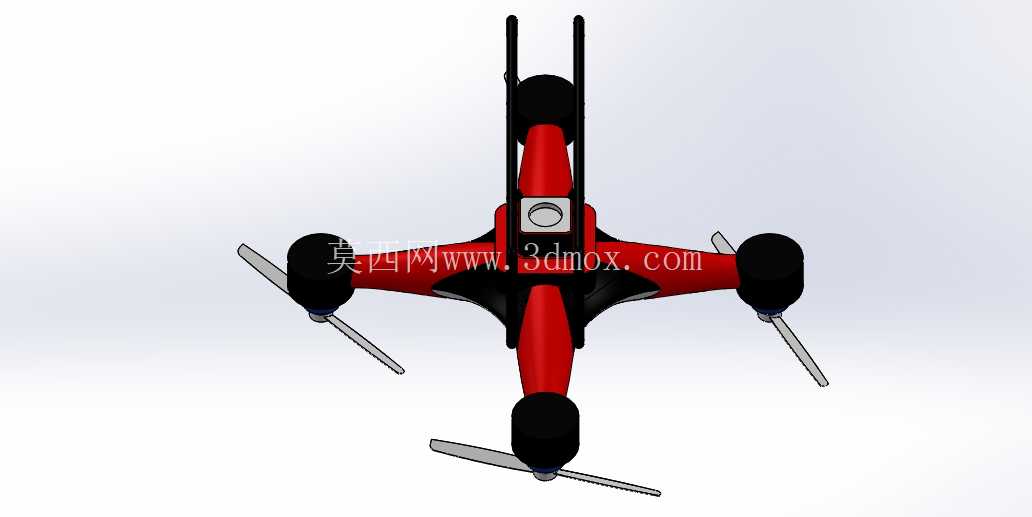

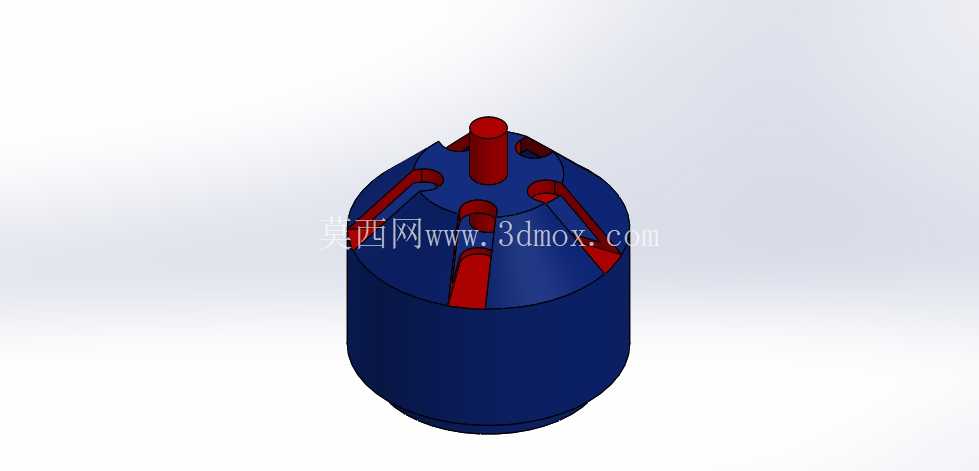

　　机臂与中心机体的连接位置做了圆弧过渡强化处理，避免直角连接带来的应力集中问题，日常作业中如果发生轻微擦碰，应力可以顺着过渡圆弧分散到整个机臂结构上，降低连接位置断裂的风险。中心主机体采用上下分层的腔体设计，上层腔体用来安置飞控主板、GPS模块、数传天线这类核心电子元器件，腔体做了内凹的安装止口，装配时可以直接将电路板卡入止口定位，不需要额外设计复杂的定位工装，下层腔体预留了电池舱与任务载荷安装位，电池舱的尺寸边界按照常规3S-4S航模锂电池的通用规格设定，既可以适配不同容量的标准电池，也预留了足够的插拔操作空间，外场作业更换电池时不需要拆解机体外壳，提升作业效率。四个旋翼的电机安装座设计在机臂末端，安装座平面与机臂轴线保持垂直，保证电机输出轴与水平面垂直，避免动力输出方向出现偏角带来的额外动力损耗，安装座上预留了标准的电机安装孔位，可以适配22系列、23系列常用的外转子无刷电机，用户可以根据自身的载重需求、续航需求更换不同KV值的电机，不需要重新加工机臂结构。螺旋桨采用两叶设计，桨叶长度与机臂长度做了匹配校核，相邻两个机臂上的螺旋桨在转动过程中不会出现桨叶碰擦的情况，同时预留了足够的安全间隙，就算飞行过程中机臂出现轻微的形变，也不会发生打桨故障。

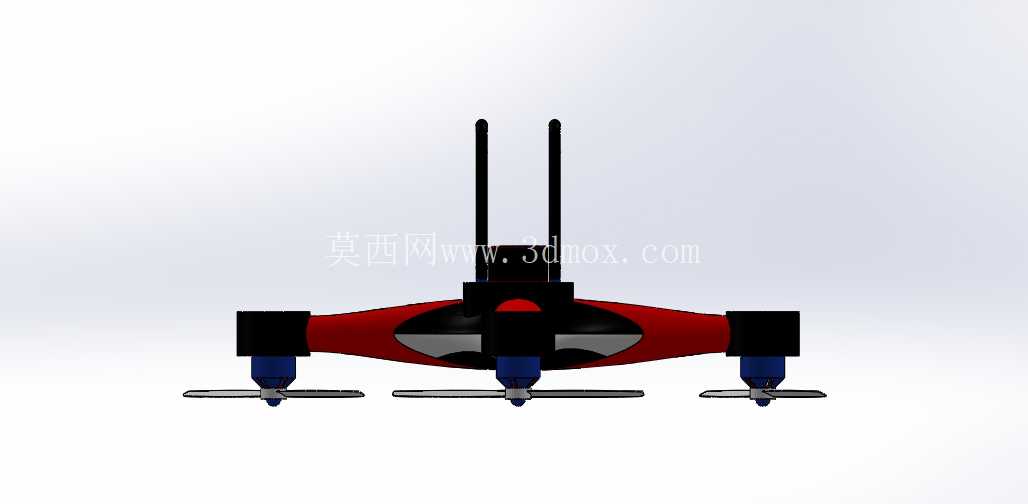

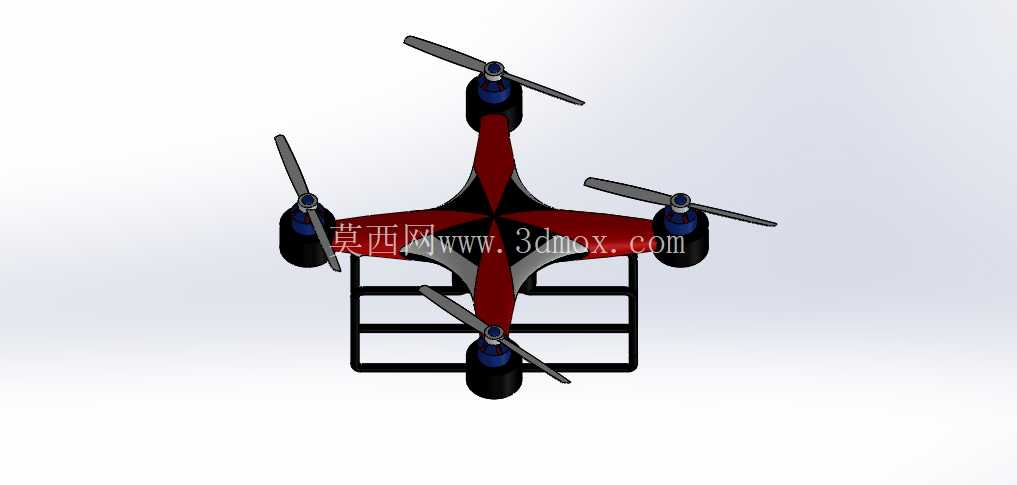

　　整机的重心设计严格控制在中心机体的几何中心位置，电池安装位、任务载荷安装位都布置在重心轴线上，避免重心偏移带来的额外动力消耗与姿态控制难度，飞控安装位还预留了减震棉安装空间，可以过滤飞行过程中电机转动带来的高频震动，保证飞控陀螺仪、加速度计的数据采集精度，提升飞行稳定性。从安装边界来看，整机展开后的外接圆直径控制在450毫米范围内，机臂采用可快拆的连接结构，拆卸后可以放入常规的双肩背包中携带，外场转场作业不需要专用的运输箱。起落架采用轻量化的支脚结构，布置在中心机体的前后两侧，高度预留了30毫米的离地间隙，既可以保证下方安装的航拍相机、检测传感器不会在起降过程中触碰地面，也不会因为起落架过高带来额外的风阻影响飞行续航。

　　结构设计过程中所有的连接孔位、安装止口都做了参数化关联，调整机臂长度、电机安装座尺寸时，对应的连接结构尺寸会自动更新，后续如果要衍生不同轴距的版本，只需要修改对应参数就能快速完成结构调整，不需要重新绘制全部零件。每个零件的壁厚都做了等强度设计，机臂主体壁厚控制在2毫米，既可以保证飞行过程中的结构刚度，避免机臂共振，也能尽可能降低机体自重，提升有效载荷能力。中心机体的外壳边缘都做了圆角处理，没有尖锐的棱角，一方面可以降低飞行过程中的空气阻力，另一方面也能避免日常搬运、装配过程中划伤操作人员。所有的装配位置都设计了定位止口，零件装配时不需要反复调整位置，顺着止口就能完成精准对位，降低装配难度，就算是没有丰富装配经验的用户，也能快速完成整机组装。
