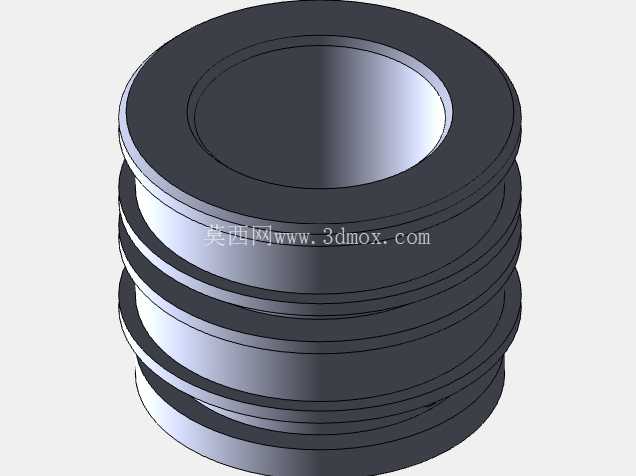

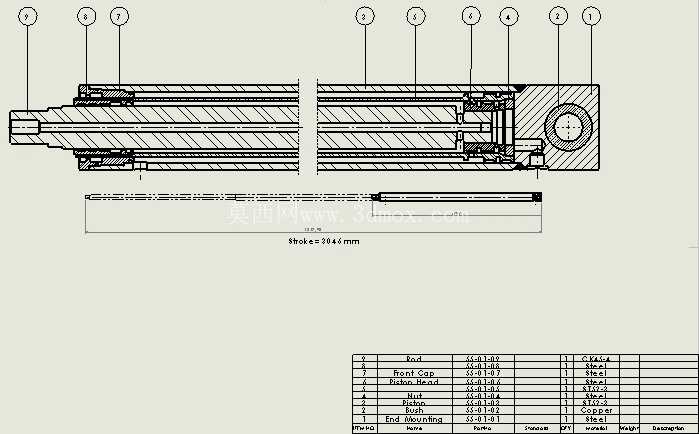

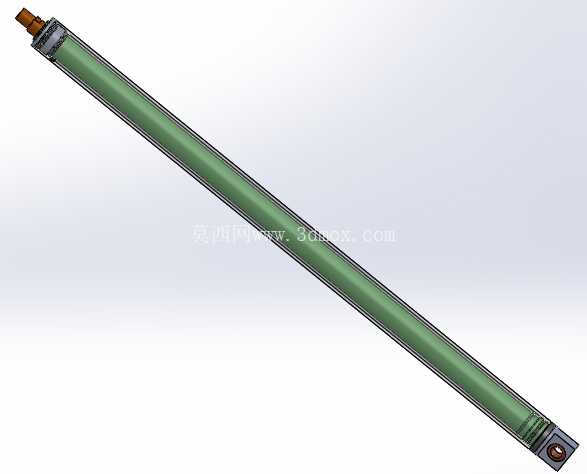

双级双作用伸缩液压油缸结构设计

　　这款双作用伸缩液压元件采用两级伸缩的结构形式，核心设计目标是在有限的安装压缩长度内，实现更长的工作行程，解决常规单级油缸在安装空间受限但行程要求大的场景下无法适配的痛点。从实际工程应用来看，这类油缸的适配场景覆盖多个工业领域：在运输与起重重装备领域，自卸卡车的货箱举升机构会采用这类结构，依靠两级伸出的长行程将货箱抬升至足够的倾卸角度，配合紧凑的收缩尺寸可以完全嵌入车辆底盘的预留安装空间，不会占用过多货箱下方的布置空间；汽车起重机的变幅、伸臂机构也会选用这类油缸，在臂架收缩状态下油缸完全收合，随臂架逐级伸出时同步提供稳定的推拉力，满足大臂长距离伸展的动力需求；港口散货装卸的小型集装箱起吊设备、农业领域的大型自走式拖拉机装载斗举升机构、谷物收割机的割台升降结构，也会依托这类油缸的长行程特性完成作业动作。

　　在建筑施工场景中，小型挖掘设备的动臂驱动、移动升降作业平台的升降支腿、临时施工高架作业平台的调平机构、维护施工用的车载高空作业斗举升结构，都需要这类收缩尺寸小、伸出行程长的液压元件，在设备转场收纳时油缸完全收合不超出设备边界，作业时伸出足够长度满足作业高度要求。特殊行业场景里，影院与展会的升降舞台、移动展示平台、会议中心的扬声器升降支架、博物馆展陈平台的可移动展品驱动结构，海洋作业领域的小型船只起重系统、海岸设备的起吊小艇钓鱼平台、潜水与跳水平台的升降调节，也会选用这类双作用伸缩油缸，依靠双向液压控制的特性实现平稳的伸出与回缩动作。

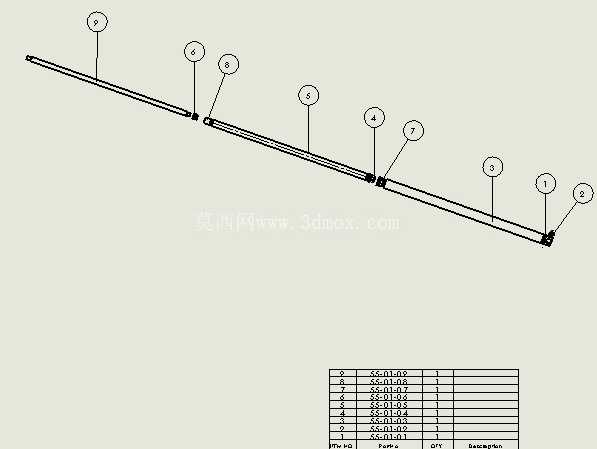

　　从功能特性来看，这款油缸为双作用控制形式，推、拉两个方向的动作均依靠液压压力驱动，区别于单作用伸缩缸仅靠液压伸出、依靠负载自重回缩的形式，可对回缩过程的速度进行全程控制，动作稳定性更强。其伸出动作遵循逐级递进的逻辑：压力油进入无杆腔时，直径最大的第一级缸筒首先伸出，到达该级行程终点后，液压压力推动第二级更小直径的缸筒继续伸出，直到达到总行程1520mm；回缩动作则反向逐级进行，压力油进入有杆腔时，直径最小的末级缸筒首先回缩，到位后前一级缸筒依次收回，直到完全回到初始收缩状态，每一级的动作都由液压压力直接驱动，不会出现卡顿或顺序错乱的问题。

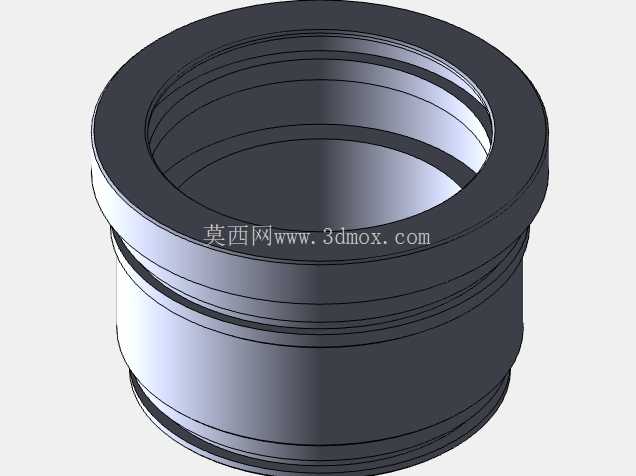

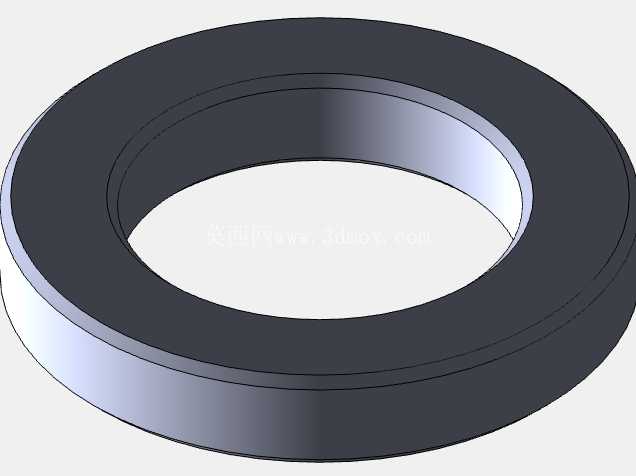

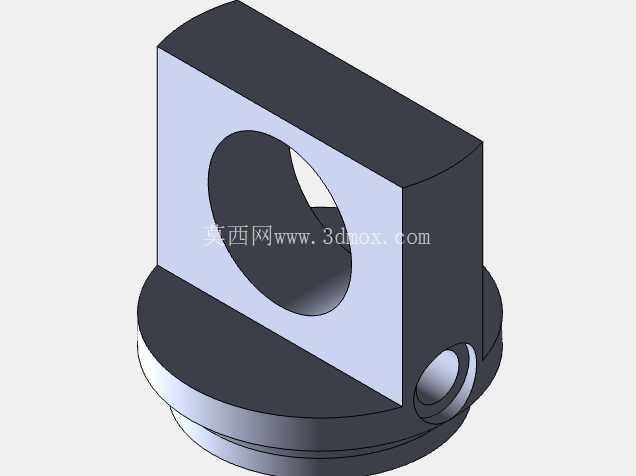

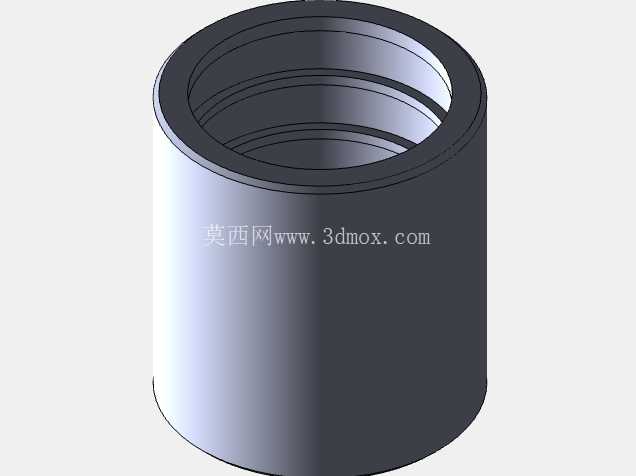

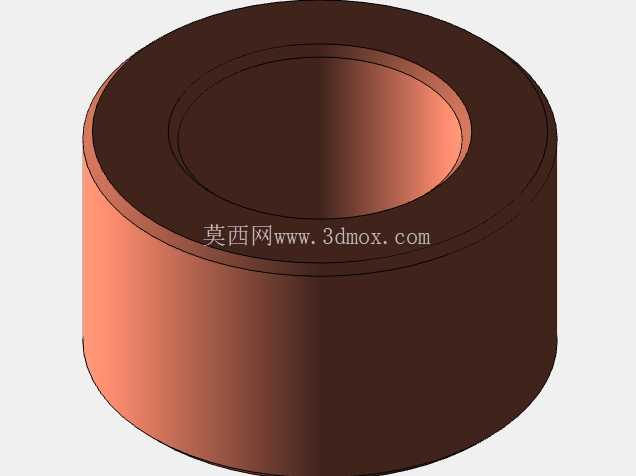

　　从设计思路层面，这款油缸的各级缸筒配合间隙经过严格匹配，既保证伸缩动作的顺畅无卡滞，又控制内泄漏量在允许范围内，避免各级带载伸出时出现沉降；缸筒两端的限位结构做了强化处理，避免行程终点出现硬冲击，延长密封件与结构件的使用寿命；杆端与缸筒端的连接形式采用铰接结构，可适配安装过程中的小角度偏摆，抵消安装面的形位公差带来的附加应力，避免油缸工作时出现别劲问题。从尺寸与安装边界来看，这款油缸收缩状态下的外径尺寸为75mm与55mm两级匹配，总行程1520mm，收缩后的整体长度远小于总行程长度，安装时仅需要预留收缩状态下的轴向空间即可，径向安装空间仅需要匹配最大缸径75mm的尺寸，不需要额外预留过大的径向避让空间；铰接点的尺寸设计符合通用液压油缸的安装接口规范，可直接替换同参数的常规伸缩油缸，不需要对设备的安装支座做额外修改。结构设计上充分考虑了空间利用率，在相同行程要求下，相比单级油缸可缩短近一半的收缩长度，特别适合安装空间轴向尺寸受限但需要长行程直线驱动的场景；双向液压控制的特性让其可应用于负载方向存在变化、无法依靠负载完成回缩的场合，相比单作用伸缩缸适用范围更广；各级结构的强度经过匹配计算，伸出状态下的承载能力满足额定工作压力下的负载要求，不会出现各级缸筒强度不足导致的变形或泄漏问题，可长期在额定工况下稳定工作。
