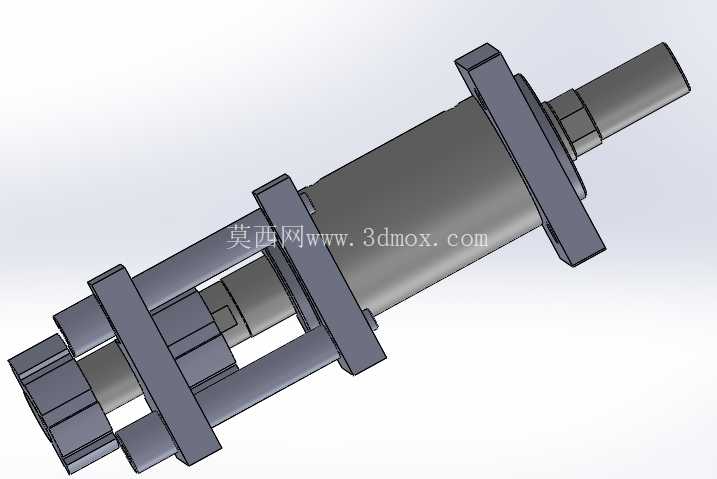

带行程调节功能的紧凑型液压缸结构

这款带行程调节功能的液压缸，整体外形尺寸控制在65mm×35mm×45mm的紧凑边界内，在小型液压执行元件的选型场景中，能够适配安装空间局促的设备工位，无需额外预留大尺寸安装余量。从实际应用场景来看，这类可调行程液压缸覆盖多行业的工装与生产设备需求：电子行业的装配工位上，可通过行程调整适配不同规格元器件的压装深度，无需更换执行元件即可完成多型号产品的装配切换；制药行业的压片设备中，可通过微调行程控制片剂压制厚度，匹配不同配方的工艺参数要求；光学加工的抛光设备上，可调整施压行程适配不同曲率工件的抛光压力控制；焊接工装中，可调整探头或焊枪的进给距离，适配不同焊缝位置的加工需求；切割设备上，可配合定位系统调整进给行程，完成不同厚度材料的定长切割动作；实验室测试设备中，可作为可变行程的加载执行件，完成不同位移量的力学测试项目。

从功能特性来看，这款液压缸最核心的设计点是无需拆解缸体、无需额外外部机械修改，即可调整有效工作行程，单缸可适配同一工位内不同的工作行程要求，减少现场更换执行元件的停机时间，也能降低多规格油缸的备件库存成本。其行程调节分为三类实现路径：外部调节是最常见的形式，调节点设置在轴端或者缸体本体上，通过扳手手动动调节，刻度步长为5mm，调节状态直观，操作便捷，调节精度有明确刻度参考；内部调节通过缸内内置的控制阀组实现行程限位，调节点位于缸体内部，防护性更好，不会因外部磕碰改变调节值，行程控制更准确；智能调节形式则搭配电子编程控制，可通过电控信号远程调整行程参数，适配自动化生产线的程控需求。

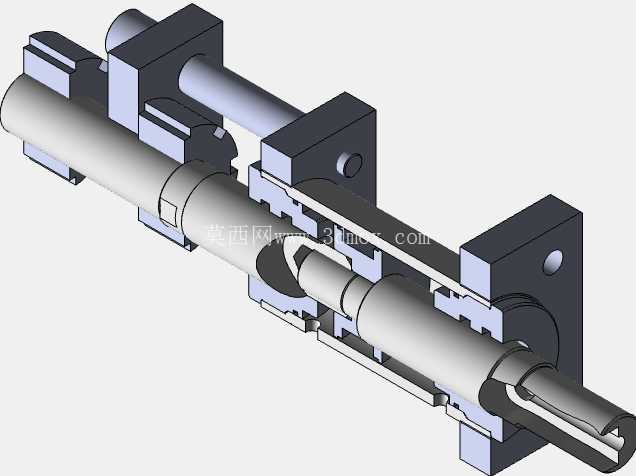

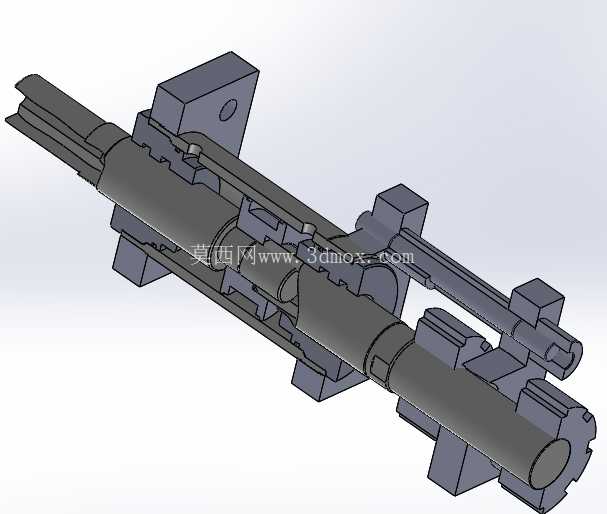

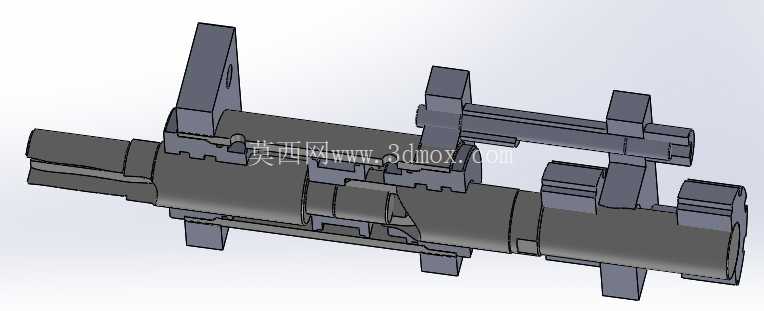

设计思路上，这款缸采用紧凑集成化结构，将调节机构与缸体本体整合为一个单元，没有外凸的零散调节部件，安装时不需要额外设计避让调节结构的空间，集成式的锁定结构也能避免调节到位后行程出现漂移，保证重复动作的位置准确性。当然这类带调节功能的液压缸在选型时也需要注意实际工况的限制：相比标准固定行程油缸，内置的调节结构会增加一定的活塞运动阻力，同时整体重量会比同缸径同行程的标准缸略高，受调节结构的尺寸限制，最大可调行程上限为45mm，长期使用后调节机构的磨损会带来一定的精度下降，需要定期校验行程刻度值。在安装边界上，这款缸的轴向安装接口、径向固定孔位都做了标准化适配，可直接替换同安装尺寸的标准油缸，不需要修改原有设备的安装板设计，对于已有设备的升级改造场景十分友好，不需要重新设计安装结构就能实现行程可调的功能升级。在气液传动系统的选型中，这类可调行程缸尤其适合多品种小批量的生产工位，单缸覆盖多个行程需求，减少备件种类，也能快速切换生产参数，适配柔性生产的要求。
