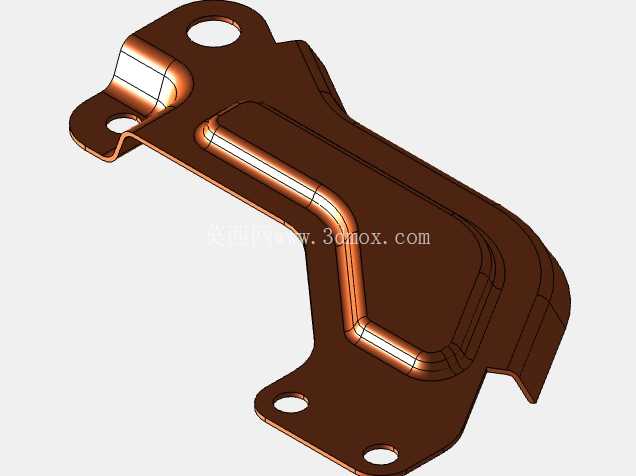

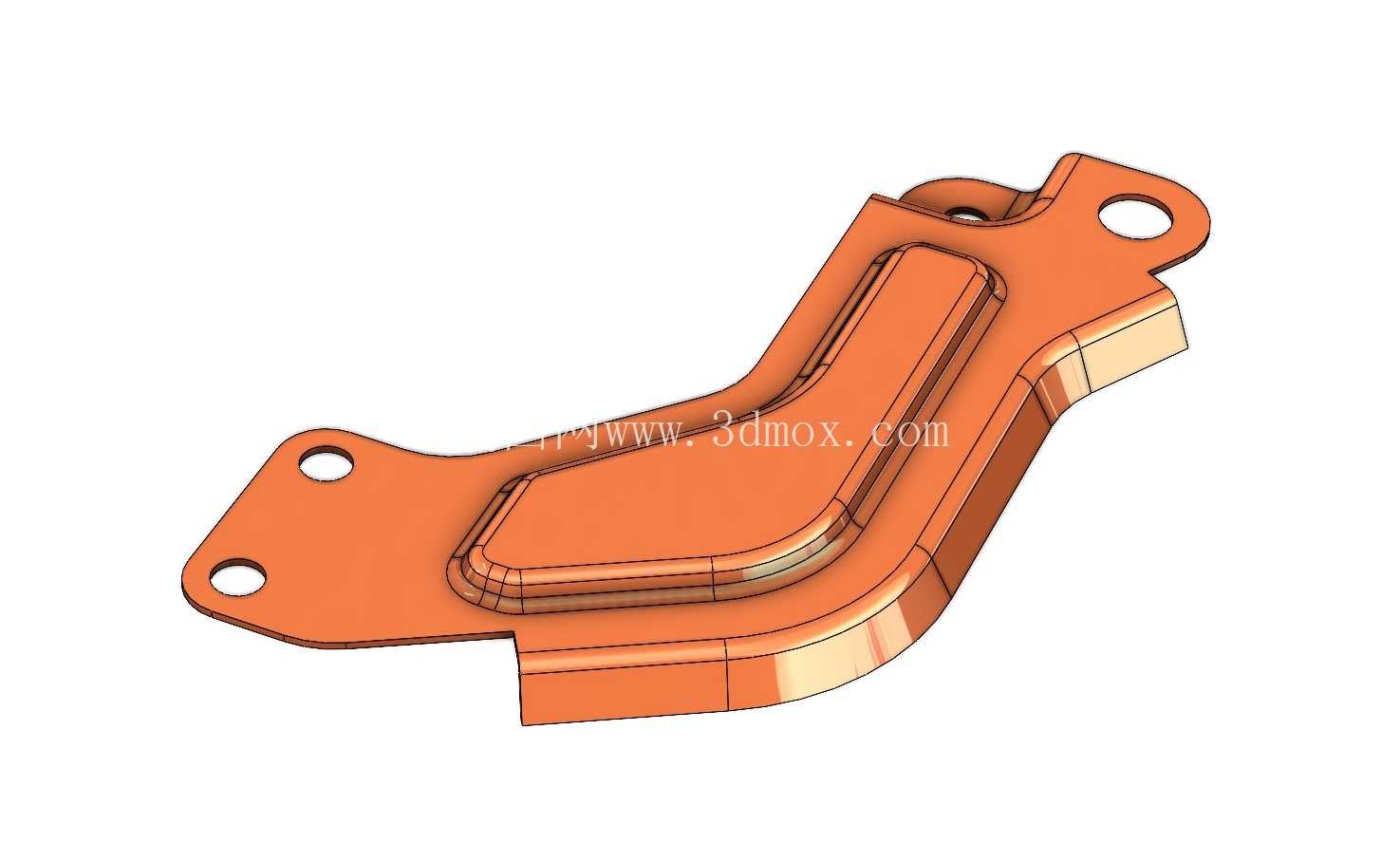

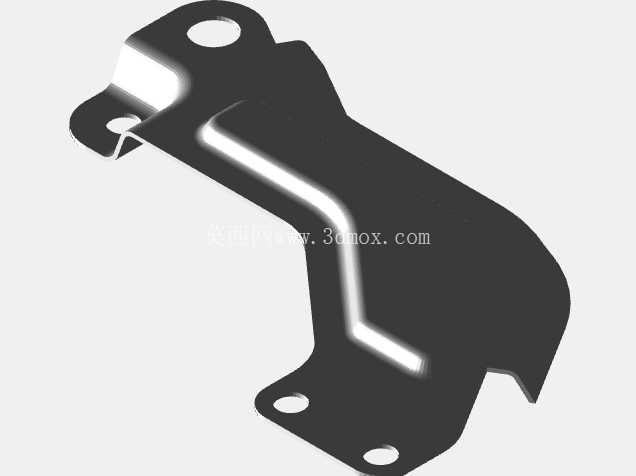

这类带加强压筋的异形折弯钣金件,多应用在中小型工业设备的壳体内部、动力传输侧旁或是外置附件的连接点位,承担相邻部件之间的载荷传递、位置固定以及小范围的形变补偿作用,相比铸造成型的同功能支座,钣金折弯件的生产周期更短,单件重量更轻,在中小批量的设备迭代改型场景中适配性更强。从结构设计逻辑来看,零件整体采用不等宽的异形轮廓走向,三个安装孔分别布置在三个不同方向的外延耳片上,这种非共线的孔位布局能够避免安装后出现绕安装轴转动的自由度问题,同时三个固定点的受力方向互相形成约束,在设备运行产生持续振动的工况下,能有效降低连接螺栓的松动概率。
零件中部的凸起压筋并非装饰性结构,沿着零件的长轴走向布置的闭合压筋,能够在不增加板材厚度的前提下,将零件的整体抗弯刚度提升40%以上,毕竟这类支架经常需要承托旁侧的管线固定座、小型传感元件或是轻量化的护板,长期受力下如果平面段刚度不足,很容易出现中部下凹变形,导致被固定部件的位置偏移,影响设备整体的运行精度。在安装边界的设计考量上,三个安装耳片的平面度公差被控制在0.1mm以内,耳片与零件主体的折弯过渡处采用了大圆角过渡,既能够避免折弯加工时出现板材开裂的问题,也能消除安装时与配合面之间的干涉间隙,不需要额外增加调整垫片就能实现贴合安装。
零件的折弯角度并非统一的90度垂直结构,其中靠近长端的折弯段带有小角度的倾斜,这个角度是根据设备内部的安装空间斜度匹配设计的,能够在狭窄的设备腔体内避开相邻的油路管线和走线槽,不需要额外修改周边其他部件的位置就能完成装配,大幅降低了设备整体改型的调整成本。从实际使用场景来看,这类钣金支架既可以用在通用工业控制柜的内部元件固定,也能适配小型工程机械的外侧护板连接,甚至在部分民用机电产品的内部结构中也能看到同结构逻辑的零件,它的设计核心是在满足安装固定功能的前提下,尽可能压缩零件自身的占用空间,同时通过结构优化减少材料用量,平衡结构强度和生产成本之间的关系。在建模过程中,这类零件需要提前预留好折弯扣除量,确保展开后的下料尺寸能够匹配折弯后的实际轮廓,尤其是压筋位置的形变延伸量需要根据板材的实际材质参数调整,避免压筋成型后整体尺寸出现偏差,导致安装孔位错位。另外零件边缘的毛刺方向在设计时就做了统一要求,所有外露边的毛刺都朝向非安装面一侧,避免装配时划伤安装人员,也防止长期使用过程中毛刺脱落掉入设备内部造成电路短路或是运动部件卡滞。
不同于标准的平直角码,这种异形钣金支架的每一段轮廓、每一个折弯角度都是对应具体安装空间做的适配设计,没有多余的结构冗余,每一个结构特征都对应明确的功能需求:安装耳片负责螺栓连接固定,中部压筋负责提升整体刚度,异形轮廓负责避让周边部件,倾斜折弯段负责匹配安装面的角度,整个零件没有任何为了造型而添加的无效结构,完全是从工程实用角度出发完成的结构设计。在表面处理的适配性上,这种带闭合压筋的结构也预留了足够的工艺间隙,无论是做喷塑、电泳还是镀锌处理,药液都能顺利从压筋的边角位置流出,不会出现积液导致的表面处理层不均匀问题,能够满足不同工况下的防腐蚀使用要求。
