双轴U型云台连接固定支架结构

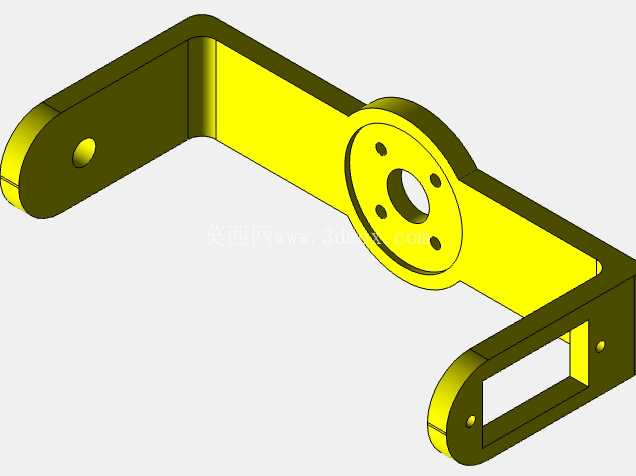

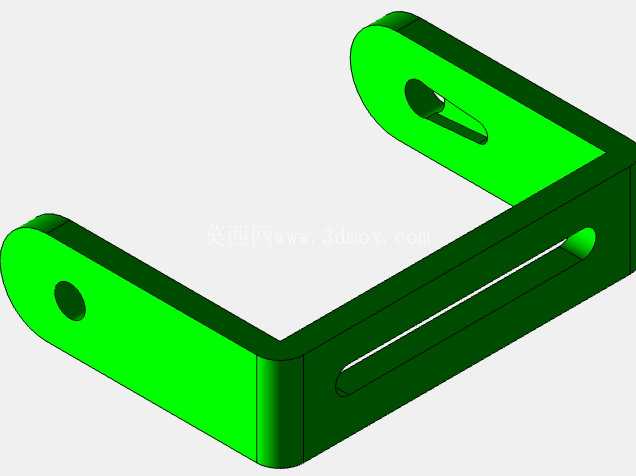

　　该U型双轴支架是云台传动系统里的核心连接承载部件，日常多应用在小型监控云台、摄影辅助云台、轻型设备角度调节机构中，承担着连接固定端与转动端、传递调节扭矩、限定转动行程的作用。从结构设计来看，整体采用一体弯折成型的U型构型，两个平行的支臂作为转动轴的安装载体，底部平直段作为与基座连接的固定面，这种构型能在保证结构刚度的前提下，尽可能压缩整体占用空间，避免多零件拼接带来的装配累积误差。支臂上开设的长圆孔是行程限位结构，配合安装在转动轴上的限位销，可以将转动角度约束在设计需求的范围内，防止转动超程带来的线缆拉扯、部件碰撞问题；支臂端部的圆孔是铰接安装位，孔位的同轴度公差控制在IT7级，保证转动轴穿装后不会出现卡滞、偏磨的情况。

　　设计过程中优先考虑了载荷传递路径，外部载荷从转动端输入后，会通过两个支臂均匀分散到底部的安装面，避免局部应力集中导致的结构变形，支臂与底面衔接的位置做了圆角过渡处理，消除折弯处的应力集中隐患，在反复转动的工况下能有效降低疲劳断裂的风险。安装边界方面，两个支臂的间距是核心安装尺寸，直接决定了适配的转动部件宽度，支臂的厚度根据额定承载载荷做了匹配，保证在最大负载下支臂的形变量不超过0.1mm，不会影响转动的顺畅度；底部安装面的平面度公差控制在0.05mm以内，保证与基座安装后不会出现翘曲，连接螺栓的排布避开了支臂的应力传递路径，防止螺栓预紧力导致支臂变形。

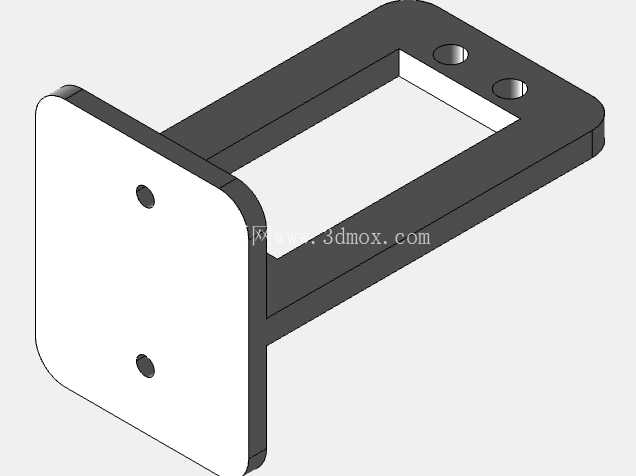

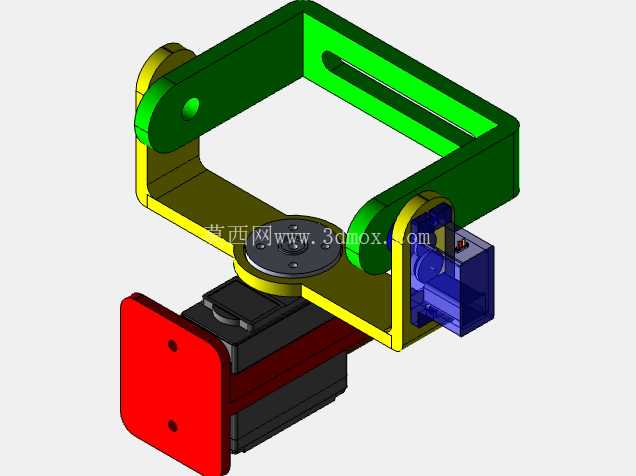

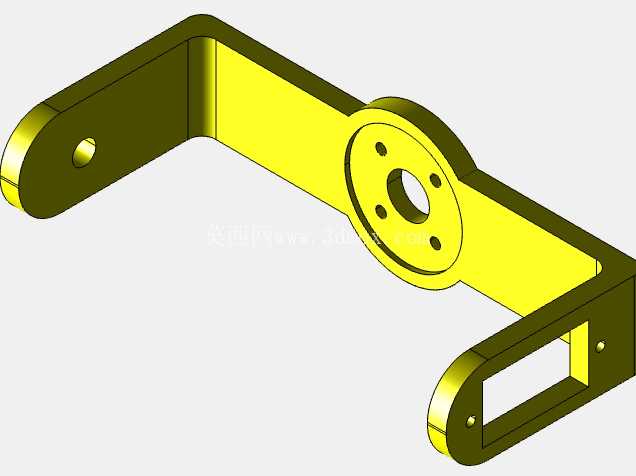

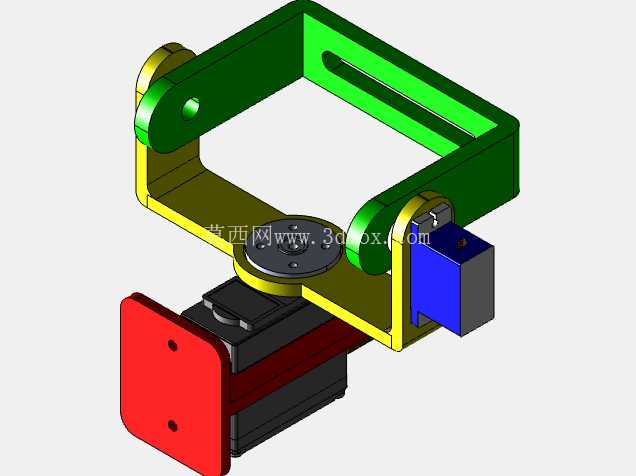

　　实际应用场景中，这类支架常搭配阻尼轴或者伺服转动组件使用，长圆孔的长度可以根据需要的转动角度做调整，不需要额外增加外部限位结构，简化了整体机构的零件数量。从加工工艺角度，一体冲压折弯的成型方式适合批量生产，成型后只需要对铰接孔做精镗加工就能满足装配精度要求，表面做阳极氧化或者喷塑处理后，能适应户外潮湿、多尘的使用环境，不会因为锈蚀导致转动卡滞。结构上没有多余的冗余设计，所有的构型特征都服务于功能需求：U型的开口方向预留了足够的转动空间，让搭载的设备可以在设定角度范围内自由俯仰或者水平转动，不会和支架本体产生干涉；支臂上的长圆孔除了限位作用，也可以作为走线通道，让连接线缆从孔位中穿过，避免线缆外露在转动过程中被剐蹭磨损。

　　在做选型适配的时候，需要重点核对支臂间距、铰接孔直径、长圆孔的有效行程这几个核心尺寸，确保和搭配的转动轴、负载部件的尺寸匹配，安装时要保证两个支臂的铰接孔同轴，避免强行穿轴导致的轴件弯曲或者支臂变形，日常维护中只需要定期在铰接位置添加润滑脂，就能保证长时间转动的顺畅性，这类结构因为零件数量少、可靠性高，在轻型角度调节设备中有着非常广泛的应用。
