三孔管路连接用圆形接头结构设计

在流体输送、气动回路集成、小型液压支路排布的现场应用里，这类三孔集成的圆形连接组件是很常见的转接部件，它不需要额外做分流块的拼接，直接把三个同规格或者相近通径的管路接口整合在一个圆形基体上，能大幅减少管路排布的空间占用，降低多接头拼接带来的泄漏风险。很多小型气动设备的阀岛出口转接、低压冷却水循环的支路分配、甚至部分小型液压机具的油路分路，都会用到这类集成式接头，相比三个独立接头并排安装的方案，它的安装孔位只需要匹配圆形基体的固定点位，不需要在安装面板上开三个独立的固定孔，面板加工的工序更少，后期维护的时候拆装也更方便，不用逐个调整接头的拧紧角度。

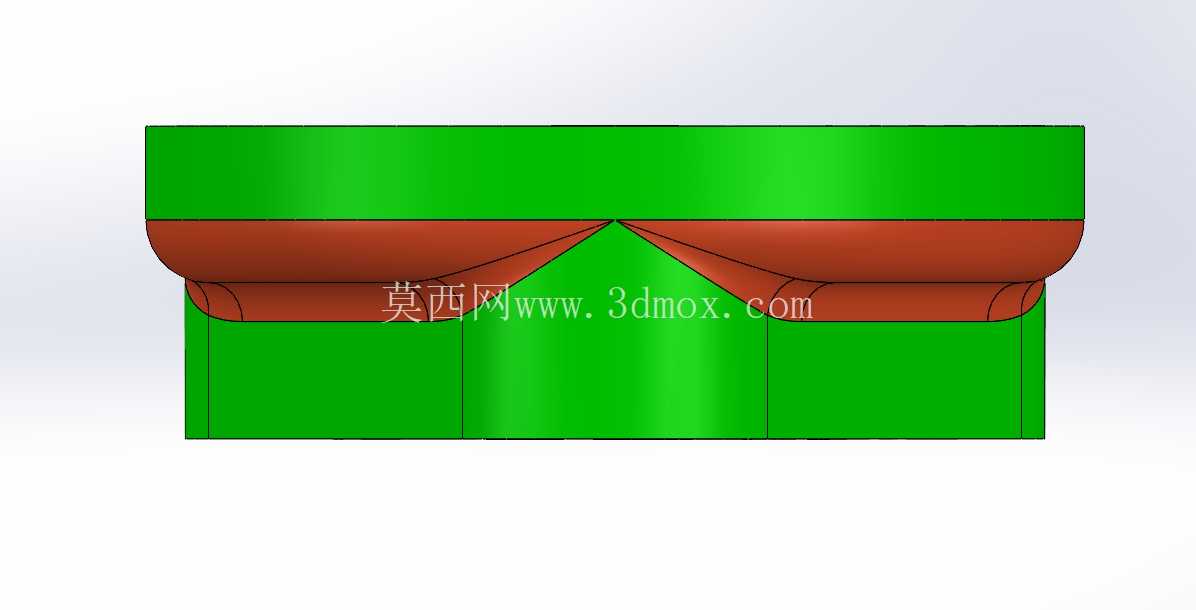

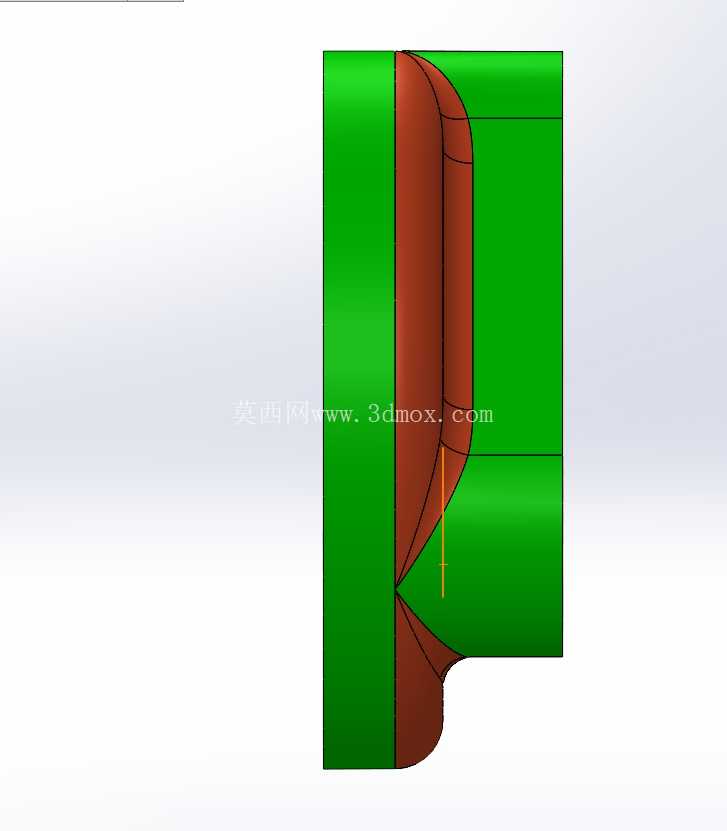

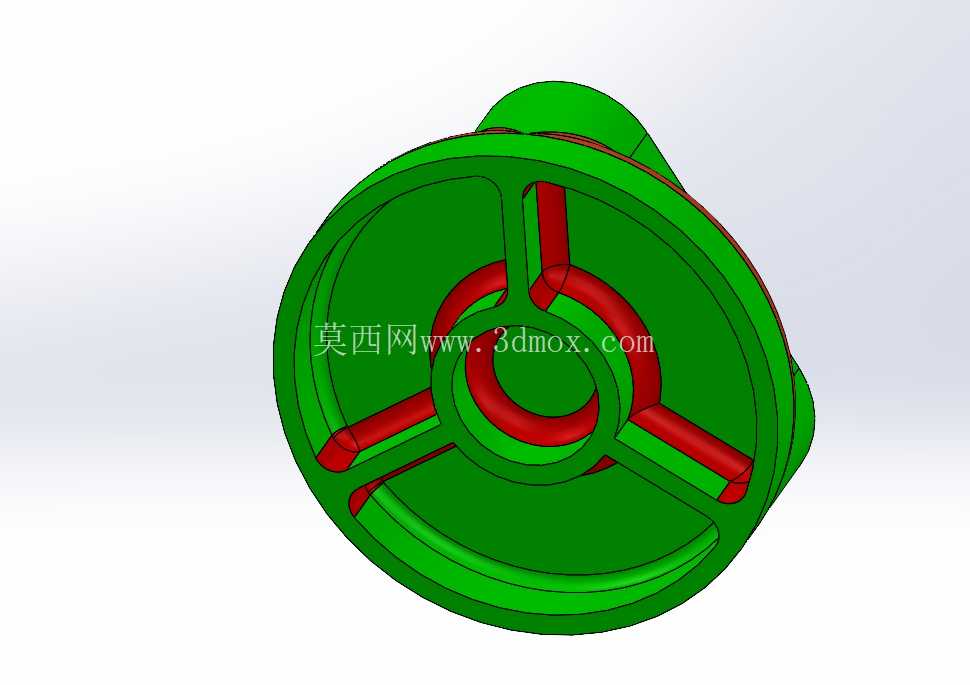

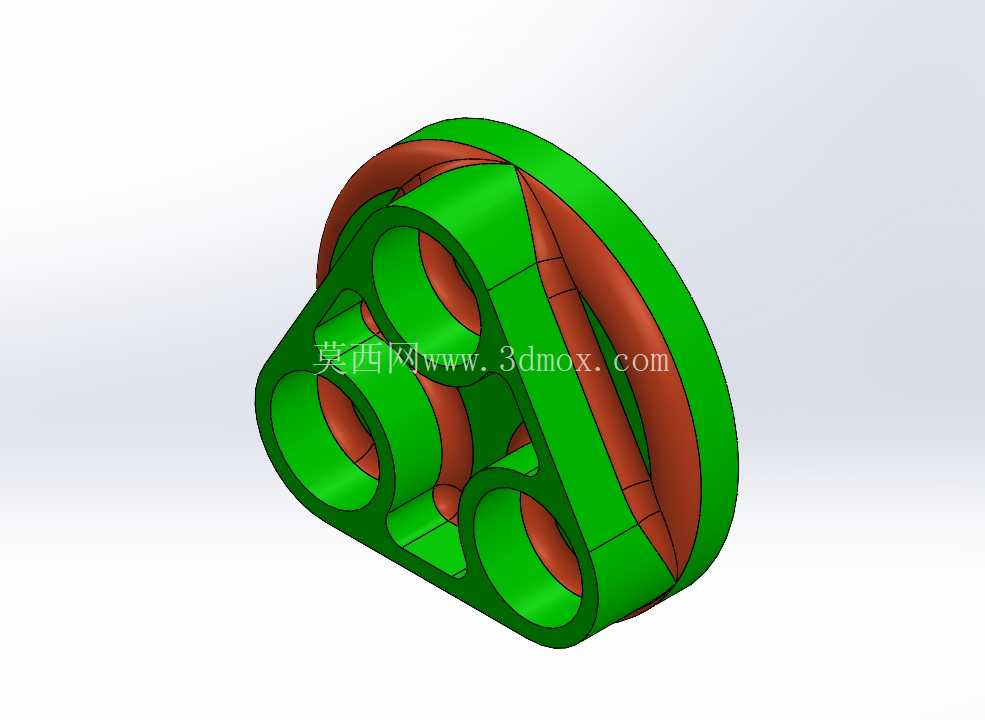

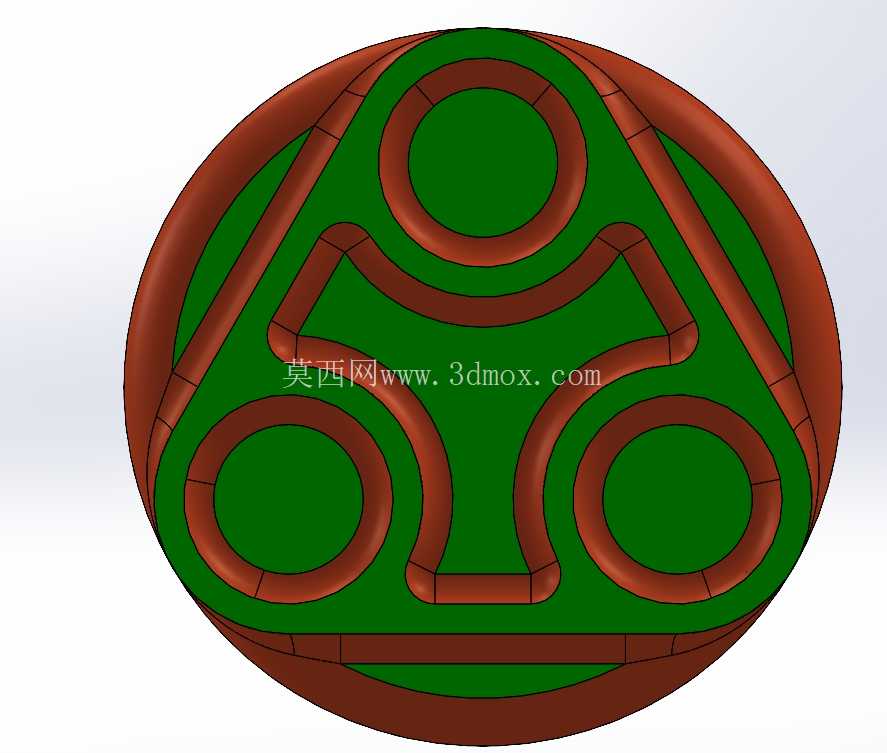

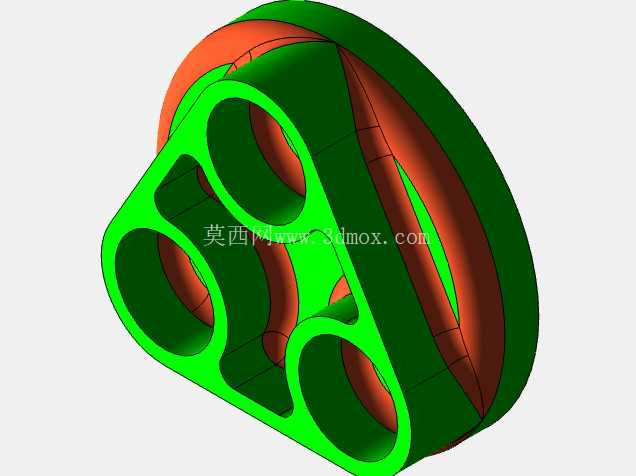

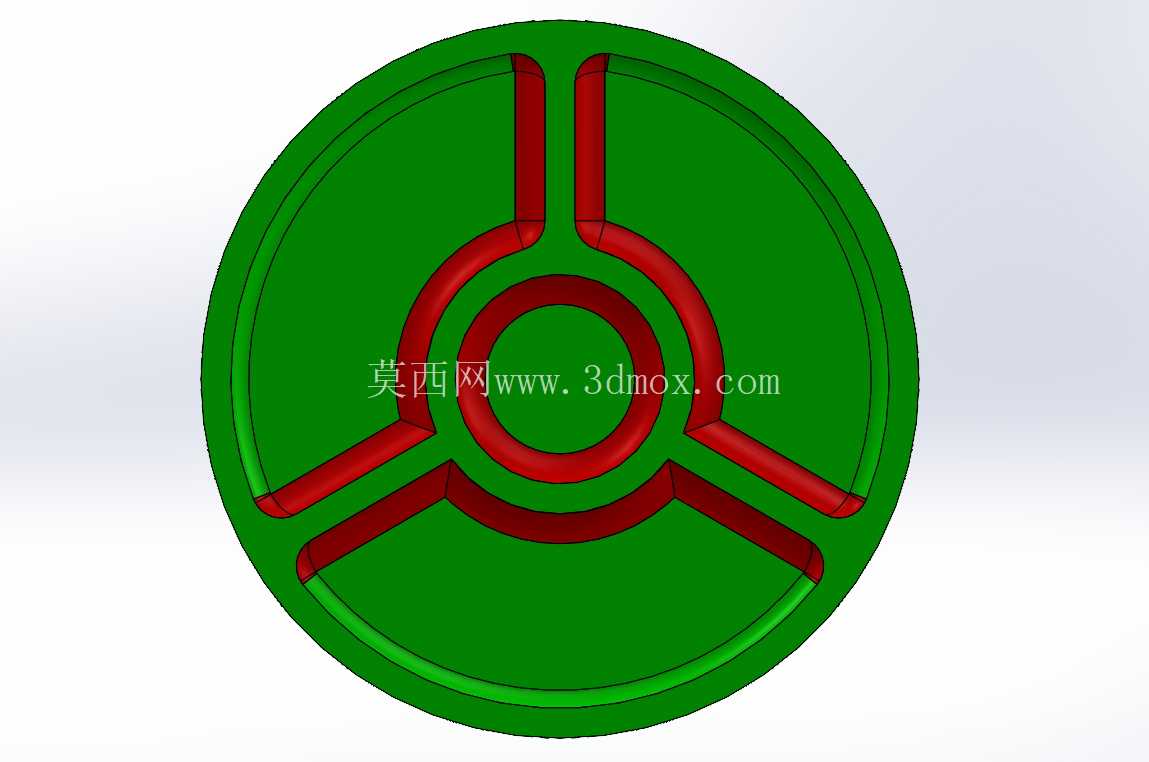

从结构功能上看，这个部件的主体是带三个圆柱形贯通接口的圆形基座，三个接口的排布做了等角度的错位布局，相邻接口之间的壁厚经过了均匀化处理，不会出现局部壁厚过薄导致的承压不足问题，也不会因为壁厚差太大在铸造或者注塑成型的时候产生缩孔缺陷。每个接口的内孔都做了平直的贯通设计，内壁没有多余的台阶结构，流体或者气体通过的时候阻力更小，不会出现局部紊流导致的压力损失。接口的外沿做了均匀的圆角过渡，一方面是消除加工后的锐边，避免安装管路的时候划伤密封件或者操作人员的手部，另一方面圆角结构能分散接口根部的应力，当管路受到侧向拉扯力的时候，应力不会集中在接口和基体的直角连接处，能有效降低部件开裂的失效概率。

设计这类部件的时候，首先要确定的是三个接口的中心距尺寸，这个尺寸直接决定了外接管路的最小弯曲半径，如果中心距过小，外接的软管或者硬管在安装的时候会出现过度弯曲，长期使用会出现管路折损或者密封失效的问题；中心距过大又会让整个部件的体积变大，失去集成接头的空间优势。建模的时候第一步先绘制圆形基体的草图，确定整体的外圆直径和基础厚度，这个厚度要满足接口螺纹或者插接结构的深度要求，不能因为基体太薄导致接口的连接长度不足，出现管路插接后容易脱落的问题。第二步是在基体草图上排布三个内孔的位置，要保证每个内孔到外圆边缘的距离、相邻内孔之间的壁厚都满足最小壁厚要求，对于铸造类的零件，最小壁厚要符合铸造工艺的成型要求，避免出现浇不足的缺陷。第三步是通过拉伸凸台生成基体的主体结构，再用拉伸切除的方式生成三个贯通的内孔，这里要注意切除的深度要完全贯穿基体，不能在孔底残留薄料，否则会导致管路不通。最后一步是对所有的锐边做圆角处理，包括外圆的边缘、内孔的端口、接口和基体连接的根部，不同位置的圆角半径要匹配结构的受力情况，根部的圆角可以适当做大一点，提升结构强度，端口的圆角做小一点，避免影响管路的插接深度。

从安装边界来看，这个部件的圆形外轮廓决定了它可以适配圆形的安装沉孔，也可以通过外圆上的附加结构做径向固定，防止部件在使用过程中出现转动。三个内孔的轴线和基体的端面保持垂直，安装的时候只要保证基体端面和安装面板贴合，就能保证三个接口的轴线和面板垂直，外接管路不会出现偏斜。部件的整体轴向厚度控制在合理范围内，不会因为太厚导致安装后突出面板过多，也不会因为太薄导致连接强度不足。在实际选型应用的时候，需要根据输送介质的压力、温度来匹配对应的材质，如果是低压气动回路可以用工程塑料材质降低成本，如果是有一定压力的油路或者水路，就需要用铸造金属材质来满足强度要求，不管是哪种材质，这个三维结构的尺寸逻辑都是通用的，只需要根据材质的成型工艺调整拔模斜度和圆角参数即可。这类集成接头的设计核心是在有限的圆形空间内完成三个通路的集成，同时保证每个通路的流通能力和结构强度，避免出现各个通路之间的壁厚不足导致的互通问题，建模的时候要反复核对相邻内孔之间的最小壁厚，确保在加工误差范围内不会出现壁厚过薄甚至穿孔的问题。
