曲面网格结构铸造模具型腔构件

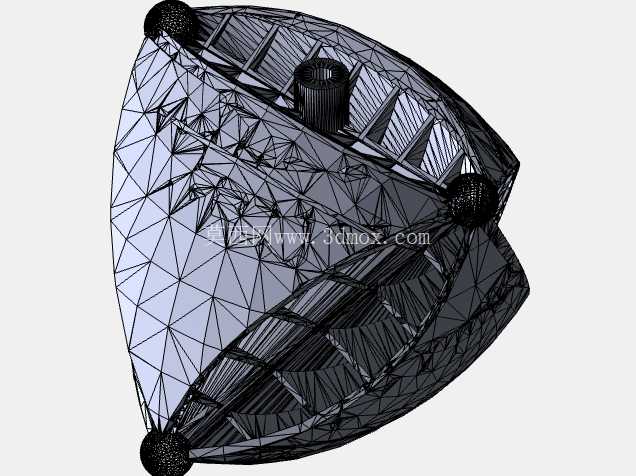

　　在有色金属重力铸造、低压铸造的生产场景中，这类带三角网格加强的曲面构件，是模具型腔侧的核心成型镶件，主要用于成型带大曲率弧面的薄壁壳体类铸件，常见于户外灯具外壳、小型设备弧形防护罩、异形散热壳体的批量铸造工序。从结构设计逻辑来看，构件整体采用双弧面拼接的类水滴形轮廓，背部的三角网格加强筋并非随意排布，每一条筋的走向都顺着铸件充型时的金属液流动方向设置，既可以在模具工作时承受铝液、锌液充型的瞬间冲击压力，避免型腔面出现变形塌陷，也能在铸件冷却阶段通过网格间隙的空气流通加快热量散出，缩短模具的开合模周期，提升单班生产效率。

　　构件上预留的三个圆柱凸台是安装定位基准，分别布置在曲面的三个端点位置，装配时凸台与模架上的定位孔采用H7/m6的过渡配合，不需要额外加装定位销就能保证镶件的安装位置精度，避免合模时出现型腔错位导致的铸件飞边、壁厚不均问题。中间位置的圆柱形凸台是浇口套对接位置，设计时特意将其设置在整个曲面的几何中心处，金属液从这里进入型腔后可以顺着曲面弧度向四周均匀分流，减少充型过程中的卷气、冷隔缺陷，同时这个位置也是铸件的热节区域，凸台内部预留了冷却水道安装孔，生产时通入循环冷却水可以快速带走热节处的热量，避免铸件内部出现缩孔、缩松缺陷。

　　从安装边界来看，整个构件的外轮廓边缘都做了1.5度的拔模斜度，与模架的镶件安装槽配合时，边缘预留0.1毫米的排气间隙，充型时型腔内的空气可以顺着这个间隙排出，不需要额外开设排气槽就能减少铸件的气孔缺陷。背部的网格筋高度统一设置为12毫米，筋的厚度从根部的3毫米向顶部逐渐收窄到2毫米，这种变厚度设计既保证了加强筋的结构强度，也避免了筋条自身太厚导致背部出现应力集中，防止模具在反复冷热循环过程中出现筋条开裂的问题。在实际生产应用中，这类曲面镶件的成型面需要经过抛光处理达到Ra0.8的表面粗糙度，铸件脱模后不需要额外打磨弧面就能直接进行表面喷塑、阳极氧化处理，减少后续机加工的工序时长。

　　设计时还特意在三个定位凸台的端面预留了2毫米的调整余量，模具装配时可以通过修磨凸台端面的方式微调镶件的安装高度，补偿模架加工时的尺寸误差，保证合模后型腔的壁厚均匀度控制在±0.05毫米以内，满足薄壁壳体铸件的尺寸精度要求。这类结构的模具镶件相比传统的实心镶件，重量减轻了40%左右，模具吊装、拆装的劳动强度更低，同时网格结构的散热效率比实心结构提升30%以上，相同铸造工艺参数下，铸件的冷却时间可以缩短20%，有效提升整条铸造生产线的产出效率。在模具维护环节，网格结构的背部也方便清理喷涂脱模剂时残留的积垢，不需要拆解整个模架就能直接用压缩空气吹净筋条间隙的杂物，日常维护的操作难度更低。
