带航拍挂载的四旋翼飞行载具结构设计

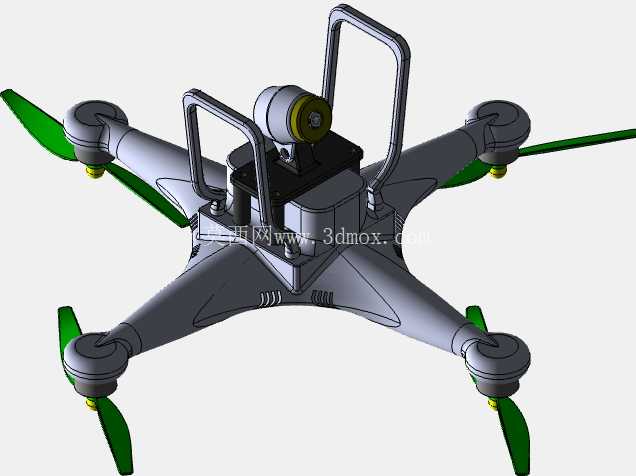

　　这套四旋翼航拍载具的结构设计，首先围绕低空近景航拍的实际作业场景展开，日常可用于小型场地测绘、户外素材采集、施工点位巡查这类对起降空间要求不高的作业场景，不需要专用起降跑道，在平整的硬质地面甚至稍平整的硬质屋面都能完成起降部署。从结构布局来看，采用了经典的X型四旋翼布局，四个机臂从中心主机身呈放射状对称延伸，这种布局的优势在于飞行姿态调整时的力矩分配更均衡，单个旋翼的动力输出波动对整体飞行姿态的影响更小，相比十字型布局，前向飞行时挂载的相机视野受机臂遮挡的范围更小，更适配前向拍摄与垂直俯拍的视角需求。

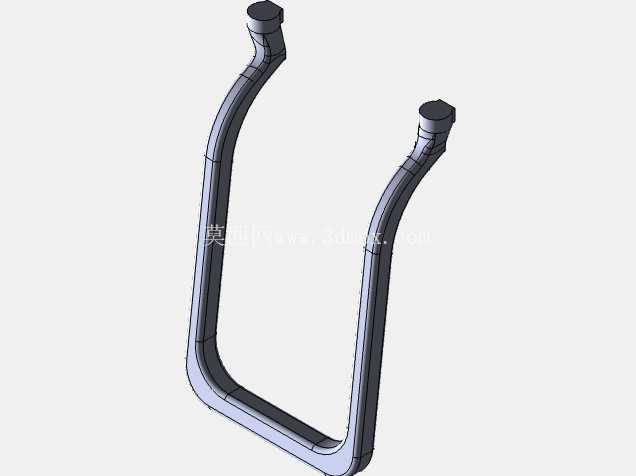

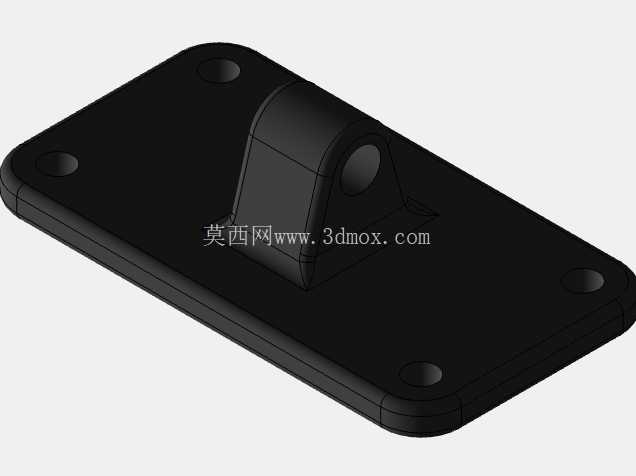

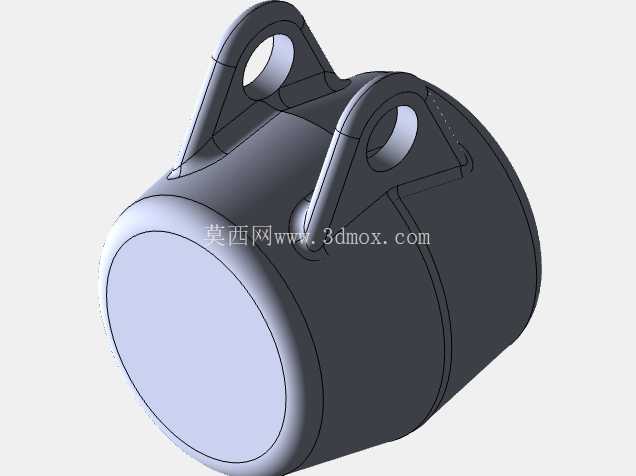

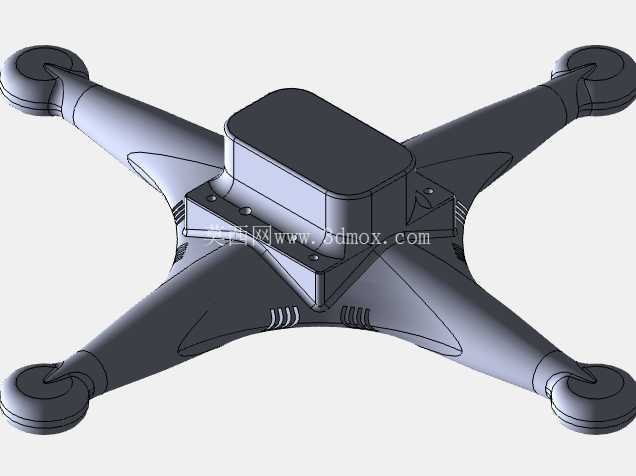

　　机臂末端的动力安装座预留了标准的电机安装孔位，适配常规22系列外转子无刷电机的安装尺寸，安装座下方设计了凸起的起落缓冲触点，配合机臂自身的结构强度，在轻量迫降时能分散接触冲击力，避免动力组件直接磕碰地面。中心机身部分采用分层堆叠的结构设计，最下层是电源与飞控模块的安装腔，中层是电调与信号接收模块的走线空间，上层预留了通用的相机挂载安装位，挂载位设计了可调整角度的支架结构，支架的两个U型提手结构一方面可以作为挂载模块的防护框架，在载具发生侧翻磕碰时先接触障碍物，避免相机镜头直接受撞击，另一方面也可作为手动搬运的握持位，转场时不需要额外握持机臂，减少对动力组件接线的拉扯。

　　旋翼部分采用了两叶螺旋桨的设计，桨叶的安装孔位匹配常规的快拆桨座，日常作业后可以快速拆卸桨叶收纳，减少整体收纳尺寸，桨叶的后缘做了薄化处理，降低飞行时的风阻噪音，同时桨尖做了小角度上翘设计，减少旋翼下洗气流的涡流损耗，提升悬停状态下的动力效率。从安装边界来看，中心挂载位的安装孔距适配市面上多数轻量化运动相机与小型航拍相机的安装尺寸，挂载支架的调节角度范围覆盖水平前视到垂直俯视的区间，不需要额外加装转接配件就能完成常规航拍视角的调整。机身整体的重心设计落在四个旋翼围成的几何中心正下方，挂载相机后不需要额外调整配重块位置，就能保证悬停时的姿态水平，减少飞控系统的姿态修正负担。机臂与中心机身的连接位置做了加强筋过渡，避免长时间飞行振动导致机臂根部出现应力裂纹，走线槽全部设计在机身结构内部，所有外接线路都不会裸露在机身外侧，减少飞行过程中树枝、线缆等障碍物勾挂线路的风险。起落部分没有采用额外的外置起落架，而是利用机臂末端的缓冲触点与挂载支架的底部高度差形成支撑，在地面停放时，挂载的相机最低点距离地面有足够的安全间隙，不会在起降过程中剐蹭镜头，同时省去了外置起落架的额外重量，也减少了起落架对下视拍摄视角的遮挡。

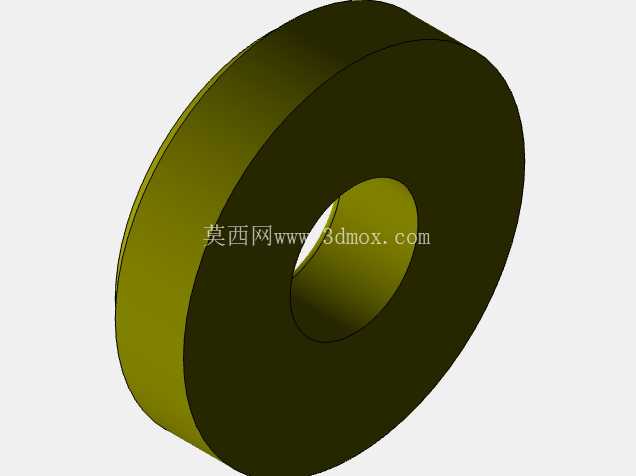

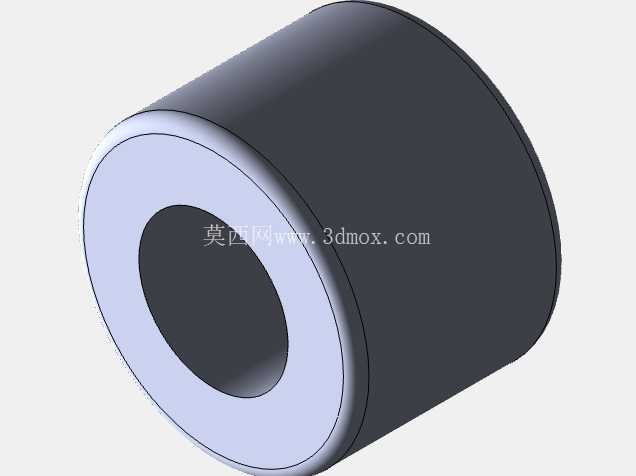

　　这套结构在设计时也考虑了日常维护的便捷性，所有结构件的连接螺丝都采用统一规格的内六角螺丝，现场维护时不需要携带多种规格的工具，各个模块的安装位都预留了插拔操作空间，更换飞控、电池或者相机模块时不需要拆解整个机身结构，能大幅缩短外场作业时的设备调试与更换时间。在实际作业场景中，这种轻量化四旋翼载具的抗风能力适配三级到四级风的户外作业环境，悬停精度可以满足小范围定点拍摄的需求，挂载轻量化相机时的续航冗余可以覆盖单架次十五分钟左右的作业需求，足够完成单个小型作业点位的素材采集工作。结构上所有的棱角位置都做了圆弧过渡处理，既减少飞行时的空气阻力，也能避免搬运过程中尖锐棱角划伤操作人员。
