MQ1捕食者无人机轨道发射装置结构设计

在中小型固定翼无人机的外场作业场景中，轨道发射系统是决定无人机起飞响应速度、部署灵活性的核心配套装备，尤其是针对MQ1捕食者这类长航时察打一体无人机，其发射装置的结构可靠性直接影响任务执行效率。不同于传统的滑跑起飞模式，轨道发射不需要依托平整的铺装跑道，能够在野外山地、舰船甲板、临时野战阵地等复杂地形环境下完成无人机的快速升空作业，适配前沿侦察、边境巡逻、灾情勘察等多种非机场场景的使用需求。

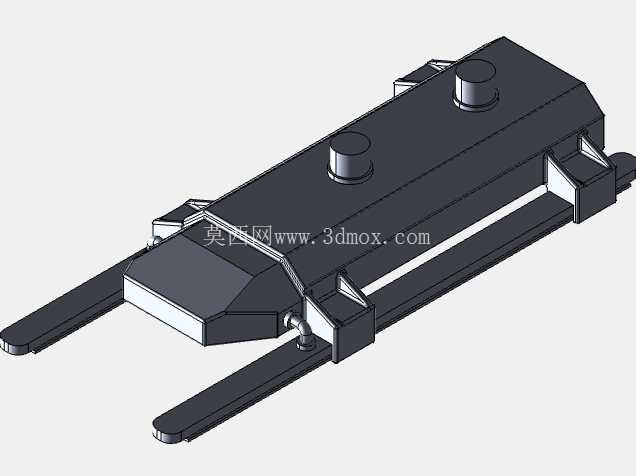

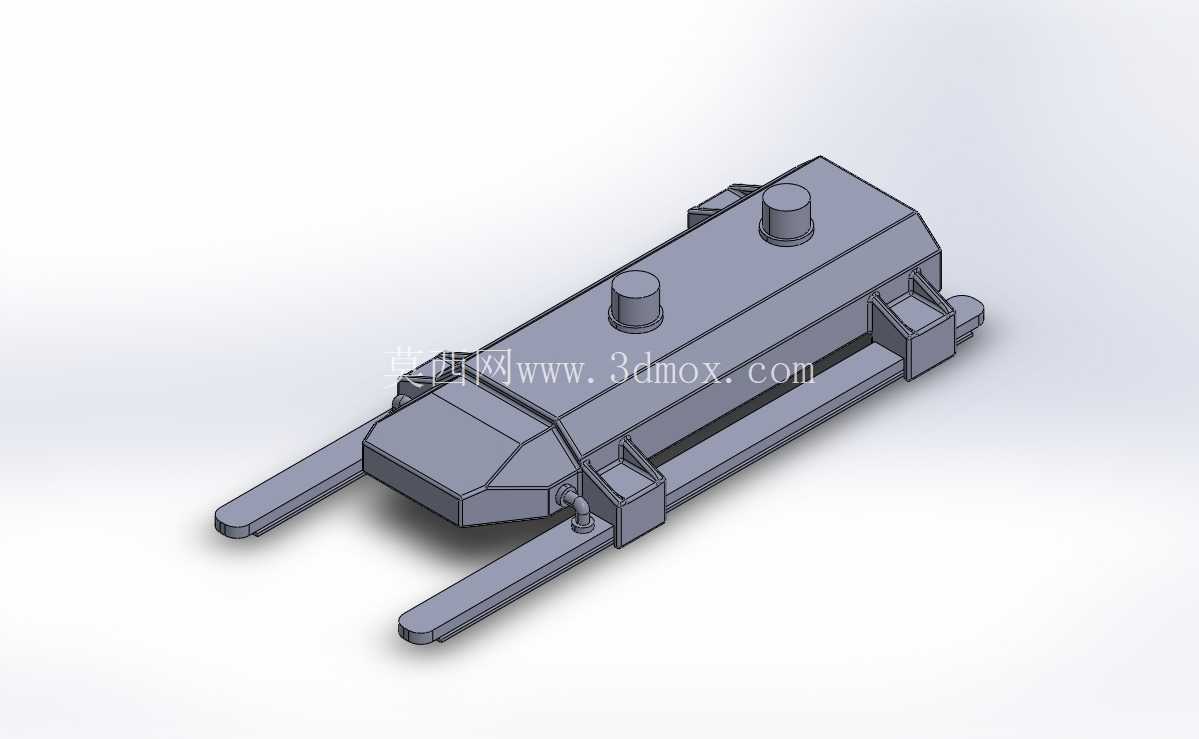

这套发射装置的整体结构采用模块化分块设计思路，核心由发射承载轨道、气动液压混合执行组件、主体支撑框架三个功能模块组成，各模块之间通过标准紧固件连接，既能够满足快速拆解转运的要求，也可以在现场完成无特殊工装的快速组装。发射轨道采用双平行滑轨布局，滑轨的截面形状经过匹配优化，能够与无人机机身下部的发射滑块精准契合，滑块与轨道之间预留了合理的配合间隙，既可以避免发射过程中出现卡滞风险，也能够限制无人机在加速阶段的横向偏移，保证初始起飞航向的精度。轨道的长度设计经过发射加速度曲线核算，能够在有限的行程内将无人机加速到离轨最低速度要求，同时轨道末端设置了渐进式的脱开结构，避免无人机离轨瞬间出现姿态突变。

气动液压执行组件是整套系统的动力核心，布置在主体框架的中部位置，集成了储能气缸、液压阻尼器、牵引滑车以及锁止释放机构。储能单元负责在发射前完成动力储备，通过外接气源或者自带的手动增压装置即可完成充能，不需要依赖大功率外接电源，适配野外无供电条件的作业场景；液压阻尼器的作用是匹配动力输出曲线，让牵引滑车的加速度保持在无人机机体结构能够承受的范围内，避免瞬间冲击过载对无人机机载精密设备造成损伤；锁止释放机构采用机械式安全锁设计，只有在发射指令触发、所有安全联锁条件满足的情况下才会解锁，能够有效避免误操作导致的意外发射。牵引滑车与无人机的连接接口采用快拆设计，无人机离轨后滑车能够在轨道末端的缓冲装置作用下快速减速停稳，不会随无人机飞出，可重复投入下一次发射作业。

主体支撑框架采用箱型梁焊接结构，整体刚度经过有限元校核，能够承受发射过程中的最大反冲力而不产生超出允许范围的形变。框架底部设置了可调节的支撑脚，能够在不平整的地面上通过调整各支脚的高度，将发射轨道调整到要求的发射仰角，支脚底部配有防滑垫板，可在硬质地面、松软土质等不同地表条件下保证发射时的整体稳定性。框架上还预留了多个标准安装接口，可根据实际使用需求加装角度测量仪、风速传感器、发射控制盒等附属设备，不需要对主体结构进行二次加工改造。

从安装边界来看，整套装置在展开状态下的长度、宽度与高度尺寸经过优化，既满足发射行程的要求，也能够适配常用的中型运输车辆货舱尺寸，转运时可将轨道拆分为两段，执行组件与框架可整体固定，拆解后单一部件的重量控制在人力可搬运的范围内，不需要额外的重型吊装设备即可完成转场。各部件的连接位置都设计了定位销结构，现场组装时不需要复杂的测量校准，通过定位销即可快速完成各模块的对位，大幅缩短部署准备时间。

在结构细节设计上，所有运动部件都设置了防尘护套，能够适应野外多沙尘、高湿度的使用环境，降低日常维护的频次；金属结构表面都做了防腐耐磨处理，可在沿海高盐雾、内陆高温差等复杂气候条件下长期使用；所有易损件都采用通用标准件，出现故障时可快速更换，不需要定制特殊配件。整套系统的设计重心围绕野外快速部署、高可靠性、低维护需求展开，既能够满足军用场景下的快速响应要求，也适配民用领域无人机作业的发射需求，结构设计上充分考虑了实际使用中的各类边界条件，从材料选型、结构强度到操作逻辑都贴合一线使用场景的实际需求，没有冗余的功能设计，所有结构特征都服务于发射作业的核心功能。
