双万向万向节传动轴连接结构

在各类需要补偿轴线偏移的传动场景中，双万向万向节组件是解决两轴不同心、存在角向位移或轴向窜动时动力传递的核心部件，常见于需要跨距传动、安装位存在装配误差，或是工作过程中轴系会产生相对摆动的设备布局里，比如小型输送线的动力接驳段、可调角度工装的动力输入、非固定安装位的动力输出端，都能见到这类双万向节结构的应用。和单万向节相比，双万向结构可以抵消单节万向节传动时的转速波动问题，只要保证中间轴两端的叉形接头处于同一平面，且两端轴与中间轴的夹角相等，就能实现输入轴与输出轴的等速传动，这一特性让它在对传动平稳性有要求的场景下比单节结构适用性更广。

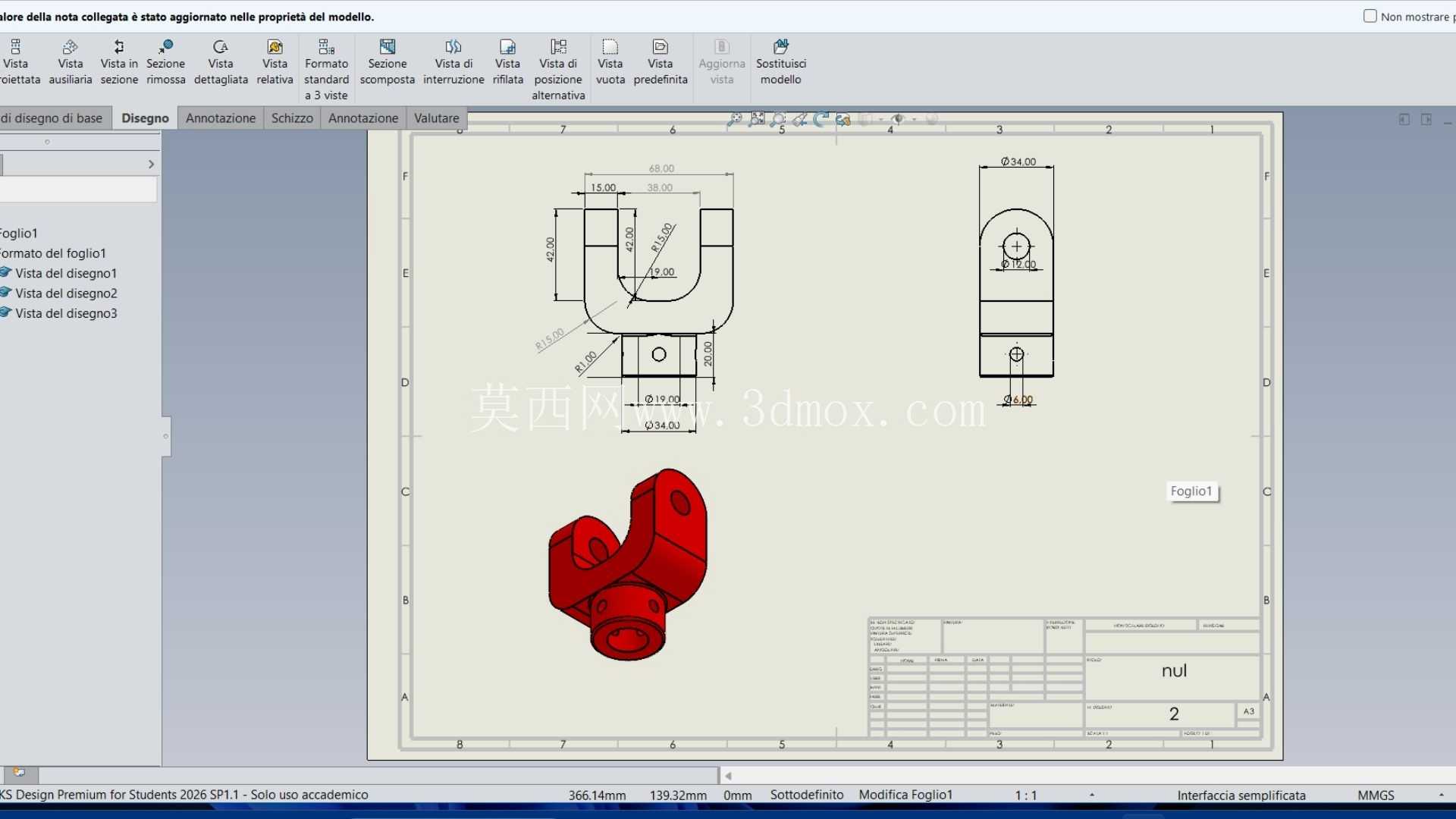

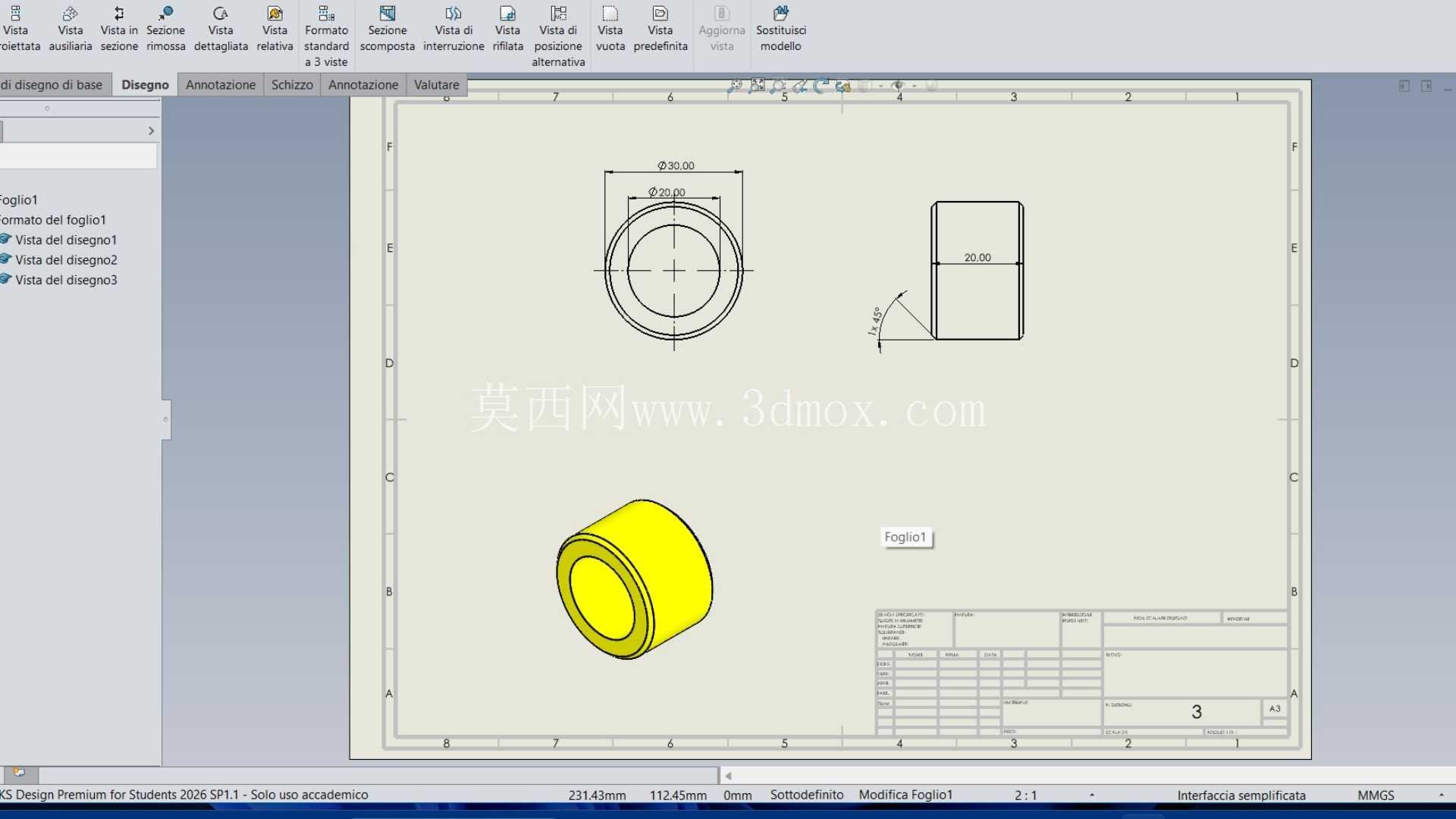

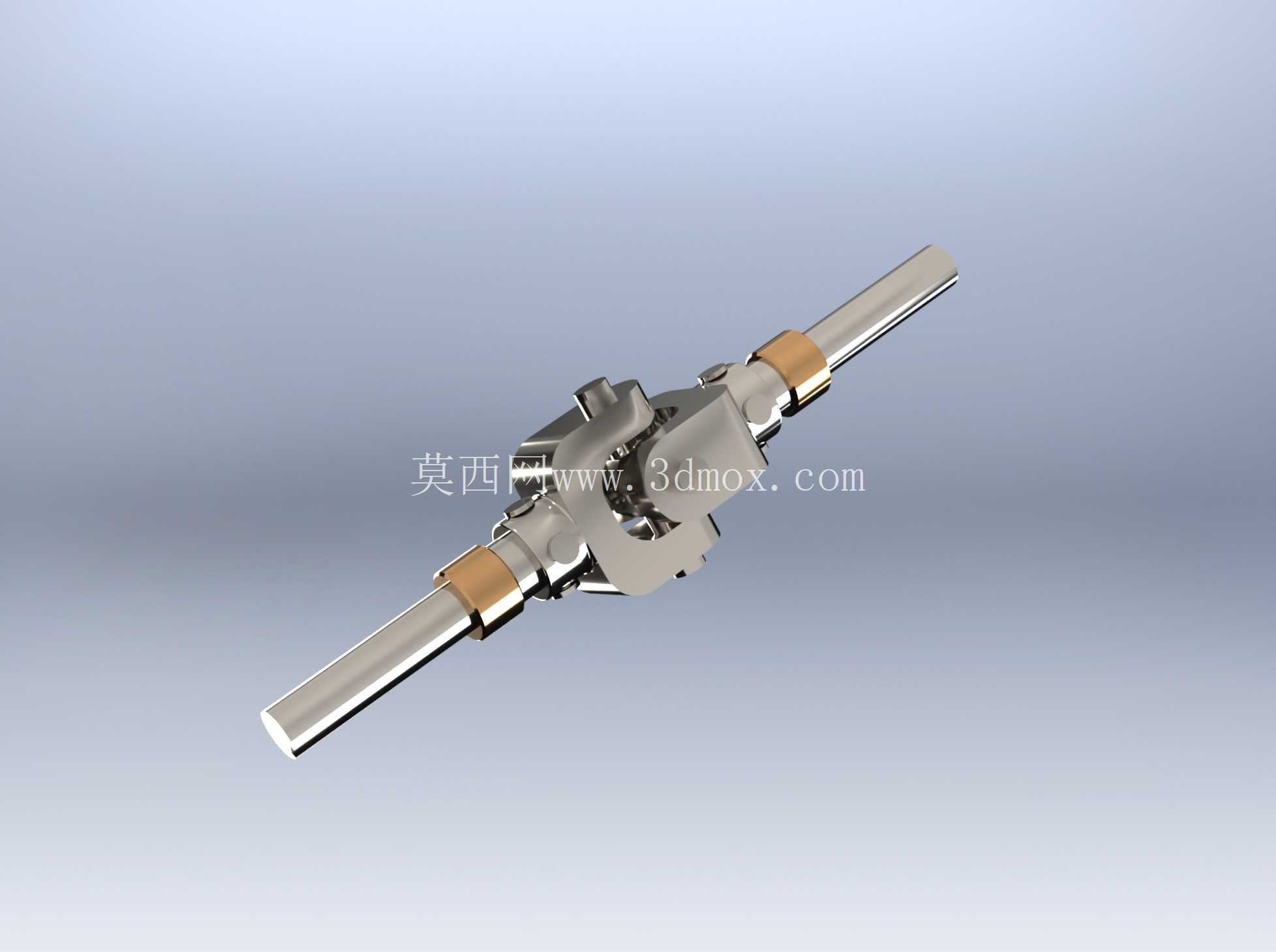

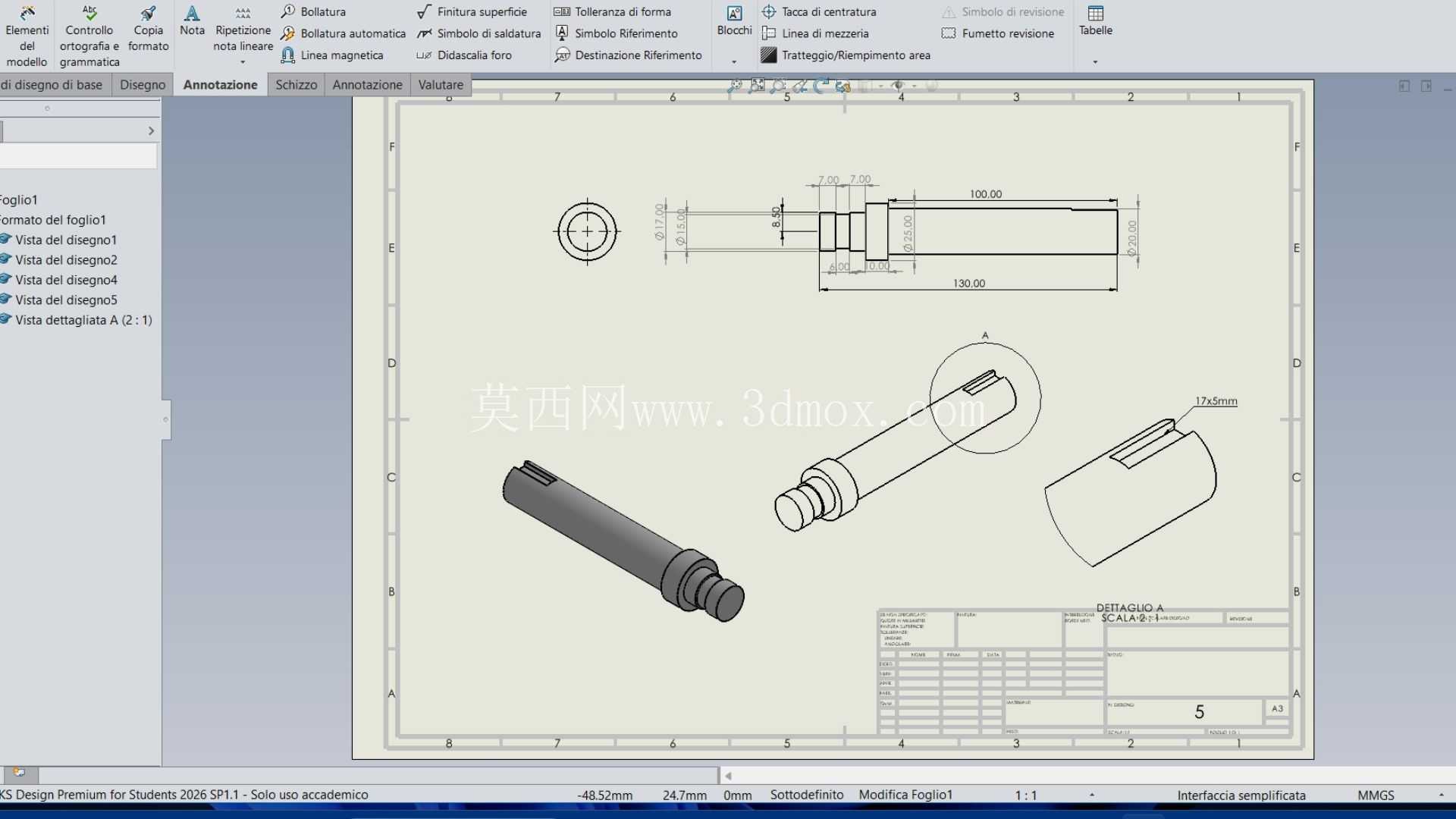

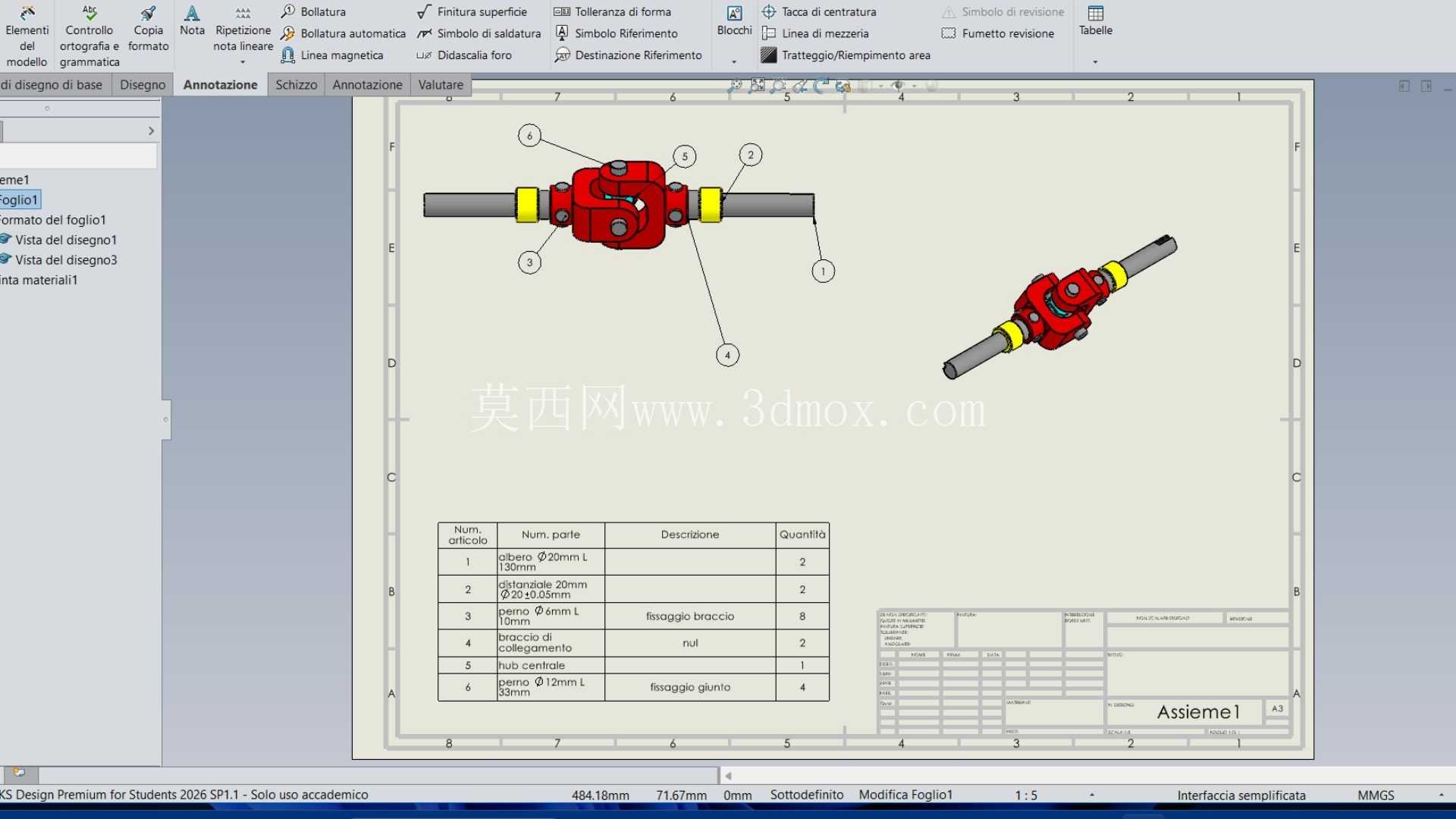

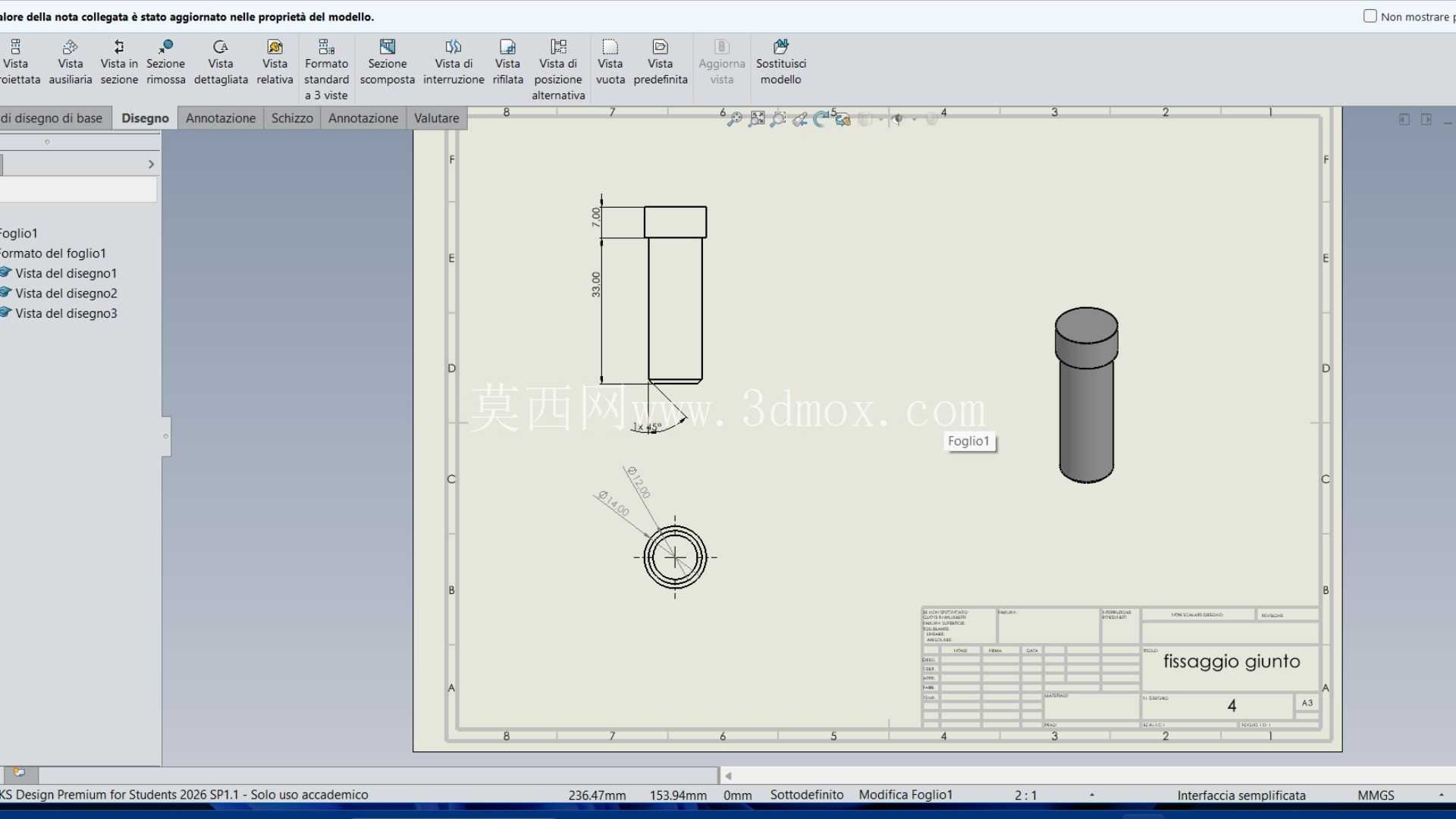

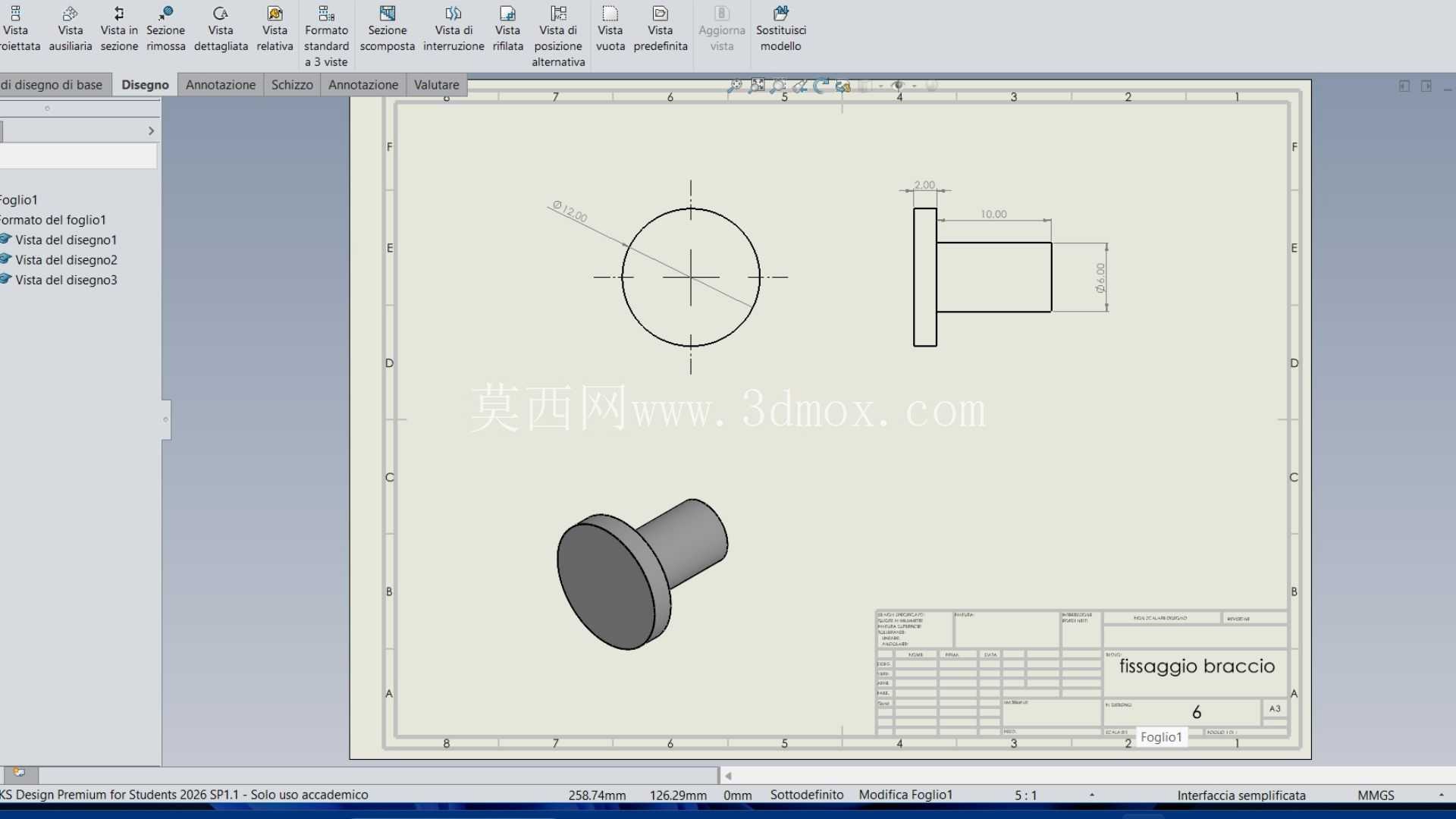

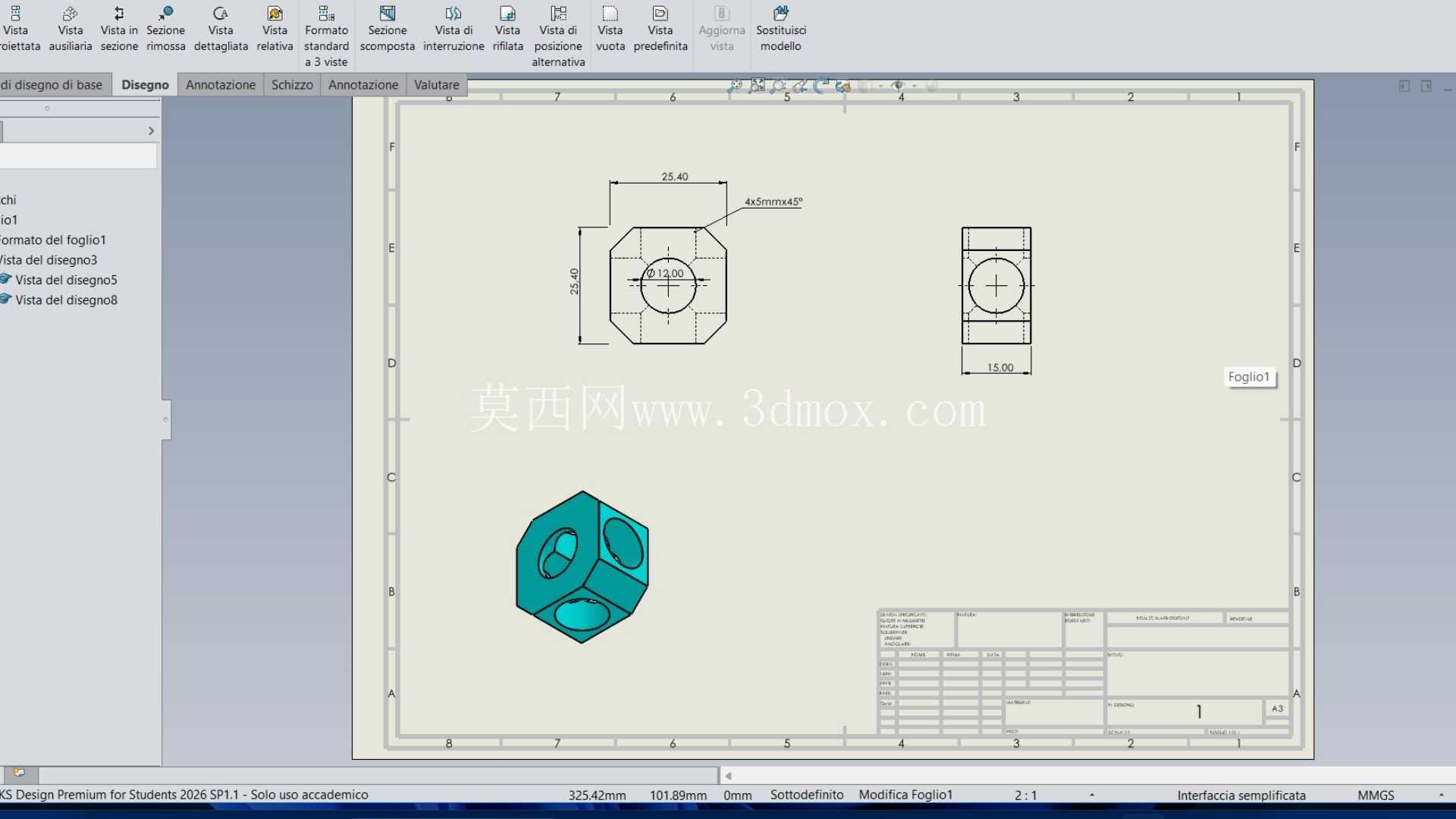

从结构设计来看，这套组件包含两根外接传动轴、两组十字轴万向节核心、中间连接壳体以及轴套限位结构。十字轴作为万向节的核心铰接件，四个轴颈分别与两端的叉形接头配合，配合面预留了润滑脂存储间隙，实际加工时轴颈表面会做淬火处理提升耐磨性能，避免长期铰接转动出现磨损松旷。两端的外接轴采用光轴设计，轴端没有做键槽的话可以根据实际安装需求配做键连接、顶丝固定或是焊接固定，适配不同的安装场景，轴上的铜质轴套是轴向限位结构，用来限制轴在万向节叉内的轴向窜动量，避免传动过程中轴脱出，同时铜材质的自润滑特性可以减少轴与叉孔之间的滑动磨损，降低日常维护的频次。

安装边界上，这套组件的轴向总长度可以根据实际需求调整中间连接段的尺寸，当前结构的轴径适配常规中小扭矩传动场景，两端轴的同轴度允许偏差在单节15度角向偏移范围内，双节组合后可以实现最大30度的轴间夹角补偿，安装时不需要严格保证输入轴与输出轴的绝对同轴，降低了机架加工的精度要求，也能抵消设备运行过程中因为机架震动、负载变形带来的轴系偏移问题。实际选型时需要注意传递扭矩的匹配，十字轴的轴颈直径直接决定了组件的额定扭矩，这类小型双万向节通常用于传递扭矩不超过50N·m的轻载传动场景，如果是重载场景需要放大十字轴以及连接叉的结构尺寸，同时更换强度更高的合金钢材做调质处理。

设计这类结构时，首先要确定两端轴的连接尺寸，根据安装空间确定中间轴的长度，再根据传动扭矩计算十字轴的轴颈直径以及万向节叉的截面厚度，避免出现强度不足导致的叉体断裂或是十字轴变形。铰接处的配合间隙需要控制在0.02-0.05mm之间，间隙过大会导致传动回程差过大，影响传动精度，间隙过小则会导致转动卡滞，润滑脂无法进入配合面加剧磨损。轴套的位置需要根据万向节的最大摆角调整，避免轴摆到最大角度时轴套与叉体发生干涉，同时要预留一定的轴向窜动间隙，补偿温度变化带来的轴长度热胀冷缩量。

在实际设备维护中，这类万向节组件的主要失效形式是十字轴轴颈磨损、连接叉断裂以及轴的配合面磨损，日常巡检时需要检查铰接处的旷量，如果出现明显的转动间隙就需要更换十字轴或是轴套，避免震动过大导致整个传动系统的损坏。和刚性联轴器相比，双万向万向节的优势就是允许更大的安装误差，能适应轴系在工作中的相对位移，不需要复杂的同轴度校准，在很多非精密传动的场景下能大幅降低装配难度，提升设备对复杂工况的适应能力。
