工业级外球面调心滑动轴承结构设计

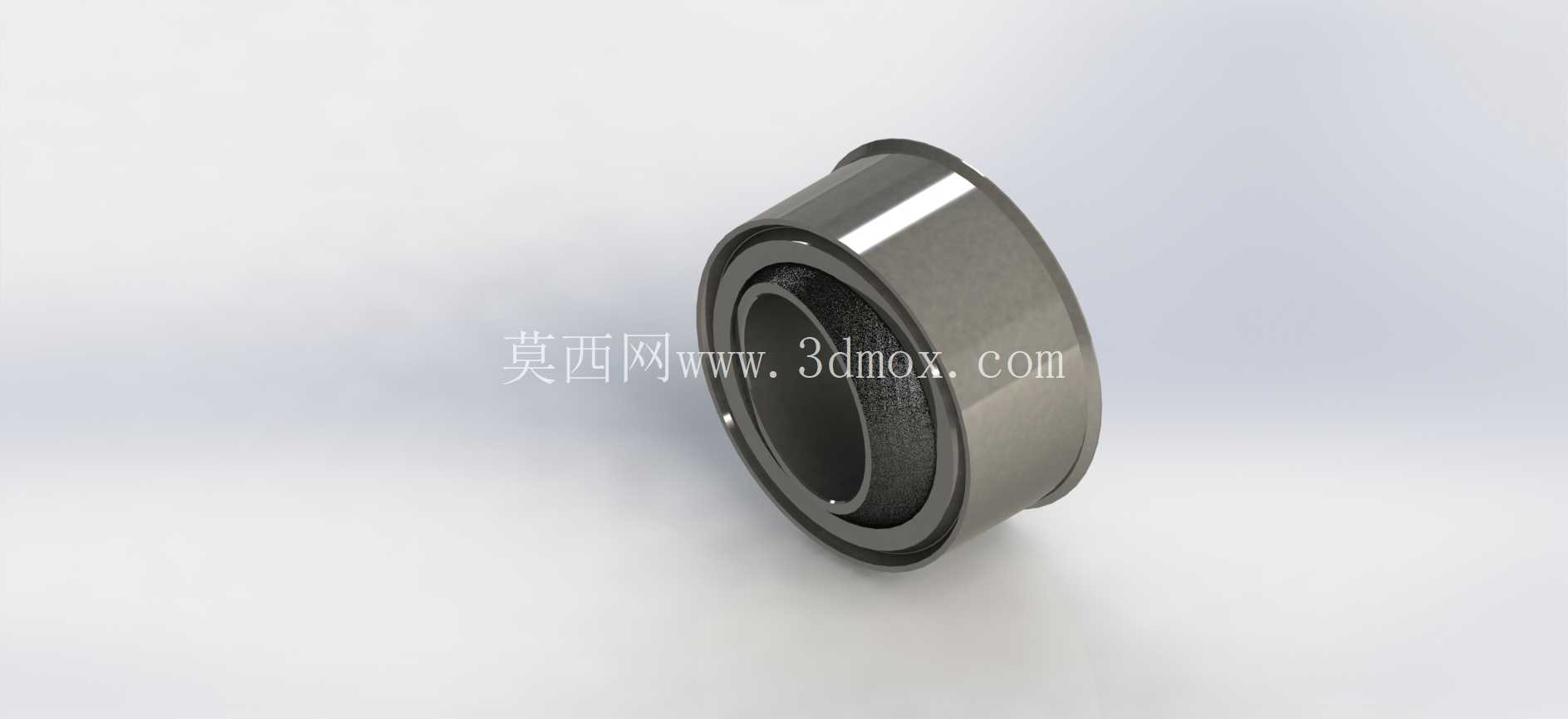

　　在带式输送机、农业收获机械、纺织印染设备这类存在安装座同轴度误差、运行中轴系受载荷挠曲变形的工况场景里，外球面轴承的调心适配能力是普通深沟球轴承无法替代的，这类轴承不需要严格保证轴承座与轴的对中精度，就能在一定偏角范围内维持稳定回转，大幅降低现场安装调试的精度要求，也能抵消机架焊接变形、长期运行地基沉降带来的轴系不对中问题，减少轴承额外附加载荷，延长整体传动系统的维护周期。从结构设计逻辑来看，这款外球面轴承采用外圈外球面、内圈内孔直筒的基础构型，外圈的球面曲率与配套轴承座的凹球面完全贴合，当轴出现2-3度范围内的偏斜时，外圈可以在轴承座内自动回转调整角度，始终保持滚动体与滚道的均匀接触，避免局部应力集中导致的早期点蚀失效。

　　内圈宽度比同内径普通轴承更宽，一方面可以增加与轴的配合接触面积，降低配合面的比压，适合在轻载、中速且存在振动的工况下使用，另一方面宽内圈设计可以预留顶丝或者偏心套的安装位置，不需要额外加工轴肩定位，现场装配时直接将轴承套在光轴上，拧紧顶丝即可完成轴向固定，大幅缩短设备装配的工时。从外形尺寸与安装边界来看，这款轴承的外径尺寸、球面曲率半径完全适配行业通用的铸造立式座、冲压菱形座的安装尺寸，不需要重新设计轴承座结构，可以直接替换同规格的现有外球面轴承产品，内孔直径覆盖常用的20mm到60mm区间，满足多数中小型传动辊轴、风机轴、农机传动轴的安装需求。

　　轴承外圈的球面加工精度直接决定调心性能的好坏，建模过程中需要严格控制球面的轮廓度公差，保证球面与轴承座凹面的接触面积不低于70%，避免局部接触导致的球面磨损加快；内圈的滚道与外球面的同轴度需要控制在0.02mm以内，防止调心过程中滚动体出现卡滞，影响回转灵活性。密封结构方面，这类轴承通常在两侧内置接触式橡胶密封圈，密封圈唇口与内圈的密封槽紧密贴合，可以阻挡外界的粉尘、泥水进入轴承内部，同时防止内部润滑脂泄漏，适合在矿山、农田、纺织车间这类多粉尘、多纤维的恶劣工况下使用，不需要频繁补充润滑脂。在实际选型应用中，需要注意外球面轴承的额定载荷比同内径深沟球轴承略低，不适合重载冲击的工况，更多应用在中低速、载荷平稳的传动部位，比如输送机的托辊支撑、风机的叶轮轴支撑、包装机械的导辊支撑等场景。建模过程中还原了轴承的内外圈滚道曲率、滚动体的排布间隙、保持架的结构形式，所有配合面的尺寸公差都按照实际加工要求设置，既可以用于设备装配时的干涉检查，也可以作为有限元分析的基础模型，校核不同偏角下轴承的接触应力分布，优化轴承座的安装结构设计。

　　很多现场安装人员容易忽略的是，外球面轴承的调心角度是有上限的，当轴的偏角超过允许范围时，会导致密封圈过度变形失效，外界杂质进入轴承内部，反而会加速轴承磨损，所以在机架设计时还是要尽量控制轴系的对中误差，不能完全依赖轴承的调心能力抵消所有安装误差。另外轴承内圈与轴的配合不能选择过盈量过大的公差，否则会导致内圈胀大，滚动体的游隙减小，出现回转卡滞、温升过高的问题，通常选择h7或者js6的公差配合即可，既可以保证传递扭矩时不出现打滑，也不会导致轴承游隙过小。
