2020V型槽铝型材结构设计

这款V型槽铝制型材是工业框架搭建场景中常用的基础结构件，在自动化设备机架、小型工作台围挡、检测设备护架、流水线侧装导轨基座等场景中应用广泛，区别于普通平槽铝型材，其自带的V型导向槽可以直接配合V型滚轮实现直线滑动功能，不需要额外加装外置导轨，能大幅精简小型输送机构、滑动模组的整体结构，减少装配零件数量，降低设备整体的安装调试难度。

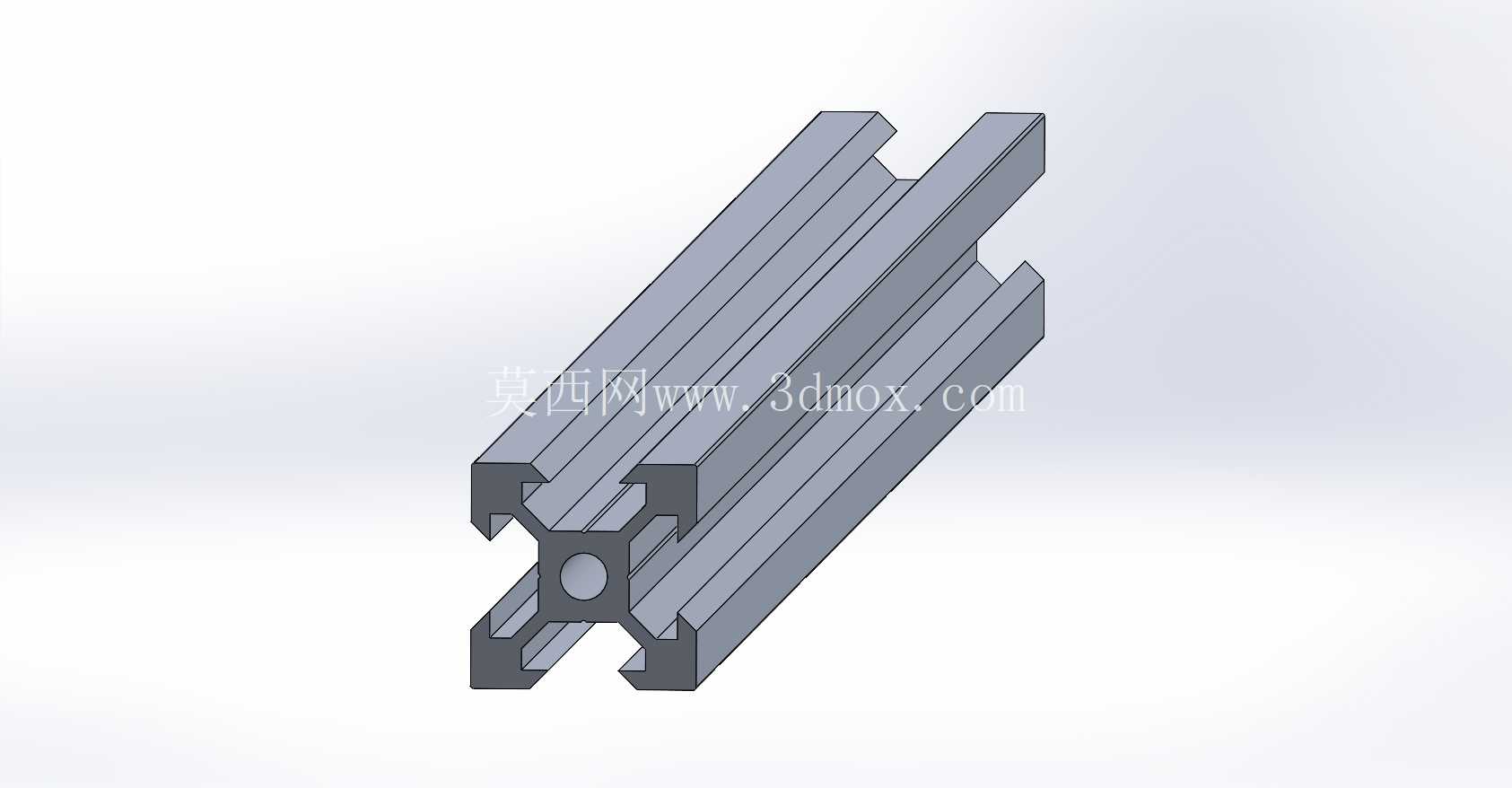

从截面设计来看，这款型材采用对称式四V槽布局，四个侧面均预留标准V型导向槽，中心位置设置圆形中空减重孔，四个角部做了适配T型螺母的槽口结构，这种布局的优势在于型材任意一面都可以作为安装基准面，搭建框架时不需要刻意区分型材的朝向，拼接过程中可以快速完成相邻型材的垂直连接，配合角码、内置连接件就能实现快速组装，不需要在型材表面额外打孔攻丝，能有效缩短现场装配的周期。中心的中空孔一方面可以降低型材自身的重量，减少整体框架的负载，另一方面也可以作为穿线通道，设备的传感器线缆、气管可以直接从型材中心穿过，避免线缆外露造成的剐蹭、积尘问题，提升设备整体的整洁度。

尺寸设计上，这款型材截面外轮廓为20mm×20mm的正方形，属于小规格工业铝型材范畴，单根定尺长度为455mm，这个长度尺寸适配小型桌面级设备的框架搭建需求，比如小型3D打印机的框架、桌面检测工装的支架、实验室小型试验台的围挡都可以直接使用这个长度的型材，不需要二次裁切，能减少现场加工的工序。V型槽的槽口角度、槽深都遵循通用工业铝型材的配套标准，可以和市面上常规的V型滚轮、T型螺栓、法兰螺母直接适配，不需要单独开模定制配套紧固件，选型替换的兼容性较强。

从实际使用的角度来说，这款型材的壁厚设计兼顾了结构强度和轻量化需求，在承受常规静态负载的场景下，比如搭建小型设备护罩、仪器安装支架时，单根型材的抗弯强度完全可以满足使用要求，不会出现明显的形变。如果是用于需要承受滑动负载的场景，比如作为小型滑台的导向轨道使用时，V型槽的接触面经过挤压成型后的表面粗糙度可以满足低速滑动的需求，不需要额外做表面铣削加工，配合带预紧的V型滚轮就能实现无间隙滑动，运行过程中的噪音比普通平槽配合直线轴承的结构更低，维护也更方便，只需要定期清理槽内积尘就可以保证滑动顺畅，不需要频繁加注润滑脂。

设计这款型材的三维模型时，首先要确定截面的基准轮廓，以型材中心为坐标原点，先绘制外轮廓的正方形边线，再依次绘制四个侧面的V型槽轮廓，注意槽口的倒角尺寸要和配套紧固件的尺寸匹配，避免出现螺母无法卡入槽内的问题。中心的减重孔要和外轮廓保持同心，保证型材各个方向的截面惯性矩一致，避免不同方向受力时抗弯强度出现明显差异。完成截面草图绘制后，通过拉伸特征生成实体，拉伸长度对应455mm的定尺长度，最后对型材的端面做简单的倒角处理，避免装配时锐边划伤操作人员。建模过程中要注意所有槽口的尺寸公差要控制在合理范围内，因为铝型材是挤压成型工艺，实际生产中截面尺寸会有微小的挤压公差，建模时按照名义尺寸绘制即可，不需要额外标注过严的公差要求，符合挤压工艺的生产特性。

在实际设备选型中，这款20规格的V型铝型材通常不会用于主承重框架，更多是作为辅助结构件使用，比如主框架采用4040或者3030规格的铝型材，侧面的防护栏、传感器安装支架、线缆走线槽部分就可以采用这款2020V型槽型材，既能满足结构强度要求，又能控制整体框架的成本，同时小规格型材的外观更精致，不会让整体设备显得过于笨重。如果是用于小型滑动模组的导向，两根平行安装的这款型材可以作为滑台的两侧导轨，滑台通过四个V型滚轮卡在两侧的V槽内，配合同步带或者丝杆传动，就能实现低成本的直线运动结构，这种结构在小型自动化上下料机构、激光雕刻机的移动轴上非常常见，相比采用精密直线导轨的方案，整体成本可以降低六成以上，对于负载不大、精度要求不是极高的场景完全够用。

安装过程中需要注意，型材拼接时要保证相邻型材的端面贴合平整，如果是作为导向轨道使用，两根平行型材的安装平面度要控制在合理范围内，避免滚轮运行时出现卡滞或者磨损不均的问题。槽内装入T型螺母时，要提前将螺母滑入对应位置，再锁紧固定螺栓，避免框架组装完成后无法补装螺母。如果需要在型材上安装外置零件，尽量利用槽口安装，不要随意在型材表面打孔，避免破坏型材的整体结构强度，确实需要打孔的位置要尽量靠近型材的支撑点，减少悬臂结构带来的形变。
