80mm截面工业挤压铝型材结构设计

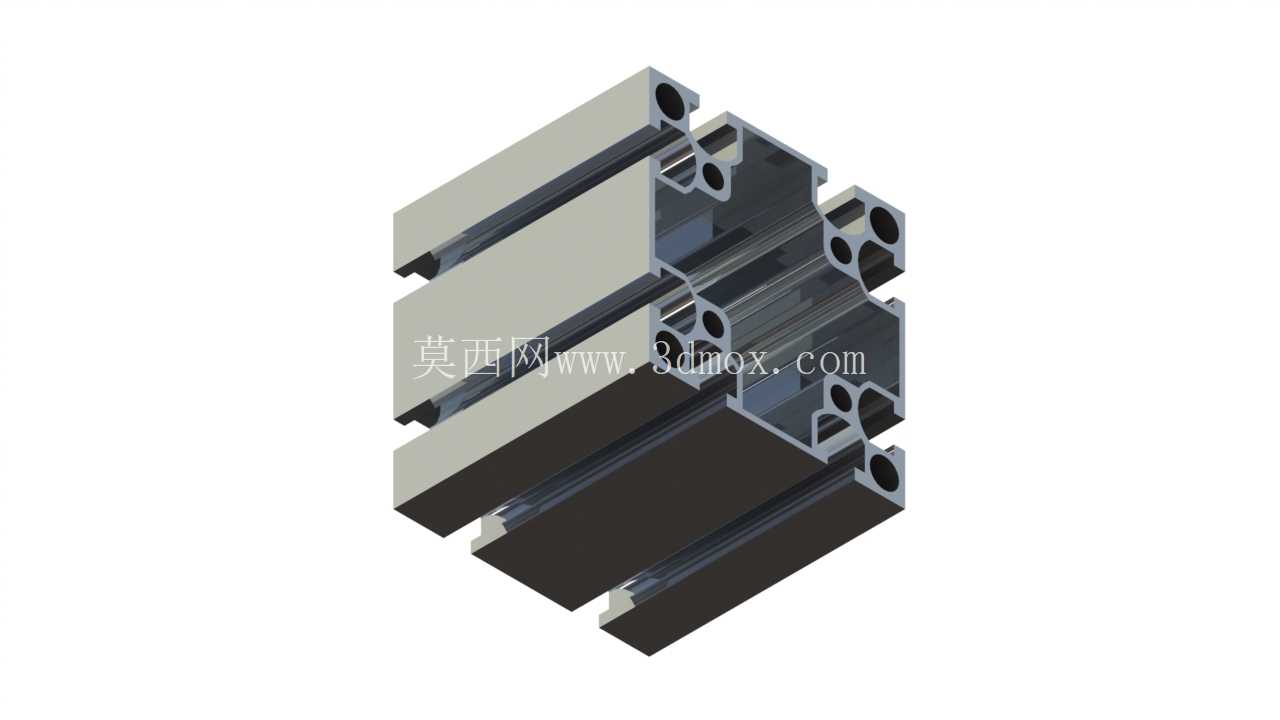

在非标自动化设备搭建、工业流水线机架组装、检测设备防护围蔽、实验室测试台架搭建这类场景里，截面规整的挤压铝型材一直是结构工程师做框架设计时的首选基材，这次建模还原的80mm见方截面挤压铝型材，就是针对重载支撑场景开发的大截面型材规格。

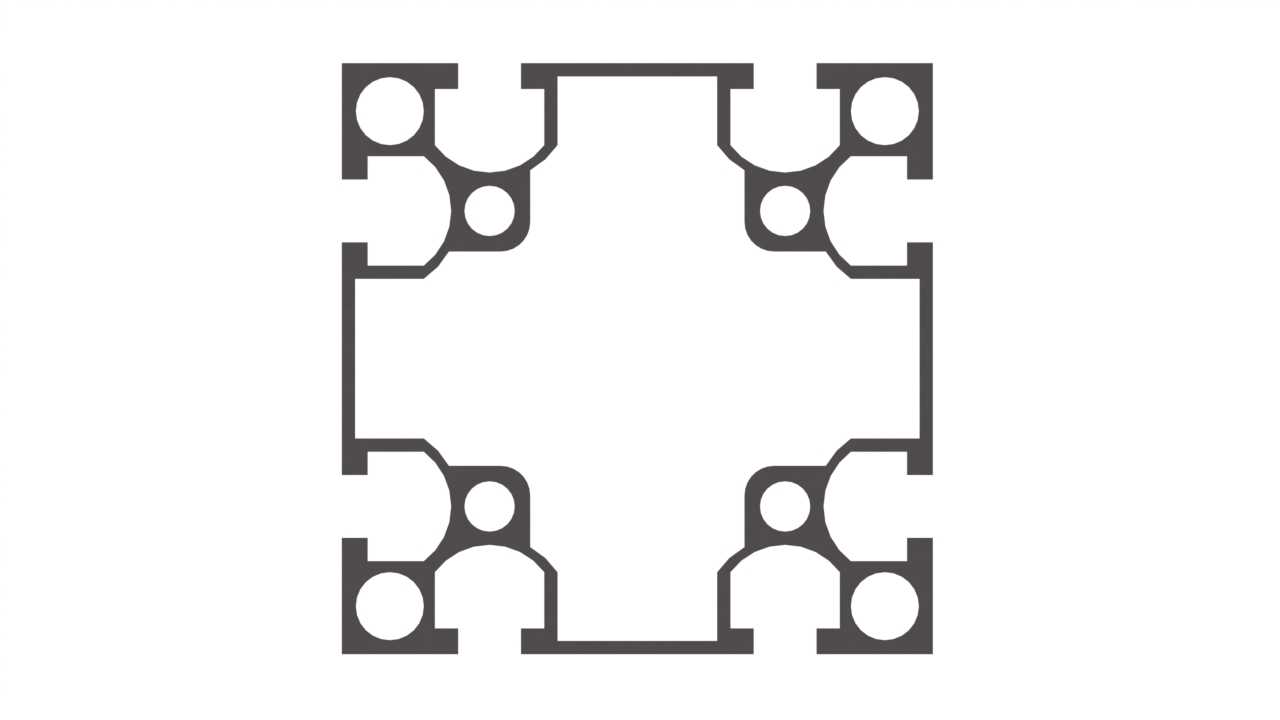

做这类型材的三维建模前，首先要明确实际安装的边界条件：这类80×80mm的方截面型材，单根常规供货长度多为6米，现场安装时可根据实际框架跨度裁切，端面预留的安装孔位适配标准的M8/M10内六角螺栓，可搭配同系列角码、端面连接板、T型螺母实现快速拼接，不需要像焊接钢结构那样做焊后时效、表面喷漆处理，组装效率能提升60%以上。从截面结构来看，这款型材的壁厚设计兼顾了承重与轻量化要求，四个主支撑面的壁厚达到4mm，中间的加强筋采用十字交叉布局，既避免了纯空心方管受力时容易出现的侧壁凹陷问题，也不会因为筋位过密导致挤压生产时模具损耗过快、成型不良率升高。

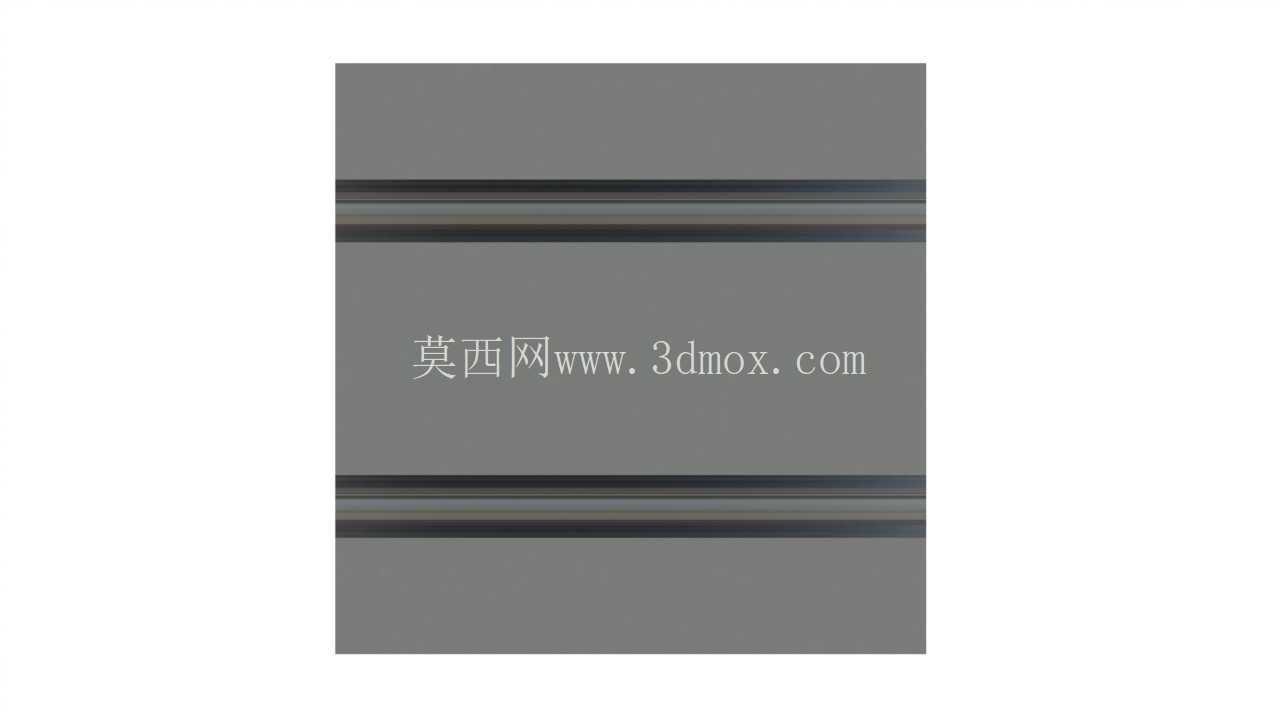

型材的四个侧边都预留了标准T型槽，槽口宽度适配行业通用的T型螺栓，可在型材长度方向任意位置安装固定件，不管是在机架上安装导轨、拖链、传感器支架，还是固定防护门板、电气安装板，都不需要在型材上额外打孔，调整安装位置时只需要松开螺栓即可滑动调整，后期设备改造的灵活度远高于焊接钢结构。截面的四个角做了R2的圆角过渡，一方面是挤压生产时铝料流动更顺畅，避免尖角位置出现填充不满的缺陷，另一方面安装时不会因为尖锐边角划伤操作人员，也能减少应力集中，提升型材长期受交变载荷时的抗疲劳性能。

从实际选型角度来说，这类80截面的铝型材通常用在设备的主支撑立柱、大跨度横梁位置，单根型材作为横梁使用时，在两端简支的安装条件下，1.5米跨度的静载承重可以达到每米800公斤以上，完全能满足中型自动化设备、输送线体的承重需求。建模过程中需要特别注意T型槽的尺寸公差，槽口的开口宽度、槽内的卡位尺寸都要严格按照行业通用公差建模，否则后期装配时会出现标准T型螺母卡不进去、或者间隙过大导致固定件松动的问题；另外型材端面的中心孔、连接螺纹孔的位置度也要控制在0.2mm以内，保证多根型材拼接时的垂直度、平面度符合装配要求。

很多刚接触铝型材选型的工程师容易忽略挤压工艺对型材性能的影响，这类大截面铝型材在挤压生产时，是将加热后的铝棒通过专用模具的成型开口挤出，挤出后的材料截面形状和模具开口完全一致，冷却后再经过时效处理提升硬度，表面做阳极氧化处理形成致密氧化层，不需要额外做防锈处理，日常使用中不会像钢材那样出现锈蚀掉漆的问题，后期维护成本极低。建模时还原的截面空腔结构，除了提升截面的惯性矩、增强抗弯性能之外，还可以作为走线通道，设备的电气线路、气路管线都可以穿在型材空腔内部，让设备外观更整洁，也能避免管线外露被剐蹭损坏。

在做设备框架设计时，选用这类标准铝型材还有一个优势，就是所有的连接配件都是标准化的，不需要单独设计加工定制连接件，能大幅缩短设计周期，也能减少后期配件采购的难度，不管是设备量产还是做单台非标定制设备，都能有效控制成本。建模时还要注意型材的长度方向默认是直型，若实际使用中需要做弧形型材，需要单独标注弯曲半径，但常规工业场景下都是使用直型材拼接，因此建模时只需要保证截面轮廓准确，沿长度方向拉伸即可，同时要预留好端面加工的余量，比如需要在端面攻丝、安装端盖的位置，要在模型里标注清楚加工基准，避免现场加工时出现尺寸偏差。

从受力仿真的角度来说，这款80×80铝型材的截面惯性矩远高于同规格的方钢管，虽然材料弹性模量比钢材低，但因为截面结构设计合理，相同重量下的抗弯性能甚至优于普通碳钢方管，而且铝型材的密度只有钢材的三分之一，整个设备框架的重量会大幅降低，方便设备的搬运与安装，尤其是对于需要经常移位的设备、或者安装在二楼以上楼面的设备，轻量化的框架能减少对楼面的载荷压力。另外型材表面的阳极氧化层硬度较高，日常使用中不容易被刮花，能长期保持外观整洁，适合用在对车间环境要求较高的电子制造、食品加工类设备上。
